3210604

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT

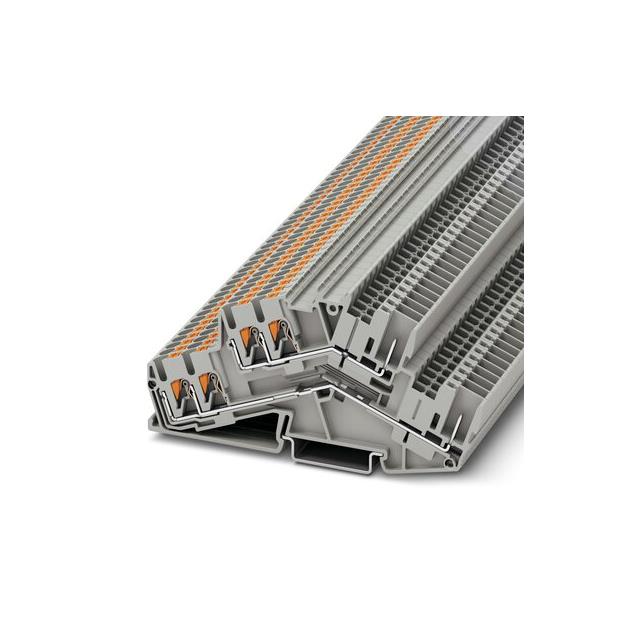

产品描述: 菲尼克斯 双层端子, PTTBS 2.5-TWIN/2P系列, 灰色, 推入式端接, 18A
供应商型号: 651-3210604
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线板-专用 3210604

3210604概述


    产品简介


    PTTBS 2,5-TWIN/2P 双层端子块 是一款专为紧凑空间设计的高效电气连接解决方案。它适用于各种电气工程领域,如工业自动化、建筑设施、以及机械设备控制。该端子块以其Push-in连接技术和双层设计,确保在有限的空间内提供可靠而高效的电路连接。通过使用该产品,工程师可以轻松实现电路的接线,减少安装时间和成本。

    技术参数


    - 型号: PTTBS 2,5-TWIN/2P
    - 端子级别: 2级
    - 连接数: 5个
    - 额定截面积: 2.5 mm²
    - 颜色: 灰色
    - 绝缘材料: 聚酰胺(PA)
    - 阻燃等级: UL 94 V0
    - 额定冲击电压: 6 kV
    - 过电压类别: III 类
    - 绝缘材料组: I 组
    - 标准连接方式: 符合 IEC 60947-7-1
    - 额定电流: 22 A
    - 最大负载电流: 24 A(当导线截面积为4 mm²时)
    - 额定电压: 500 V
    - 插拔循环次数: 100次
    - 抗冲击试验结果: 通过
    - 抗振动试验结果: 通过
    - 耐热试验结果: 通过
    - 静态绝缘材料应用温度: -60°C 至 125°C

    产品特点和优势


    PTTBS 2,5-TWIN/2P 端子块具备以下显著特点:
    1. Push-in 连接技术: 具有便捷无工具操作的优点,可快速插入和固定导线,从而提高安装效率。
    2. 紧凑设计: 仅5.2mm宽的设计使得该端子块适合狭小的空间安装。
    3. 多功能测试端口: 每个端子块除了在双功能轴上提供测试功能外,还额外提供了测试连接端口,确保用户能够方便地进行电路检测。
    这些特性使得 PTTBS 2,5-TWIN/2P 成为高密度布线和恶劣环境下的理想选择,增强了其在市场的竞争力。

    应用案例和使用建议


    PTTBS 2,5-TWIN/2P 可广泛应用于工业控制系统和配电系统。例如,在工厂自动化设备中,这种端子块可以帮助简化电路连接过程,特别是在需要紧密排列的多个电路板之间进行连接。为了确保长期可靠的性能,建议在安装时正确选择导线截面,并确保导线已按要求剥皮。对于复杂的多回路连接,建议使用同一制造商的其他配件,以保证系统的统一性和兼容性。

    兼容性和支持


    PTTBS 2,5-TWIN/2P 端子块与 Phoenix Contact 的 CLIPLINE 完整系统高度兼容,确保了整体系统的无缝集成。此外,Phoenix Contact 提供全面的技术支持和客户服务,包括安装指南、故障排除手册以及专业的售后服务团队,用户可以通过其官方网站获得相关资料和帮助。

    常见问题与解决方案


    问题1: 导线无法正确插入
    - 解决方案: 确保导线截面符合要求,并且导线已按规范剥皮。检查是否正确安装导线,避免过度用力导致损坏。
    问题2: 连接可靠性不足
    - 解决方案: 确认导线已经完全推入并紧固到位。必要时,可以检查是否有松动或接触不良的情况。

    总结和推荐


    PTTBS 2,5-TWIN/2P 双层端子块是一款高效、可靠的连接解决方案,具有便捷的操作、卓越的机械强度和电气性能。它非常适合于需要高密度布线的应用场合,特别是在空间有限或工作环境苛刻的情况下。结合其广泛的兼容性及优质的服务支持,强烈推荐此款端子块用于新项目的实施及现有系统的升级。

3210604参数

参数
长*宽*高 111.8mm(长度)*5.2mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3210604厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3210604数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3210604 3210604数据手册

3210604封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8425 ¥ 57.8191
10+ $ 6.391 ¥ 54.004
25+ $ 6.0912 ¥ 51.4706
50+ $ 5.8644 ¥ 49.5542
100+ $ 5.4 ¥ 45.63
250+ $ 5.1192 ¥ 42.0557
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.81
