3206555

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接地端子,QTCU2,5-PE,Phoenix Contact 接地端子排, 2 路, 绿色/黄色, 快速连接端接
供应商型号: 277-15277-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 3206555

3206555概述


    产品简介

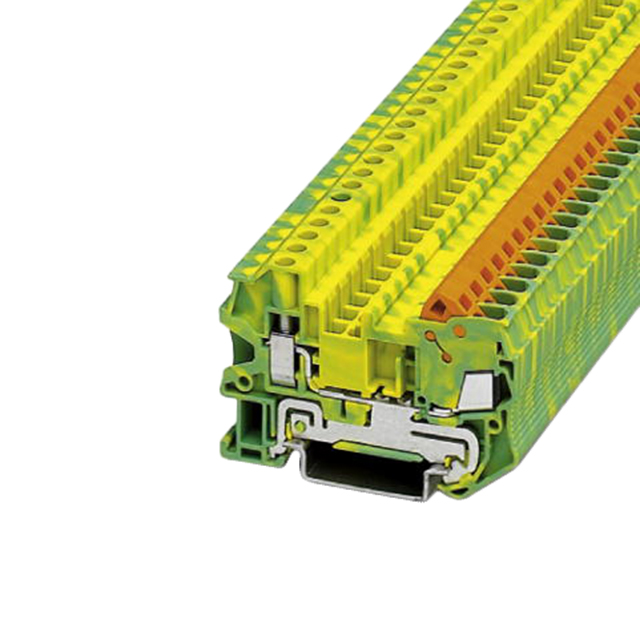

    QTCU 2,5-PE - 接地端子块
    产品类型:接地端子块
    主要功能:用于电力系统的接地连接,确保系统安全稳定运行。适用于各种工业和商业应用场景。
    应用领域:广泛应用于建筑自动化、工业控制系统、电力传输与分配等领域。

    技术参数


    - 产品类型:接地端子块
    - 连接方式:
    - 快速连接:适配导线截面为0.5 mm²至2.5 mm²
    - 螺钉连接:适配导线截面为0.14 mm²至6 mm²
    - 安装方式:NS 35/7.5 和 NS 35/15
    - 颜色:绿黄
    - 绝缘特性:过电压类别III,污染等级3
    - 额定冲击电压:8 kV
    - 最大功率耗散(额定条件):0.77 W
    - 导线连接:
    - 螺丝孔规格:M3
    - 紧固力矩:0.6 Nm至0.8 Nm
    - 剥线长度:9 mm
    - 导线截面:
    - 刚性导体:0.14 mm² 至 6 mm²
    - 柔性导体:0.14 mm² 至 4 mm²
    - 电气性能:
    - 额定电流:未指定,具体取决于导线截面
    - 适用标准:IEC 60947-7-2
    - 环境要求:
    - 工作温度范围:-60 °C 至 110 °C
    - 存储/运输温度范围:-25 °C 至 60 °C(短时耐温可达-60 °C至+70 °C)
    - 相对湿度:20% 至 90%
    - 额定数据(ATEX/IECEx):II 2 GD Ex eb IIC Gb

    产品特点和优势


    1. 形状与间距一致:与穿通式端子块保持相同形状和间距,便于操作。
    2. 免机械电气错误的接触:只需简单地插入到DIN导轨上即可实现接触,避免了机械和电气连接的误差。
    3. 满足所有标准:完全符合IEC 60947-7-2标准要求。
    4. 多种连接方式:提供快速连接和螺钉连接两种方式,适应不同需求。
    5. 防火和烟气毒性测试通过:材料达到UL 94 V0级阻燃标准,并通过了多个国际消防安全标准的测试。

    应用案例和使用建议


    应用案例:QTCU 2,5-PE接地端子块广泛应用于电力传输与分配系统中,例如变电站、工业控制柜、建筑自动化系统等。
    使用建议:
    - 在选择导线截面时,需根据具体应用场合和系统负载进行选择,避免超载导致端子过热。
    - 安装时请确保按正确的紧固力矩拧紧螺丝,以保证良好的电气接触和安全性。
    - 在低温环境下使用时,请注意导线和端子块的低温工作性能。

    兼容性和支持


    - 兼容性:QTCU 2,5-PE接地端子块可以与各种DIN导轨相兼容,适合NS 35/7.5和NS 35/15导轨安装。
    - 厂商支持:如有技术支持或售后需求,可通过制造商提供的联系方式获取帮助。

    常见问题与解决方案


    1. 问题:端子过热
    - 解决方法:检查导线截面是否与端子额定值匹配,重新拧紧螺丝以确保良好的电气接触。
    2. 问题:安装时遇到困难
    - 解决方法:参照产品手册中的安装步骤进行操作,确保安装环境符合技术参数要求。
    3. 问题:电气连接不稳定
    - 解决方法:检查导线剥线长度是否合适,确保剥线长度为9mm,避免过长或过短影响连接稳定性。

    总结和推荐


    QTCU 2,5-PE接地端子块是一款高性能、高可靠性的产品,适用于各种电力系统接地连接。其独特的设计和卓越的电气性能使其在市场上具有较强的竞争力。对于需要稳定可靠接地连接的应用场景,强烈推荐使用这款产品。它不仅满足了严格的电气和安全标准,还提供了广泛的温度和湿度适应能力,使其成为多领域应用的理想选择。

3206555参数

参数
长*宽*高 62.6mm(长度)*6.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3206555厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3206555数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3206555 3206555数据手册

3206555封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.579 ¥ 72.4926
库存: 66
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.49
