2203138

产品分类: 机架/存储/外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电子模块外壳,HCS-TMEDIUM1WC117035,
供应商型号: Q-2203138
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 机架/存储/外壳 2203138

2203138概述

    # 电子元器件产品技术手册

    产品简介

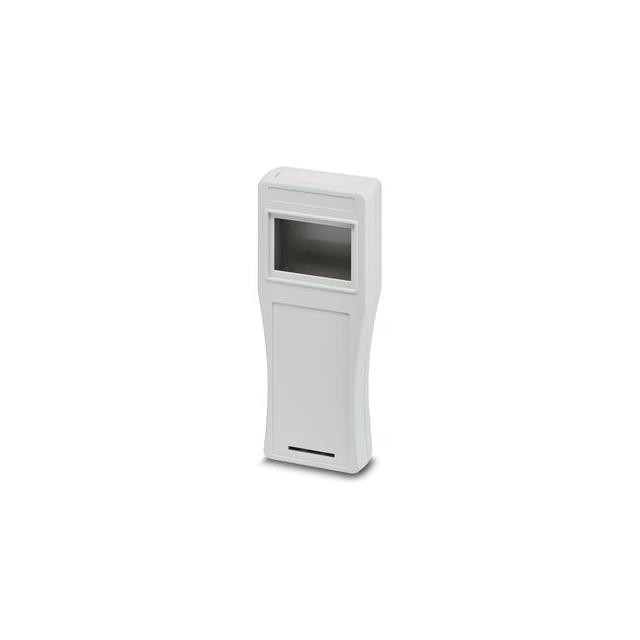

    本产品为一款手持式外壳(HCS-T MEDIUM 1W C 1 1 7035),专为便携式电子设备设计。它具有模块化设计和易于集成的特点,适用于LCD显示屏和膜式按键集成。产品设计符合人体工程学,提供直型或阶梯型两种选项。此款外壳具备较高的防护等级和良好的耐热性能,适合多种复杂的工作环境。

    技术参数


    尺寸参数
    - 宽度:92 mm
    - 高度:216 mm
    - 深度:40 mm
    - 前面板凹陷区域尺寸:64 mm x 116.7 mm x 1.1 mm
    - 显示屏窗口尺寸:62 mm x 32.6 mm
    - 膜式电缆开口尺寸:41 mm x 3.5 mm
    - 盖镜固定件尺寸:71 mm x 50 mm x 3.4 mm
    材料与外观
    - 颜色:浅灰色(RAL 7035)
    - 材质:ABS
    - 燃烧性能:UL 94 V0
    - CTI(相对比较跟踪指数):400 ≤ CTI < 600
    - 表面处理:未处理
    环境条件
    - 工作温度范围:-40 °C 至 80 °C(根据功耗而定)
    - 存储/运输温度范围:-40 °C 至 55 °C
    - 相对湿度(存储/运输):95%
    防护等级
    - 最大防护等级:IP54
    热稳定性和机械强度
    - 热丝引燃试验:温度 850 °C,暴露时间 30 秒
    - 热稳定性/球压测试:温度 80 °C,持续时间 1 小时,压力 20 kgf
    其他
    - PCB厚度:1.4 mm 至 1.8 mm
    - 支持的PCB数量:3个
    - 重量:每件 228.1 g(含包装)

    产品特点和优势


    1. 模块化设计:便于快速安装和维护。
    2. 人体工学设计:提供直型或阶梯型两种选择,确保操作舒适。
    3. 高防护等级:最大防护等级可达IP54,适应多种环境。
    4. 优异的热稳定性:通过严格的热丝引燃和球压测试。
    5. 环保材料:满足RoHS、REACH标准要求。

    应用案例和使用建议


    应用场景
    此款手持式外壳广泛应用于需要便携性的电子设备中,例如手持测量仪器、便携式医疗设备等。其模块化设计和高防护等级使其适用于户外或工业环境中。
    使用建议
    - 在设计产品时,应考虑合适的显示尺寸和布局,以确保良好的用户体验。
    - 结合具体应用场景,合理选择模块化组件的数量,以便更好地满足功能需求。
    - 注意环境条件,确保产品能够在规定的温度范围内正常工作。

    兼容性和支持


    兼容性
    - 与LCD显示屏和膜式按键的良好兼容性,支持多种类型的电子组件。
    - 3个PCB插槽的设计,便于集成各种电路板。
    厂商支持
    - 详尽的技术文档和支持服务。
    - 在线下载中心提供详细的产品范围图和使用指南。

    常见问题与解决方案


    1. 问题:产品无法安装到特定类型的框架上。
    - 解决办法:检查框架尺寸和外壳尺寸是否匹配,必要时可联系客服获取帮助。
    2. 问题:外壳表面出现划痕或损伤。
    - 解决办法:避免在硬物上摩擦外壳,并定期进行清洁保养。

    总结和推荐


    综上所述,HCS-T MEDIUM 1W C 1 1 7035 手持式外壳凭借其优良的防护性能、出色的热稳定性以及人性化的设计,适用于广泛的便携式电子设备。其模块化设计和环保特性使其在市场上具有较高的竞争力。强烈推荐用于需要高性能、高防护等级的手持式电子设备中。

2203138参数

参数
长*宽*高 92mm*92mm*216mm
零件状态 在售
包装方式 散装

2203138厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2203138数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 机架/存储/外壳 PHOENIX CONTACT 2203138 2203138数据手册

2203138封装设计

查看详情并下载
Symbol
Footprint
3D Model
