2321703

产品分类: 其他线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PLC线 电缆和连接器, 用于Schneider Electric Modicon M340
供应商型号: 8583783
供应商: 海外现货
标准整包数: 1

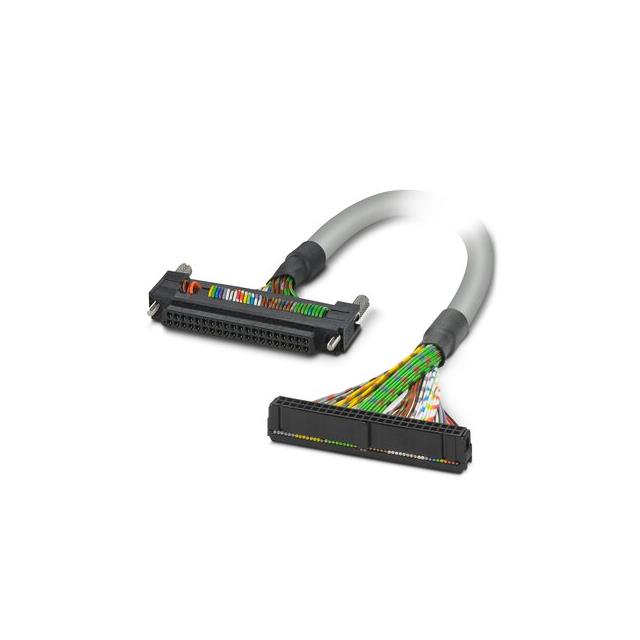

PHOENIX CONTACT 其他线缆 2321703

2321703概述


    产品简介


    CABLE-FCN40/...M/M340系统电缆是一款专为Modicon® M340系列I/O板设计的高可靠性电缆,适用于多种工业自动化应用。该电缆分为两种类型:一种用于信号传输(32通道),另一种用于将32个通道拆分为4组各8个通道。通过Fujitsu连接器,这些电缆能够高效地连接Modicon® M340系列的各种I/O模块,如BMX DDI 3202K、BMX DDI 6402K、BMX DD0 3202K、BMX DD0 6402K和BMX DDM 3202K。

    技术参数


    以下是CABLE-FCN40/...M/M340系统电缆的关键技术参数:
    | 参数项 | 规格 |
    | : | : |
    | 额定电压 | <50 V AC / 60 V DC |
    | 每路最大允许电流 | 1 A |
    | 最大导体电阻 | 0.16 Ω/m |
    | 工作温度范围 | -20°C ... +50°C |
    | 存储/运输温度范围 | -20°C ... +70°C |
    | 导体截面积 | 0.14 mm² (26 AWG) |
    | 导体结构 | 7股绞线,铜镀锡 |
    | 外径 | 10 mm(1X50) / 6.3 mm(4X14)|
    | 连接方式 | IDC(IEC 60352-4/DIN EN 60352-4) |
    | 控制侧连接器 | 40针Fujitsu FCN连接器 |
    | 模块侧连接器 | 50针扁平带状电缆连接器 / 4组14针扁平带状电缆连接器 |

    产品特点和优势


    CABLE-FCN40/...M/M340系统电缆具有以下独特功能和优势:
    1. 高效的信号传输能力:支持高达32通道的信号传输,同时提供4组各8通道的拆分选项,适应各种复杂的应用需求。
    2. 高可靠性:采用高质量材料和精密制造工艺,确保长期稳定运行。
    3. 广泛的适用性:适用于多种Modicon® M340系列I/O模块,满足不同场合下的应用需求。
    4. 易安装性:采用标准的Fujitsu连接器和扁平带状电缆连接器,方便快速安装和调试。

    应用案例和使用建议


    CABLE-FCN40/...M/M340系统电缆广泛应用于工业自动化控制系统中,特别是需要处理大量输入输出信号的场景。例如,在生产线自动化控制中,可以将其用于连接Modicon® M340系列I/O模块以实现高效的数据传输。
    使用建议:
    1. 仔细核对模块型号:在选择电缆长度时,应根据实际布线距离进行选择,避免过长或过短导致信号质量下降或空间浪费。
    2. 注意连接器的正确安装:确保连接器正确插入并锁定,防止松动导致接触不良。
    3. 定期检查维护:定期检查电缆连接处是否有损坏或老化现象,及时更换以保证系统的可靠运行。

    兼容性和支持


    CABLE-FCN40/...M/M340系统电缆与所有Modicon® M340系列I/O模块完全兼容,可以无缝集成到现有系统中。此外,PHOENIX CONTACT公司提供全面的技术支持和服务,确保客户在使用过程中获得最佳体验。如有任何疑问,可随时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:电缆无法正常连接到I/O模块。
    解决办法:检查连接器是否正确插入并锁定,确认两端连接器的型号是否匹配。

    2. 问题:信号传输不稳定。
    解决办法:检查电缆是否有损坏或磨损,考虑更换新的电缆以恢复信号传输质量。

    3. 问题:电缆过热。
    解决办法:确保工作环境温度在规定范围内,避免长时间超负荷工作。

    总结和推荐


    总体而言,CABLE-FCN40/...M/M340系统电缆以其卓越的性能和广泛的应用前景,在工业自动化领域表现出色。其易于安装、可靠的信号传输能力和良好的兼容性使其成为众多工业自动化项目中的理想选择。强烈推荐此产品给需要高效、可靠信号传输的自动化控制系统。

2321703参数

参数
32.81' (10.00m)
零件状态 在售
包装方式 散装

2321703厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
