1458761

产品分类: 其他线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器执行器电缆, SAC-3P-M8Y/2X1系列, 3芯, M8转M8
供应商型号: 8566218
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他线缆 1458761

1458761概述


    产品简介

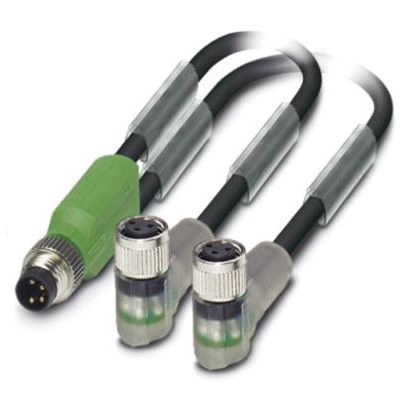

    SAC-3P-M8Y/2X1,5-PUR/M 8FR-2L传感器/执行器电缆是一种专门设计用于连接传感器和执行器的电缆。它具有3个触点,采用M8插头和插座,适合各种工业自动化应用。该电缆具有防护等级IP65/IP67/IP68,能够在多种恶劣环境中可靠运行。其主要功能包括提供可靠的信号传输和电源供应,同时配备两个LED指示灯以方便状态监控。该产品广泛应用于工厂自动化、机器人技术、农业自动化等领域。

    技术参数


    - 尺寸与长度
    - 电缆总长:1.5米
    - 环境条件
    - 防护等级:IP65/IP67/IP68
    - 工作温度范围(固定安装):-40°C 至 80°C
    - 工作温度范围(柔性安装):-25°C 至 80°C
    - 电气特性
    - 额定电流:4A
    - 额定电压:24V
    - 触点电阻:≤5mΩ
    - 绝缘电阻:≥100MΩ
    - 电缆耐压测试:≥3000V
    - 标准:符合IEC 61076-2-104标准
    - 材料与结构
    - 电缆材质:PUR(无卤素)
    - 导线横截面积:3 x 0.25 mm²
    - 绝缘厚度:≥0.38 mm
    - 外径:4.4 mm ±0.15 mm
    - 弯曲半径(固定安装):22 mm
    - 弯曲半径(可移动安装):44 mm
    - 重复弯曲次数:400万次
    - 导线重量:24 kg/km

    产品特点和优势


    1. 高可靠性:该电缆采用高耐用材料制造,具备优良的机械性能,适用于工业环境下的长期稳定运行。
    2. 防护等级高:拥有IP65/IP67/IP68防护等级,确保在恶劣环境下正常工作。
    3. 信号清晰:配置有两个LED指示灯,能够直观显示设备状态,便于维护。
    4. 耐腐蚀:电缆表面处理工艺先进,能有效抵抗酸碱溶液、盐水等腐蚀物质,延长使用寿命。

    应用案例和使用建议


    应用案例:该电缆常用于自动化生产线上的传感器和执行器连接,例如在汽车制造流水线上,确保传感器能够准确传递数据并控制执行器动作。
    使用建议:
    1. 环境选择:根据具体应用场景选择合适的防护等级,例如在户外环境中,建议选用IP67/IP68等级的电缆。
    2. 正确布线:尽量避免将电缆放置在锐利物体附近,防止损坏。对于移动频繁的场合,要保证足够的弯曲半径。
    3. 安装检查:在连接前,务必检查电缆两端的接头是否完好无损,确保接触良好,防止虚接或短路现象。

    兼容性和支持


    该电缆与其他符合M8标准的传感器和执行器设备高度兼容,可以灵活匹配多种设备。此外,制造商提供详细的安装指南和售后技术支持,确保客户能够顺利安装和维护。

    常见问题与解决方案


    1. Q: 电缆弯曲时出现断裂?
    - A: 检查最小弯曲半径设置是否正确,尤其是在频繁移动的应用中,应保证超过44 mm的弯曲半径。
    2. Q: LED指示灯不亮?
    - A: 确认电源已正确连接,如果仍然无法点亮,可能是LED损坏,需要更换新的电缆。
    3. Q: 电缆表面磨损严重?
    - A: 考虑使用外部保护套管或其他形式的防护措施,以增强电缆的抗磨损能力。

    总结和推荐


    综上所述,SAC-3P-M8Y/2X1,5-PUR/M 8FR-2L传感器/执行器电缆凭借其出色的防护性能、可靠的电气连接和简便的状态监测功能,成为工业自动化领域的理想选择。尽管属于定制化产品且不可退货,但其卓越的设计和广泛的应用场景使其在市场上具有显著的竞争优势。对于需要高性能电缆的用户,强烈推荐使用此款产品。

1458761参数

参数
长*宽*高 150cm(长度)

1458761厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1458761数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他线缆 PHOENIX CONTACT 1458761 1458761数据手册

1458761封装设计

查看详情并下载
Symbol
Footprint
3D Model
