1732849

厂牌: PHOENIX CONTACT

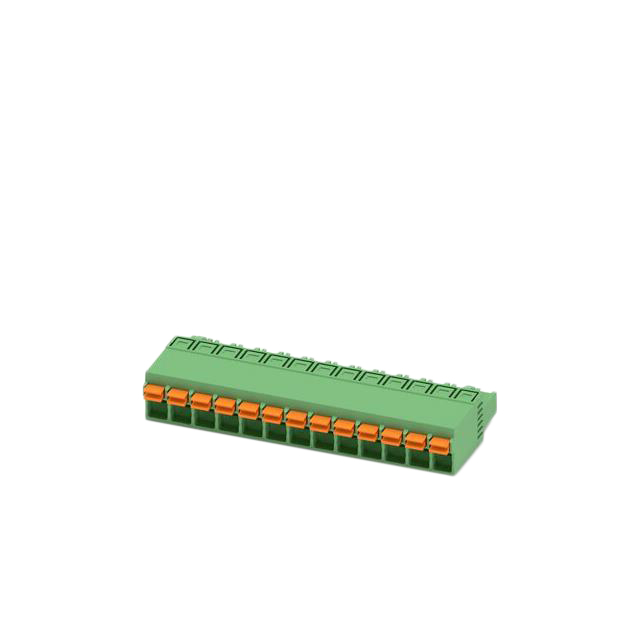

产品描述: Phoenix Contact 5mm间距13p插拔式接线端子 插头, FKCN 2.5/13-ST系列, 630 V, 弹簧式接线端子, 绿色
供应商型号: 8540281
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1732849

1732849概述

    # 电子元器件产品技术手册解析:FKCN 2,5/13-ST

    产品简介


    FKCN 2,5/13-ST 是一款印刷电路板连接器,由德国公司 Phoenix Contact 生产。这款连接器主要用于高密度布线和复杂电路设计的应用场合。主要功能是实现导线和电路板之间的可靠连接。它适用于工业自动化、电力系统、通信设备以及其他需要高效电连接的应用场景。

    技术参数


    - 额定电压:320 V(III/2),630 V(II/2)
    - 最大浪涌电压:4 kV(III/2),4 kV(III/3)
    - 额定电流:12 A
    - 标称导体截面积:2.5 mm²
    - 最大负载电流:12 A
    - 接触表面材料:锡(Tin)
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),UL 94 V0 级别
    - 位数:13
    - 间距:5 mm
    - 导线截面积范围(实心):0.2 mm² 到 1.5 mm²
    - 导线截面积范围(绞合):0.2 mm² 到 2.5 mm²
    - 最小剥线长度:10 mm

    产品特点和优势


    1. 高密度接触:FKCN 2,5/13-ST 采用紧凑的设计,与双层 CCDN 2,5 头部结合使用时可达到极高的接触密度。
    2. 便捷接线:端点可以通过螺丝刀方便地操作。
    3. 大导线空间:支持导线截面积高达 2.5 mm² 的导线。
    4. 平行安装:插头方向与导线轴平行。
    5. 超薄设计:高度仅为 10.9 mm,节省空间。
    6. 快速接线:得益于弹簧夹连接技术,导线连接非常迅速。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于各种传感器和执行器的连接。
    - 电力系统:应用于配电箱和控制柜中的电路板连接。
    - 通信设备:例如基站中的电源模块和信号传输接口。
    使用建议
    - 在接线过程中,确保导线正确剥离并压接合适尺寸的冷压接头,以获得最佳连接效果。
    - 注意接线时避免过载,按照规范设定的电流值进行使用。
    - 定期检查连接器,确保其连接可靠且无损伤。

    兼容性和支持


    FKCN 2,5/13-ST 与同类规格的 Phoenix Contact 产品兼容。制造商提供详尽的技术文档和支持服务,包括在线手册、应用指南和客户技术支持。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查导线是否正确剥离并压接,重新安装连接器确保紧固。
    2. 问题:接线错误导致烧毁
    - 解决方案:确保接线符合规定的电流和电压要求,避免超载。

    总结和推荐


    综上所述,FKCN 2,5/13-ST 连接器是一款性能卓越、高密度的印刷电路板连接器,适合于多种应用场合。其独特的弹簧夹连接技术和超薄设计使得它在市场上具有很强的竞争力。总体而言,推荐使用该产品,特别是在需要高密度连接和高效布线的环境中。
    希望本文能为您提供有关 FKCN 2,5/13-ST 连接器的全面信息,如果您有任何进一步的问题或需求,请随时联系制造商获取更多支持。

1732849参数

参数
长*宽*高 27.1mm*65mm*10.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1732849厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1732849数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1732849 1732849数据手册

1732849封装设计

查看详情并下载
Symbol
Footprint
3D Model
