1766589

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,GMSTBV2,5/4-G-7,62,PCB插座,接头,公引脚,带罩(2 面) 1 4pin 绿色 焊接安装,通孔安装 8.6mm*28.68mm*15.9mm
供应商型号: JY-1766589
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1766589

1766589概述


    产品简介

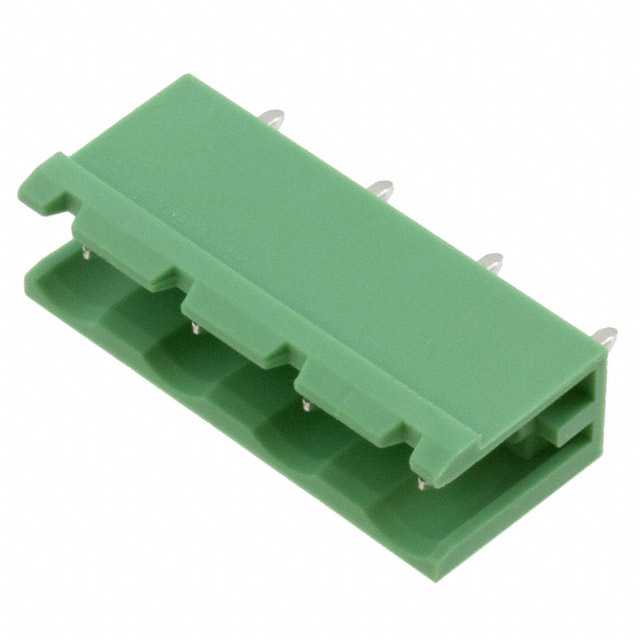

    GMSTBV 2,5/ 4-G-7,62 是一种直插式通孔端子排,由德国菲尼克斯(Phoenix Contact)制造。它具有4个接线位置,适用于电力传输系统。这种端子排的设计符合国际标准,广泛应用于各种工业设备和控制系统中。其额定电流为12安培,最高电压可达630伏特,非常适合需要高可靠性和安全性的场合。

    技术参数


    - 基本参数
    - 额定电流:12 A
    - 额定电压(III/2):630 V
    - 接线位置数:4
    - 跳线间距:7.62 mm
    - 端子排颜色:绿色
    - 接触表面:锡镀层
    - 安装方式:波峰焊接
    - 物理尺寸
    - 长度(l):8.6 mm
    - 宽度(w):28.68 mm
    - 高度(h):15.9 mm
    - 焊接针长度:3.9 mm
    - 焊接针直径:1 x 1 mm
    - 电气特性
    - 绝缘材料:PA(聚酰胺)
    - 耐燃等级:UL 94 V0
    - 电流等级:12 A
    - 额定浪涌电压(III/3):6 kV
    - 额定浪涌电压(III/2):6 kV
    - 额定浪涌电压(II/2):6 kV
    - 额定电压(III/3):400 V
    - 额定电压(III/2):630 V
    - 额定电压(II/2):630 V

    产品特点和优势


    1. 垂直安装方向:方便直接连接到电路板上,简化布线。
    2. 高电压应用:能够承受高达630伏特的电压,适合高压环境下的应用。
    3. 设计灵活性:适用于不同类型的连接器,提高了设备设计的灵活性。
    4. 广泛应用:采用全球通用的安装方式,适用于多种环境。
    5. 较大跳线间距:满足更高的电压要求。
    6. 多行排列:垂直连接可以实现多行排列,节省空间并提高密度。

    应用案例和使用建议


    GMSTBV 2,5/ 4-G-7,62 可以用于自动化控制系统的电气连接。例如,在电力分配系统中,它可以用来连接变电站的高压线路。在具体应用中,我们建议使用配套的配件如标签卡和键帽,以提高可读性和安全性。

    兼容性和支持


    该产品可以与其他标准符合的电气元件兼容,支持多种连接方式。制造商提供了全面的技术文档和支持服务,以帮助用户正确安装和使用。

    常见问题与解决方案


    1. Q:如何正确安装端子排?
    - A:确保按照制造商提供的安装指南进行安装,特别是注意焊接时的温度和时间控制。
    2. Q:如何处理电压过高问题?
    - A:检查输入电源电压是否超出额定范围,并调整至合适水平。
    3. Q:如何进行维护?
    - A:定期检查连接部位是否有松动或损坏,必要时更换部件。

    总结和推荐


    GMSTBV 2,5/ 4-G-7,62 是一款高质量、高可靠性的通孔端子排,适用于各种高压工业应用。其卓越的设计和高性能参数使其在市场上具有很强的竞争力。强烈推荐在高压电力分配系统中使用该产品,以确保长期可靠的运行。

1766589参数

参数
触头端接 -
针脚数 4pin
类型 接头,公引脚,带罩(2 面)
颜色 绿色
触头类型 -
紧固类型 -
排数 1
长*宽*高 8.6mm*28.68mm*15.9mm
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

1766589厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1766589数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1766589 1766589数据手册

1766589封装设计

查看详情并下载
Symbol
Footprint
3D Model
