3045376

厂牌: PHOENIX CONTACT

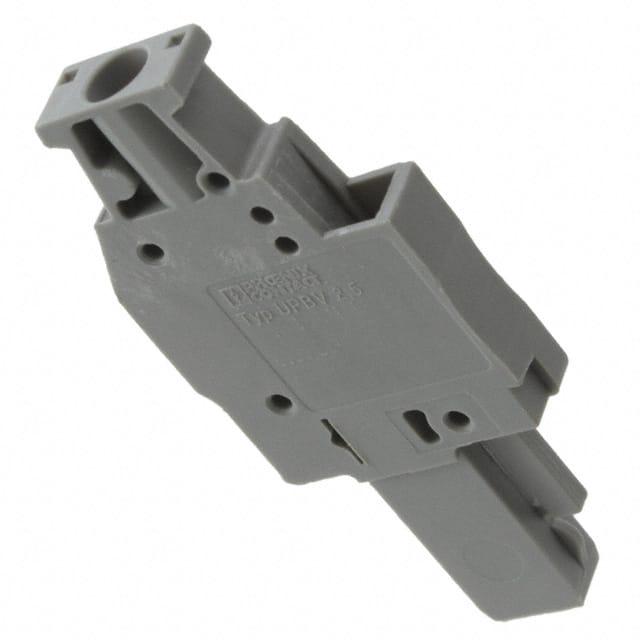

产品描述: 菲尼克斯,UPBV2,5/1-R,插拔件,Phoenix Contact 1p插拔式接线端子 插头, UPBV系列
供应商型号: PYA-3045376
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 3045376

3045376概述

    电子元器件产品技术手册:UPBV 2,5/ 1-R 连接器

    1. 产品简介


    UPBV 2,5/ 1-R 是一款由 PHOENIX CONTACT 生产的连接器,适用于工业自动化和控制系统中的各种应用。其主要功能是提供稳定的电气连接,支持不同类型的导线,并具有出色的机械稳定性和电气性能。这款连接器广泛应用于电力传输、仪器仪表、通讯系统等领域。

    2. 技术参数


    - 尺寸:
    - 宽度:5.2 mm
    - 长度:21 mm
    - 高度:47 mm
    - 最大负载电流: 24 A(在4 mm² 导线截面积下)
    - 额定冲击电压: 6 kV
    - 污染等级: 3级
    - 浪涌电压类别: III类
    - 绝缘材料组: I类
    - 标准连接方式: 符合IEC 61984标准
    - 额定电流: 24 A
    - 额定电压: 500 V
    - 连接导线规格:
    - 固体导线:0.14 mm² - 4 mm²
    - 绞合导线:0.14 mm² - 4 mm²
    - AWG规格:26 - 12
    - 剥线长度: 9 mm
    - 内圆柱规: A3
    - 螺纹: M3
    - 紧固扭矩: 0.5 Nm - 0.6 Nm

    3. 产品特点和优势


    UPBV 2,5/ 1-R 连接器的主要特点是其高可靠性、宽泛的导线规格适应性以及强大的抗冲击能力。它通过符合IEC 61984标准的连接方式确保了高稳定性。此外,该连接器在设计上考虑了广泛的导线规格(从0.14 mm² 到 4 mm²),使其适用于多种工业应用场景。产品还具备6 kV的额定冲击电压和III类浪涌电压等级,增强了在恶劣环境下的使用耐久性。

    4. 应用案例和使用建议


    UPBV 2,5/ 1-R 连接器常用于工业自动化控制系统中,例如电机控制柜、工业机器人等设备。由于其支持宽范围的导线规格,该连接器特别适合于需要多根不同规格导线连接的应用场景。
    使用建议:
    - 在安装前,确保导线剥线长度正确且剥线后无毛刺,避免影响接触效果。
    - 使用合适的工具(如 SZS 0,6X3,5 操作工具)进行紧固,确保扭矩符合要求。
    - 在高温、高压环境中使用时,应注意防护措施,确保连接可靠。

    5. 兼容性和支持


    该连接器兼容各种导线规格,包括AWG26到AWG12的导线。此外,PHOENIX CONTACT 还提供了丰富的配套附件,如测试插头、夹具、绝缘套等,方便用户根据需求选择。厂商提供了详尽的技术文档和支持服务,以确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题1: 连接不稳定或接触不良
    - 解决方案: 确保导线剥线长度符合要求,并正确使用操作工具进行紧固。检查螺纹是否正确旋紧。

    - 问题2: 紧固扭矩不足
    - 解决方案: 使用合适的紧固工具,调整扭矩至规定的范围(0.5 Nm - 0.6 Nm)。

    - 问题3: 导线过热
    - 解决方案: 检查导线规格是否符合要求,并确保连接点无毛刺。必要时更换导线或连接器。

    7. 总结和推荐


    综上所述,UPBV 2,5/ 1-R 连接器凭借其高可靠性和宽泛的导线规格适应性,在工业自动化控制系统中表现出色。其在恶劣环境下的表现尤为突出,非常适合在电力传输和控制系统中使用。我们强烈推荐这款连接器给需要高性能电气连接的用户。

3045376参数

参数
长*宽*高 20.5mm*5.2mm*5.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3045376厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3045376数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3045376 3045376数据手册

3045376封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 4.9678
库存: 274
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 248.39
