1619876

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M23圆形连接器插头, CA系列, 6芯, 隔板安装, 焊接, IP67
供应商型号: 8225143
供应商: 欧时
标准整包数: 1

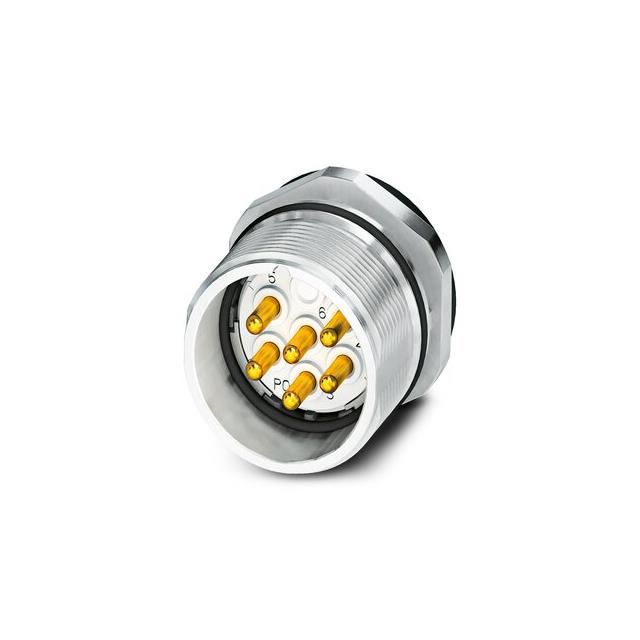

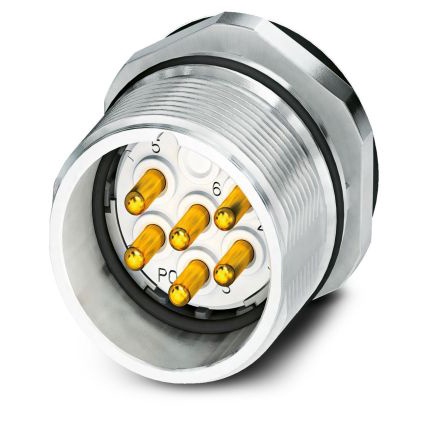

PHOENIX CONTACT 圆形连接器 1619876

1619876概述

    电子元器件技术手册解析:Device Connector, Front Mounting CA-06P1N126Y00

    1. 产品简介


    产品名称:Device Connector, Front Mounting CA-06P1N126Y00
    产品类型:前墙安装式设备连接器
    主要功能:
    - 直接用于前墙安装
    - 高度屏蔽以减少电磁干扰
    - 使用SPEEDCON锁定系统确保安全稳固连接
    - 提供6个连接位置
    应用领域:
    广泛应用于工业自动化、机械设备、机器人技术等领域,特别适用于需要高可靠性和防护等级的应用场景。

    2. 技术参数


    - 包装单位: 1件
    - 原产国: 德国
    - 环境温度范围: -40°C 至 125°C
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 接触材料: 铜锌合金(CuZn)
    - 接触表面材料: 镍/金镀层(Ni/Au)
    - 接触直径: 2 mm
    - 最小/最大线芯截面积: 0.08 mm² / 2.5 mm²
    - 额定电流: 每个电源触点20A(在25°C时)
    - 额定电压: 300V
    - 过压类别: II 类
    - 防护等级: IP67(插入时)
    - 接触周期: 机械100次插入/拔出
    - 锁紧系统: SPEEDCON 锁紧系统
    - 线径: 14 AWG / 2.5 kcmil
    - 认证: UL 认证、cUL 认证、EAC 认证、cULus 认证

    3. 产品特点和优势


    - 高度屏蔽: 该连接器提供出色的电磁屏蔽效果,适用于高干扰环境。
    - 安全稳固: 使用SPEEDCON锁定系统,确保连接稳定,不易松动。
    - 广泛应用: 能够满足不同工业领域的需求,从自动化设备到机械设备。
    - 防护等级: 防护等级IP67确保在恶劣环境下仍能正常工作。
    - 多位置设计: 提供6个连接位,方便灵活配置。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化生产线中,这些连接器被用来连接传感器、执行器以及其他电子元件。
    - 适用于机器人的各种接口连接。
    使用建议:
    - 安装时需确保连接牢固,使用专用工具操作,避免损坏连接器。
    - 定期检查连接状态,确保长期使用下的稳定性。
    - 对于环境温度波动较大的应用场合,注意保持适当的环境控制。

    5. 兼容性和支持


    兼容性:
    - 设计兼容多种设备和系统,具体兼容型号请参考产品文档。
    厂商支持:
    - 出厂前进行严格的质量检测,提供保修服务。
    - 通过官方技术支持热线和技术文档,为用户提供全方位的技术支持。

    6. 常见问题与解决方案


    Q1: 连接器安装后为什么无法保持紧密?
    - 解决方法: 确认安装是否符合规范,必要时使用专门工具来保证锁紧力。

    Q2: 使用过程中连接器过热怎么办?
    - 解决方法: 检查是否超过了额定电流和电压值,重新检查接线是否正确。

    7. 总结和推荐


    综合评估:
    - 该设备连接器以其高性能和高度可靠性,在工业自动化及机械设备连接方面表现出色。其优越的屏蔽能力和高防护等级使其成为各类恶劣环境中的理想选择。
    推荐:
    - 我们强烈推荐该产品用于需要高可靠性和电磁屏蔽性能的项目中。凭借其优良的设计和广泛的适用性,这款连接器是工业自动化项目的不二之选。

1619876参数

参数
额定电流 20A
外壳材料 Gadolinium-Zinc
针脚数 6pin(Power)
触头镀层 - 配接
类型 Male Pins,Push-Twist,Receptacle
颜色 银色
端接 焊盘
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

1619876厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1619876数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1619876 1619876数据手册

1619876封装设计

查看详情并下载
Symbol
Footprint
3D Model
