1792317

厂牌: PHOENIX CONTACT

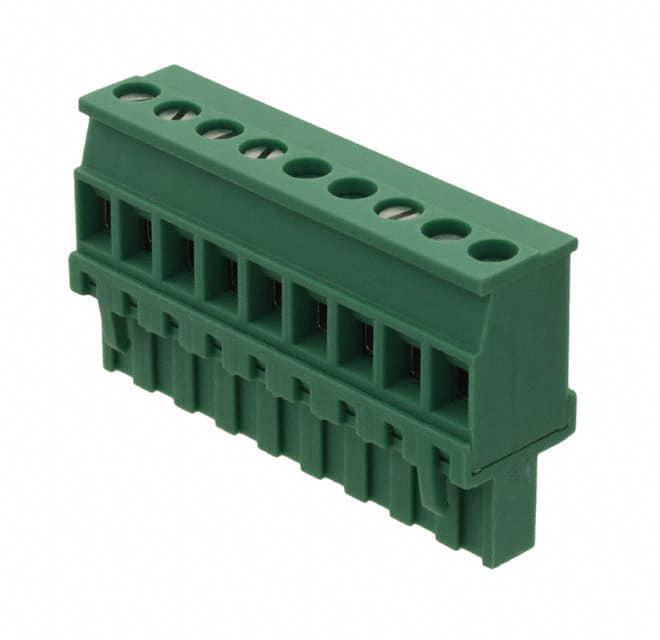

产品描述: 菲尼克斯,MVSTBR2,5/9-ST-5,08,PCB插拔式连接器,菲尼克斯电气 5.08mm间距9p插拔式接线端子 插头, MVSTBR 2.5/9-ST-5.08系列, 320 V, 螺钉拧紧, 绿色
供应商型号: JY-1792317
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1792317

1792317概述

    MVSTBR 2,5/9-ST-5,08 PCB Connector 技术手册

    1. 产品简介


    产品类型: PCB连接器
    主要功能: 提供安全可靠的电气连接,适用于工业自动化、通信设备及各种电子设备中的电路板连接。
    应用领域: 工业自动化系统、可编程逻辑控制器(PLC)、远程终端单元(RTU)、仪器仪表等场合。

    2. 技术参数


    - 基本规格:
    - 额定电流: 12 A
    - 额定电压: 320 V (III/2)
    - 接触电阻: 2.5 mΩ
    - 色彩: 绿色
    - 接触材料: 铜合金,镀锡
    - 接触方式: 插座型
    - 端子连接: 螺丝连接
    - 穿心方向: 90°
    - 安装规格:
    - 模块间距: 5.08 mm
    - 导线/PCB间距: 90°
    - 连接端子数: 9个
    - 连接方式: 螺钉带张力套筒
    - 电气特性:
    - 支持导线截面范围: 刚性导线 0.2 mm² 至 2.5 mm²
    - 拉伸力: 0.5 Nm 至 0.6 Nm
    - 环境条件:
    - 工作温度范围: -40°C 至 100°C
    - 储存温度范围: -40°C 至 70°C
    - 湿度范围: 30% 至 70%

    3. 产品特点和优势


    - 广泛兼容: 标准化连接方式使得该产品在全球范围内具有良好的通用性。
    - 低温升: 最大接触力设计降低了因过热导致的温升。
    - 多导线连接: 允许同时连接两根相同截面积的导线。
    - 耐用性高: 经过多项机械和环境测试验证,确保长期稳定运行。

    4. 应用案例和使用建议


    应用场景:
    - 用于工业控制柜内的电源连接
    - 用于复杂电子设备内部电路连接
    使用建议:
    - 在连接过程中,需确保螺丝紧固力适中,避免过度拧紧导致接触不良或损坏。
    - 定期检查连接点,确保无腐蚀、松动等问题。

    5. 兼容性和支持


    - 兼容性: 该连接器与多种规格的导线兼容,支持灵活调整。
    - 支持与维护: 凭借可靠的技术支持团队,提供全面的售前和售后服务。

    6. 常见问题与解决方案


    - 问题: 导线无法正确插入连接器
    - 解决方案: 确认导线的截面积在允许范围内,且导线绝缘层已被适当剥离。
    - 问题: 连接器温度异常升高
    - 解决方案: 检查螺丝是否已完全紧固,同时确保导线和连接器表面无锈蚀或污染物。

    7. 总结和推荐


    综合评价:
    - 优点: 优良的连接可靠性、广泛的适用性、易于安装和维护。
    - 推荐: 高度推荐该产品用于各类工业电子设备及自动化系统的电路连接。
    通过上述介绍可以看出,这款MVSTBR 2,5/9-ST-5,08 PCB连接器是一款高性能、高可靠性的工业级连接器,具备广泛的应用前景。无论是对于专业技术人员还是普通消费者来说,都是一个理想的选择。

1792317参数

参数
长*宽*高 12.5mm*45.72mm*26mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1792317厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1792317数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1792317 1792317数据手册

1792317封装设计

查看详情并下载
Symbol
Footprint
3D Model
