2926674

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT

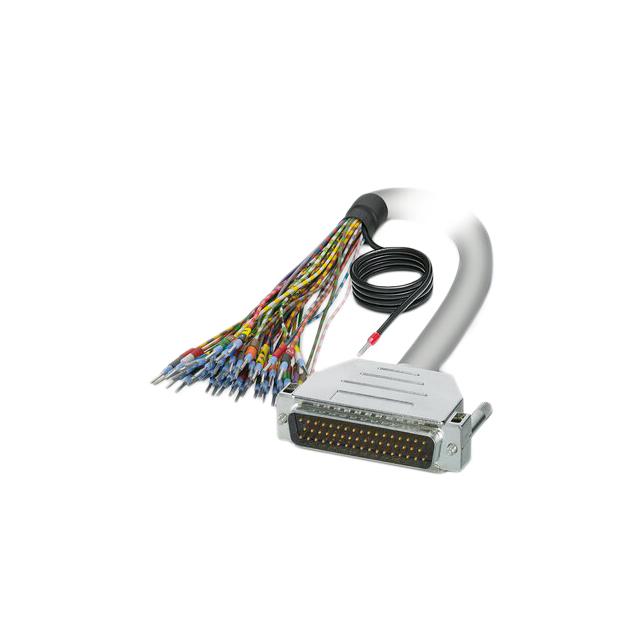

产品描述: 菲尼克斯,电缆,CABLE-D-50SUB/M/OE/0,25/S/2,0M,Cable Assembly Shielded Round 2m 24AWG D-Subminiature 50 POS M
供应商型号: Q-2926674
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 电源线线缆 2926674

2926674概述

    高质量文章:PHOENIX CONTACT D-SUB电缆技术手册解析

    产品简介


    本手册介绍了适用于控制和信号传输的预组装屏蔽D-SUB电缆。这些电缆能够在强干扰环境中稳定工作,特别适用于连接控制器和现场设备。通过与VARIOFACE接口模块配合使用,它们能够实现快速而便捷的连接。每条信号路径可传输高达2A的电流,保证了高载流能力。产品共有五种配置版本,分别包含不同的连接端口类型,适用范围广泛。

    技术参数


    1. 电气特性:
    - 最大允许操作电压:交流25V/直流60V
    - 每个路径的最大允许电流:2A
    - 最大导体电阻:0.09Ω/m
    2. 环境适应性:
    - 工作温度范围:-20°C至50°C
    3. 物理特性:
    - 屏蔽层:镀锡铜编织屏蔽,覆盖率为约85%
    - 插拔周期:>200次
    - 导体横截面积:24AWG(0.25mm²)
    4. 尺寸信息:
    - 9针:直径7.5mm,长35mm,宽31.5mm,厚15.5mm
    - 15针:直径9mm,长35mm,宽40mm,厚15.5mm
    - 25针:直径10.5mm,长38mm,宽53.5mm,厚15.5mm
    - 37针:直径12mm,长51mm,宽70.5mm,厚16mm
    - 50针:直径13.5mm,长51mm,宽68mm,厚18.5mm

    产品特点和优势


    - 高可靠性:最大电流传输能力达到2A,保障高功率设备的运行。
    - 强抗干扰性:采用镀锡铜编织屏蔽层,能够有效抵御外部电磁干扰。
    - 广泛的适用性:提供多种配置选项,适用于各种不同需求的应用场景。
    - 耐用性:超过200次的插拔循环寿命,确保长时间稳定使用。

    应用案例和使用建议


    - 应用场景:广泛应用于工业自动化控制系统、通信系统等领域,特别是在强干扰环境下。
    - 使用建议:建议在安装过程中严格遵循制造商的接线规范,避免因不当操作导致的损坏。定期进行维护检查,确保电路畅通无阻。

    兼容性和支持


    该产品与PHOENIX CONTACT的VARIOFACE接口模块高度兼容,用户可以根据需要选择相应的接口模块。制造商提供了全面的技术支持和售后服务,包括产品培训和技术咨询,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题1:如何选择合适的长度?
    - 解决方案:根据具体应用场景选择固定长度的产品,或通过订货代码订购特定长度的定制电缆。
    - 问题2:如何判断电缆是否损坏?
    - 解决方案:使用万用表检测导体电阻,如果数值异常,则可能存在问题。
    - 问题3:如何正确插入D-SUB接口?
    - 解决方案:确保插头与插座匹配,并且插入过程中不要强行扭转,以免损坏接口。

    总结和推荐


    总的来说,PHOENIX CONTACT的D-SUB电缆凭借其高性能、高可靠性和多功能性,在控制和信号传输领域具有显著优势。我们强烈推荐此产品给需要在强干扰环境下稳定工作的用户。不论是工业控制还是通信系统,这款电缆都是一个值得信赖的选择。

2926674参数

参数
6.56' (2.00m)
零件状态 在售
包装方式 散装

2926674厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2926674数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源线线缆 PHOENIX CONTACT 2926674 2926674数据手册
