2702499

产品分类: 温度传感器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,温度模块,IBILRTD4/PT100-ECO,
供应商型号: 2702499
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 温度传感器 2702499

2702499概述

    电子元器件产品技术手册:Inline ECO 温度测量终端

    1. 产品简介

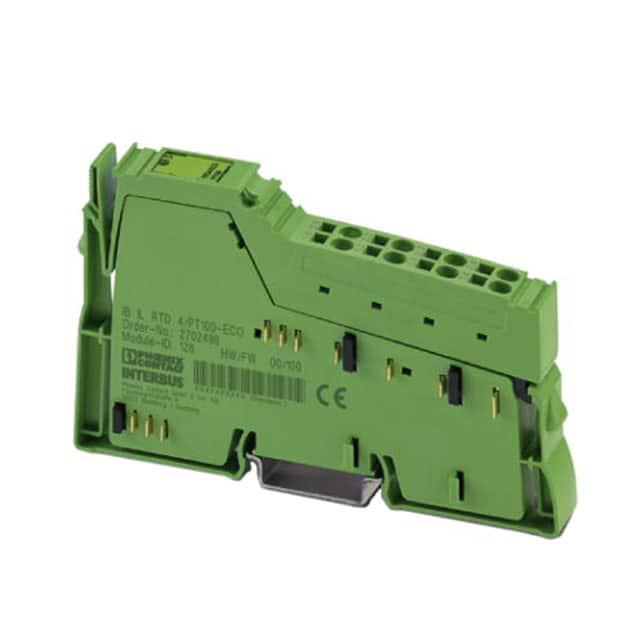

    产品类型:Inline ECO 温度测量终端,型号为 IB IL RTD 4/PT100-ECO(产品编号:2702499)。
    主要功能:
    - 支持4个模拟输入,用于连接Pt 100型电阻温度传感器。
    - 数据传输速度为500 kbps,可通过本地总线通信。
    - 支持标准数据格式表示,可提供诊断信息。
    - 包含指示灯进行故障诊断。
    - 具有过载保护和瞬态保护功能。
    应用领域:
    - 工业自动化控制系统。
    - 楼宇管理系统。
    - 设备监测与控制。
    - 环境监测系统。

    2. 技术参数


    环境条件:
    - 运行温度范围:0°C 至 55°C
    - 储存/运输温度范围:-25°C 至 85°C
    - 操作湿度:10% 至 95%(根据DIN EN 61131-2标准)
    - 存储/运输湿度:10% 至 95%
    - 气压范围:操作(70 kPa 至 106 kPa,海拔高度可达3000米)
    产品尺寸:
    - 宽度:12.2 mm
    - 高度:119.8 mm
    - 深度:71.5 mm
    其他参数:
    - 重量:69 g
    - 接口类型:Inline local bus
    - 数据传输速率:500 kbps
    - 供电电压:内部通讯电源7.5 V DC,模拟模块供电电压24 V DC
    - 电流消耗:典型值为56 mA,最大值为85 mA(内部通讯电源),典型值为7.3 mA,最大值为14 mA(模拟模块)
    - 电隔离测试:总线逻辑500 V AC 50 Hz 1分钟

    3. 产品特点和优势


    - 4个模拟输入:能够同时连接和测量4个不同位置的温度,适用于复杂系统。
    - 兼容2线技术:简化了安装过程,减少了接线错误的可能性。
    - 标准化数据表示:便于数据处理和集成到各种工业控制系统。
    - 诊断信息:通过过程数据字发送故障诊断信息,提高了系统的可靠性。
    - 广泛的工作温度范围:适应多种环境条件,确保在不同场合下的稳定性。
    - 防护等级IP20:适用于室内环境,减少外部因素的影响。
    - 多重认证:通过UL、cUL和cULus等认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 在工厂自动化系统中,可以用于监测生产过程中的关键温度点。
    - 在楼宇管理系统中,可用于监控房间内的温度变化,确保舒适度。
    使用建议:
    - 在安装前确认传感器类型(如Pt 100)及其连接方式。
    - 根据系统需求选择合适的安装位置,并考虑温度传感器的屏蔽措施以提高测量精度。
    - 定期检查并维护系统,确保所有组件正常运行,及时识别并排除故障。

    5. 兼容性和支持


    - 该产品与各种类型的温度传感器兼容,尤其是Pt 100型传感器。
    - Phoenix Contact公司提供详尽的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - 问题1:无法读取温度数据
    - 解决方案:检查连接线路是否正确,确认传感器类型及连接方式;重新检查电源供应是否正常。
    - 问题2:设备运行时过热
    - 解决方案:确认安装位置是否有良好的通风散热条件;检查周围环境温度是否超过操作范围。
    - 问题3:数据传输不稳定
    - 解决方案:检查接线是否松动,确保线路接触良好;调整系统内通讯参数设置。

    7. 总结和推荐


    产品综合评价:
    - 该Inline ECO温度测量终端具有强大的多功能性、广泛的适用性和可靠的性能表现。
    - 适合作为工业自动化控制系统中的关键部件,尤其是在需要高精度温度测量的应用环境中。
    推荐结论:
    - 综合各方面考量,这款产品在性价比、可靠性和功能性方面表现出色,强烈推荐给需要高精度温度测量及数据传输的用户。

2702499参数

参数
温度阈值 -
精度 -
温度范围 -
安装方式 DIN导轨安装,导线安装,弹簧安装
应用等级 商业级
零件状态 在售
包装方式 散装

2702499厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2702499数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 温度传感器 PHOENIX CONTACT 2702499 2702499数据手册
