2701450

产品分类: 总线模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数字量模块,AXLFDI64/12F,Phoenix Contact PLC输入输出模块, AXL DI 64/1系列, 数字输入
供应商型号: 2127355
供应商: 欧时
标准整包数: 1

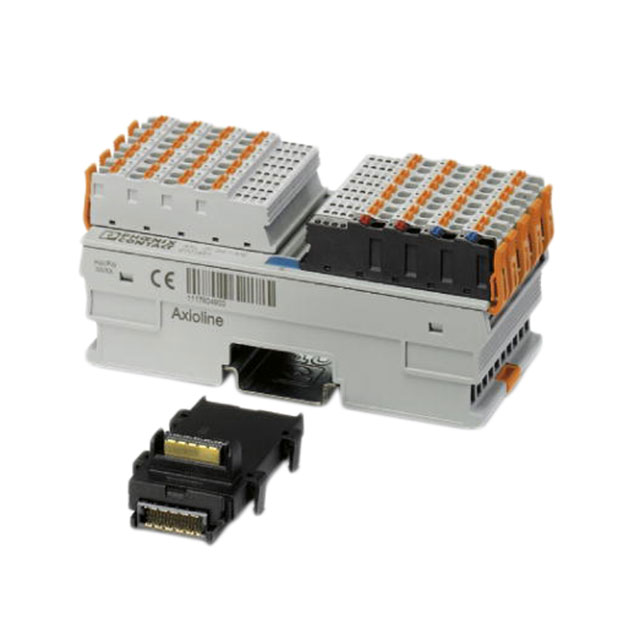

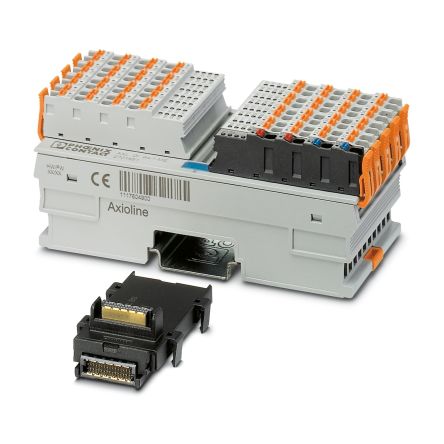

PHOENIX CONTACT 总线模块 2701450

2701450概述


    产品简介


    产品名称: Axioline F 数字输入模块(型号:AXL F DI64/1 2F)
    产品类型: 数字输入模块,适用于自动化系统。
    主要功能:
    - 采集64个数字信号
    - 支持单导线连接技术
    - 可以根据需求设置输入滤波时间,提高抗干扰能力
    应用领域:
    - 工业自动化控制
    - 数据采集系统
    - 过程控制系统

    技术参数


    基本参数:
    - 输入通道数:64
    - 额定电压:24 V DC
    - 最大输入电流:2.4 mA
    - 更新时间:<100 μs
    - 过滤时间可调:三个档次可选 (<100 μs, 1000 μs 或 3000 μs)
    - 最大输入频率:5 kHz
    - 通信速度:100 MBit/s
    电源参数:
    - UI 输入电压范围:19.2 V DC 到 30 V DC
    - 最大允许电流:60 mA
    - 功率消耗:典型值1.1 W,最大1.8 W
    - 模块供电电压:24 V DC
    - 通信供电电压:5 V DC(通过总线基座模块提供)
    - 通信供电电流:最大120 mA
    物理参数:
    - 宽度:53.6 mm
    - 高度:129.9 mm
    - 深度:54 mm
    - 材质颜色:交通灰色(RAL 7042)
    - 重量:231 g(包含连接器和总线基座模块)
    - 保护等级:IP20
    工作环境:
    - 工作温度:-25°C 至 60°C
    - 存储/运输温度:-40°C 至 85°C
    - 工作湿度:5% 至 95%(非凝结状态)
    - 空气压力:70 kPa 至 106 kPa(海拔不超过3000米)
    机械和电气性能:
    - 振动测试:5g(符合EN 60068-2-6/IEC 60068-2-6标准)
    - 冲击测试:30g(符合EN 60068-2-27/IEC 60068-2-27标准)
    - EMC性能:满足2004/108/EC指令
    - ESD:6 kV 接触放电,8 kV 空气放电(符合EN 61000-4-2/IEC 61000-4-2标准)
    - 快速瞬态(爆发):2 kV(符合EN 61000-4-4/IEC 61000-4-4标准)
    - 雷击防护:±0.5 kV(符合EN 61000-4-5/IEC 61000-4-5标准)

    产品特点和优势


    - 高集成度: 64个输入通道设计,支持单导线连接,减少了布线复杂度。
    - 灵活配置: 用户可以根据应用需求设置滤波时间,提升系统的抗干扰性能。
    - 易于安装和维护: 具备诊断和状态指示灯,便于快速定位故障位置。
    - 安全可靠: 配备了过压保护和反极性保护电路,确保设备运行安全。

    应用案例和使用建议


    应用案例:
    - 在一个自动化生产线上,此模块用于监测多个传感器的状态,例如温度传感器和压力传感器。
    - 可以用来实现精确的计数功能,当传感器的频率不超过5 kHz时,可以准确地进行计数。
    使用建议:
    - 在实际部署时,应该确保传感器和模块的接地保持一致,以避免共模干扰。
    - 对于高频率的应用场景,建议使用滤波时间为<100 μs,以提高信号采样的准确性。

    兼容性和支持


    - 兼容性: Axioline F DI64/1 2F模块需要与Axioline F系列其他组件如总线基座模块等配套使用,具体型号可以在产品文档中查找。
    - 支持服务: 用户可以通过访问PHOENIX CONTACT官方网站获取最新的用户手册和技术支持资料。此外,厂商提供了全面的技术支持和服务保障,以确保用户的使用体验。

    常见问题与解决方案


    1. 问题: 无法正常读取输入信号。
    - 解决方案: 检查输入端子的接线是否正确且接触良好,确认供电电源符合规格要求。
    2. 问题: 设备诊断状态显示“I/O供电失败”。
    - 解决方案: 确认模块供电是否正常,检查是否有短路或负载过大导致的故障。
    3. 问题: 输入信号变化不稳定。
    - 解决方案: 调整滤波时间,选择合适的设置来减少噪声影响;确保所有连接器都牢固并适当接地。

    总结和推荐


    综合评估:
    - 优点:
    - 高度集成化的设计,便于安装和布线。
    - 可根据应用需求调整输入滤波时间,提高了信号处理的灵活性。
    - 拥有全面的诊断和状态指示,使得设备维护变得简单高效。
    推荐:
    - 适用于各种工业自动化领域的高级数字输入模块,尤其是需要高密度输入通道和稳定信号采集的应用场合。
    综上所述,Axioline F DI64/1 2F模块是一款高性能、高可靠性的产品,在工业自动化领域具有广泛的应用前景。

2701450参数

参数
工作电流 -
工作电压 -3V|11V
数据速率 100Mbps
天线形式 -
芯片平台 -
长*宽*高 53.6mm(宽度)*129.9mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2701450厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2701450数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线模块 PHOENIX CONTACT 2701450 2701450数据手册

2701450封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 509.8286 ¥ 4308.0519
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4308.05
