2897910

产品分类: 其他可编程器件
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 在线控制器 在线控制器, IB IL DALI-PAC系列
供应商型号: 8551464
供应商: 海外现货
标准整包数: 1

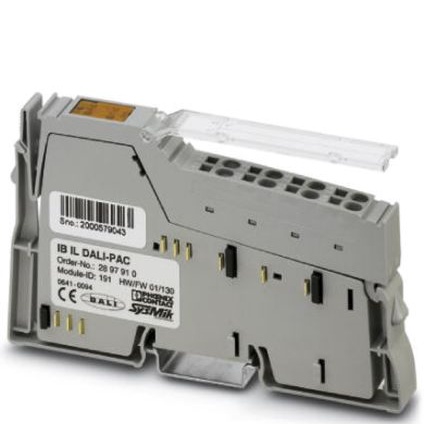

PHOENIX CONTACT 其他可编程器件 2897910

2897910概述

    电子元器件产品技术手册

    产品简介


    本技术手册描述的是由Phoenix Contact公司生产的一款通信模块——IB IL DALI-PAC(型号:2897910)。这款模块作为一款DALI主控设备,主要用于照明控制系统的数字地址可编程控制。它适用于需要对多达63个DALI灯具进行独立控制的应用场合,如商业建筑、公共设施及智能家居系统。

    技术参数


    - 尺寸:宽度为12.2毫米,高度为119.8毫米,深度为71.5毫米。
    - 温度范围:操作环境温度为-25°C至60°C;存储和运输环境温度为-25°C至85°C。
    - 湿度范围:操作时相对湿度10%到95%(非冷凝);存储和运输时相对湿度10%到95%(非冷凝)。
    - 空气压力:操作时空气压力80千帕至106千帕(海拔不超过2000米);存储和运输时空气压力70千帕至106千帕(海拔不超过3000米)。
    - 防护等级:IP20。
    - 连接方式:弹簧端子连接。
    - 导体截面积:实心导体最小0.2mm²,最大1.5mm²;柔性导体最小0.2mm²,最大1.5mm²;AWG导体最小24,最大16。
    - 连接长度:剥线长度8毫米。
    - 接口:Inline本地总线接口(传输速率500kbps),DALI接口(传输速率1200bps)。
    - 供电电压:典型值为14V DC(总线电压)。
    - 电流负载能力:最大128mA(需遵守终端IB IL DALI/PWR-PAC的降额规定)。
    - 短路输出电流:最大250mA。
    - 保护等级:总线保护至250V AC。
    - 安装方式:DIN导轨安装。
    - 净重:57克。

    产品特点和优势


    - 无内置电源:该DALI主控模块不内置电源,使其更容易适配现有的供电网络,同时也降低了成本。
    - 安全性:该模块能防止意外接入主电源电压(最高可达250V AC),确保使用安全。
    - 诊断和状态指示:内置诊断和状态指示灯,便于快速检测模块的工作状态。

    应用案例和使用建议


    - 商业建筑照明控制:该模块可以用于商场、办公楼等场所的照明控制系统,实现对灯具的高效管理。
    - 公共设施管理:在机场、火车站等公共设施中,该模块可以用于照明设备的远程管理和控制。
    - 智能家居系统:可用于家庭自动化系统中,实现对灯具的智能控制。
    使用建议:建议在使用前详细阅读产品手册中的连接图和安装指南,以确保正确安装和使用。对于可能的故障,如通讯异常等问题,应首先检查接线是否正确,并确认设备所处的环境条件是否符合要求。

    兼容性和支持


    - 兼容性:该模块可作为IB IL DALI/PWR-PAC的扩展终端,最多可连接3个此类模块。
    - 支持服务:厂家提供详尽的技术文档和在线支持,可通过其官方网站获取更多帮助。

    常见问题与解决方案


    - 问题:设备无法正常通讯。
    - 解决方案:检查连接线路是否接触良好,确认供电电压是否符合要求。
    - 问题:模块指示灯不亮。
    - 解决方案:确认电源已接通,并检查是否有任何外部因素干扰信号传输。
    - 问题:设备出现过热现象。
    - 解决方案:确保设备安装于通风良好的环境中,并且不要超过规定的环境温度限制。

    总结和推荐


    综上所述,IB IL DALI-PAC是一款具备高性价比的DALI主控模块,适用于各种复杂环境下的照明控制需求。其独特的设计和卓越的功能使得它在市场上具有较强的竞争力。因此,推荐广大客户选择此产品以满足各类应用场景的需求。

2897910参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
长*宽*高 119.8mm*12.2mm*71.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2897910厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2897910数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他可编程器件 PHOENIX CONTACT 2897910 2897910数据手册

2897910封装设计

查看详情并下载
Symbol
Footprint
3D Model
