2688080

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,AXLFAO81F,Phoenix Contact PLC输入输出模块, AXL AO 8系列, 模拟输出
供应商型号: 2926310
供应商: 海外现货
标准整包数: 1

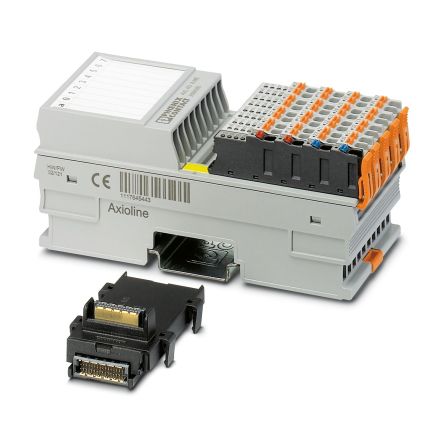

PHOENIX CONTACT 模拟前端(AFE) 2688080

2688080概述

    # 电子元器件产品技术手册:AXL AO 8 模拟输出模块

    产品简介


    AXL AO 8 是一款由德国制造的模拟输出模块,专为Axioline F站设计,适用于工业自动化系统。该模块提供8个通道,支持多种电压和电流信号输出,具有广泛的适用性和较高的可靠性。
    主要功能
    - 输出8个模拟电压和电流信号通道。
    - 支持电压范围:0 V ... 10 V, ±10 V, 0 V ... 5 V, ±5 V。
    - 支持电流范围:0 mA ... 20 mA, 4 mA ... 20 mA, ±20 mA。
    - 可以连接二线制执行器。
    应用领域
    广泛应用于工业自动化系统中,例如:工厂自动化、过程控制、能源管理等领域。

    技术参数


    尺寸和重量
    - 宽度:53.6 mm
    - 高度:126.1 mm
    - 深度:54 mm
    - 重量:260 g(不含接线)
    环境条件
    - 工作环境温度:-25°C 至 60°C
    - 储存/运输环境温度:-40°C 至 85°C
    - 工作湿度:5% 至 95%
    - 储存/运输湿度:5% 至 95%
    连接数据
    - 设计:Axioline F 接口
    - 连接方法:压接技术
    - 导线横截面:实心导线 0.2 mm² 至 1.5 mm²,绞合导线 0.2 mm² 至 1.5 mm²,AWG/kcmil 24 至 16
    - 剥线长度:8 mm
    电气特性
    - 通讯电源:5 V DC(逻辑)
    - 输入电压:24 V DC
    - 输出信号类型:电压和电流信号
    - 输出精度:典型值为 0.1%(输出范围的最终值)
    - 负载能力:电压输出至 2 kΩ,电流输出至 500 Ω
    - 转换时间:5 µs
    - 分辨率:16 位
    - 端子保护:短路和过载保护,瞬态保护

    产品特点和优势


    AXL AO 8 模块具备以下显著特点和优势:
    - 多通道设计:8个独立的模拟输出通道,能够灵活配置各种电压和电流信号。
    - 广泛的信号范围:涵盖0 V 至 10 V, ±10 V, 0 V 至 5 V, ±5 V 和 0 mA 至 20 mA, 4 mA 至 20 mA, ±20 mA。
    - 环境适应性强:能够在-25°C 至 60°C的温度范围内正常工作,湿度高达95%,适合恶劣的工作环境。
    - 高度可靠:短路保护和瞬态保护确保了设备的安全性和稳定性。
    - 诊断和状态指示:便于用户实时监控设备状态。

    应用案例和使用建议


    应用案例
    AXL AO 8 在一个化工厂的自动控制系统中得到了广泛应用。它用于传输压力和温度传感器的数据,实现对生产过程的精确控制。
    使用建议
    - 正确接线:严格按照手册中的接线图进行安装,确保所有连接稳固。
    - 合理负载分配:在选择负载时需注意输出能力,避免超过最大负载。
    - 定期维护:定期检查接线端子的紧固情况,防止因接触不良导致的信号不稳定。

    兼容性和支持


    AXL AO 8 具备良好的兼容性,可与标准的Axioline F设备轻松集成。厂商提供了全面的技术支持和服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    常见问题
    1. 模块无法正常工作
    - 解决方案:检查电源连接是否正常,确认接线无误,参考手册中的故障排查步骤。
    2. 输出信号不稳定
    - 解决方案:检查负载是否超出规定范围,重新校准模块。
    3. 模块指示灯不亮
    - 解决方案:检查电源和通信线路,确保它们处于良好状态。

    总结和推荐


    AXL AO 8 模块以其出色的性能、多样化的应用以及优良的环境适应性,成为工业自动化领域的优选设备。它的多功能性和高可靠性使其在众多同类产品中脱颖而出,推荐给需要高性能模拟输出模块的应用场合。
    如果您正在寻找一款稳定可靠的模拟输出模块,AXL AO 8 绝对是您的理想选择。

2688080参数

参数
分辨率 -
额定功率 -
采样率 -
位数 -
通道数 -
电压-电源,模拟 -
电压 - 电源,数字 -
长*宽*高 126.1mm*53.6mm*126.1mm
安装方式 DIN导轨安装
零件状态 在售

2688080厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2688080数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模拟前端(AFE) PHOENIX CONTACT 2688080 2688080数据手册
