2902035

产品分类: 其他工具
厂牌: PHOENIX CONTACT

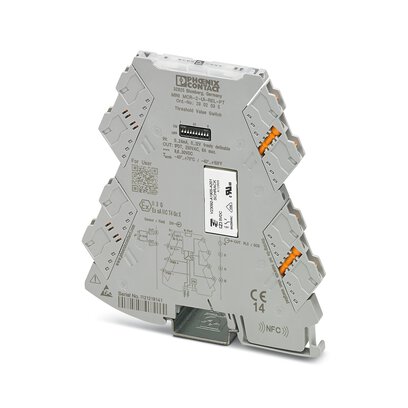

产品描述: Phoenix Contact 信号调理器, MINI MCR-2-UI-REL-PT 系列, DIN 导轨
供应商型号: Q-2902035
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 其他工具 2902035

2902035概述

    MINI MCR-2-UI-REL-PT 技术手册概览

    1. 产品简介


    MINI MCR-2-UI-REL-PT 是一款通用型的限值开关,适用于工业自动化和控制领域。这款设备集成了PDT继电器输出及插接式连接技术,能够处理模拟信号输入(电流信号为0 mA...24 mA,电压信号为0 V...12 V)。它可以通过DIP开关或软件进行配置,支持故障监测和NFC通信,具备出色的稳定性和可靠性。

    2. 技术参数


    - 物理特性:
    - 宽度:6.2 mm
    - 高度:110.5 mm
    - 深度:120.5 mm
    - 质量:120 g(不含包装)
    - 工作温度范围:-40 °C 至 70 °C
    - 存储/运输温度范围:-40 °C 至 85 °C
    - 防护等级:IP20
    - 输入数据:
    - 可配置/编程:是
    - 电压输入信号范围:0 V 至 10 V 或 0 V 至 12 V(通过DIP开关设置)
    - 电流输入信号范围:0 mA 至 20 mA 或 0 mA 至 24 mA(可通过软件设置)
    - 切换输出:
    - 输出名称:继电器输出
    - 接触类型:1个PDT
    - 最大切换电压:250 V AC(也可用于240 V AC)
    - 最大连续电流:6 A
    - 最小切换电流:100 mA(12 V DC)
    - 电源数据:
    - 额定供电电压:24 V DC
    - 供电电压范围:9.6 V DC 至 30 V DC
    - 典型电流消耗:40 mA(12 V DC),20 mA(24 V DC)
    - 功耗:≤ 0.5 W
    - 连接方式:
    - 支持单导线/终端点,实心或柔性导体
    - 导体横截面积:最小0.14 mm²,最大2.5 mm²

    3. 产品特点和优势


    MINI MCR-2-UI-REL-PT 的独特之处在于其可编程性和高度灵活性。通过DIP开关或软件,用户可以轻松配置其输入和输出参数。这款设备采用PDT继电器输出,提供了较高的可靠性和稳定性。其广泛的温度适应范围使得其能够在极端环境下运行。此外,它还具备电磁兼容性(EMC)和NFC通信功能,这使其在复杂的应用环境中表现出色。

    4. 应用案例和使用建议


    MINI MCR-2-UI-REL-PT 适用于多种工业自动化场景,如工厂自动化系统、过程控制系统和智能建筑系统等。对于需要精确控制和监测的应用,比如温度、压力、液位监测等,这款设备非常适用。在使用过程中,需要注意选择合适的电压和电流输入信号范围,并根据实际需求调整配置。为了确保最佳性能,建议定期检查并校准该设备的设定。

    5. 兼容性和支持


    这款设备与现有的大多数工业标准连接方式兼容,便于集成到现有的系统中。厂商提供详细的用户文档和技术支持,包括安装指南、配置指南和常见问题解答。如有需要,用户还可以联系厂商获取更深入的技术支持和服务。

    6. 常见问题与解决方案


    - 问题:设备无法正常启动。
    - 解决方案:检查供电电压是否在额定范围内,确认接线是否正确无误。

    - 问题:设备响应延迟过大。
    - 解决方案:通过软件重新设置响应延迟,确保其符合应用需求。

    - 问题:LED状态指示灯不亮。
    - 解决方案:检查LED是否有损坏或接触不良的情况,更换新的LED组件。

    7. 总结和推荐


    MINI MCR-2-UI-REL-PT 是一款具有高度可配置性和稳定性的限值开关设备。它的广泛温度适应范围、强大的输入输出能力和便捷的软件配置功能使其成为各种工业自动化项目的理想选择。总体而言,强烈推荐此款设备给需要高精度和高可靠性的工业应用。

2902035参数

参数
长*宽*高 120.5mm*6.2mm*110.5mm
安装方式 DIN导轨安装,推入式
零件状态 在售
包装方式 散装

2902035厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2902035数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他工具 PHOENIX CONTACT 2902035 2902035数据手册

2902035封装设计

查看详情并下载
Symbol
Footprint
3D Model
