2861328

产品分类: 温度传感器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,温度模块,IBILTEMP2RTD-PAC,
供应商型号: 2861123
供应商: 海外现货
标准整包数: 1

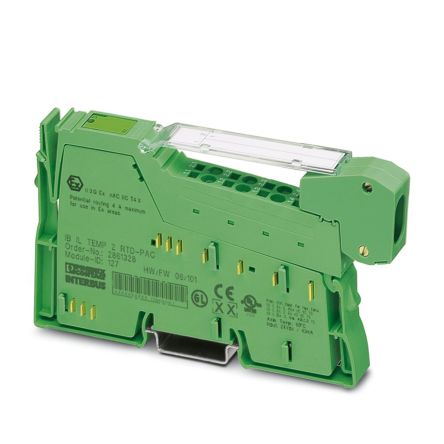

PHOENIX CONTACT 温度传感器 2861328

2861328概述

    PHOENIX CONTACT IB IL TEMP 2 RTD-PAC 技术手册解析

    产品简介

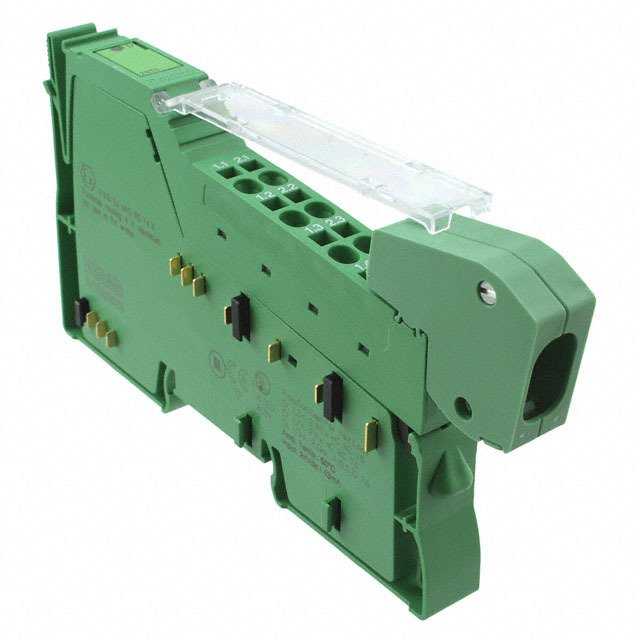

    IB IL TEMP 2 RTD-PAC(Order No.: 2861328) 是一款由PHOENIX CONTACT提供的在线模拟输入终端块,内置连接器和标签区域,支持两路输入。这款产品主要用于测量电阻温度检测器(RTD)信号,支持二、三、四线制连接方式。适用于工业自动化、楼宇自动化、过程控制等多个领域。

    技术参数


    - 尺寸:宽度 12.2 mm,高度 136.8 mm,深度 71.5 mm,重量 67 g
    - 安装方式:DIN导轨安装
    - 工作环境:
    - 运行环境温度:-25°C 至 55°C
    - 存储/运输环境温度:-25°C 至 85°C
    - 运行湿度:10% 至 95%
    - 存储/运输湿度:10% 至 95%
    - 供电要求:
    - 空气压力:运行时 70 kPa 至 106 kPa,存储/运输时 70 kPa 至 106 kPa
    - 保护等级:IP20,III 类
    - 测试标准:
    - 测试电压:7.5 V / 24 V,AC 50 Hz,持续时间 1 分钟
    - 接口:
    - 通信协议:Inline本地总线
    - 连接方式:Inline数据跳线
    - 传输速率:500 kbps
    - 电源供应:通过电压跳线提供的7.5 V直流电,最大电流消耗为60 mA(典型值43 mA)
    - 模拟输入供电:24 V直流电,最大电流消耗为18 mA(典型值11 mA),典型功耗为587 mW(最大882 mW)

    产品特点和优势


    1. 灵活性:用户可通过过程数据自行配置不同的传感器特征曲线,满足各种应用需求。
    2. 高精度:采用逐次逼近法进行测量,具有较高的分辨率(16位),并可达到高精度测量。
    3. 可靠性:具备多种认证证书,如ABS、BV、CUL等,确保产品的稳定性和安全性。
    4. 易于维护:提供激光打印机插入条和标签字段,方便用户标识和维护。

    应用案例和使用建议


    应用案例:
    - 工业自动化中的温度监测系统。
    - 建筑物自动化中的环境控制系统。
    - 过程控制中的温度测量和监控。
    使用建议:
    - 在选择传感器时,应根据实际环境和精度要求选择合适的传感器类型(如Pt、Ni、Cu等)。
    - 确保在连接过程中遵循正确的线缆连接方法,以避免接线错误导致的测量误差。
    - 定期检查设备的工作环境温度和湿度,确保设备在规定的范围内正常运行。

    兼容性和支持


    - 该产品与PHOENIX CONTACT的其他Inline系列模块兼容。
    - 厂商提供标准的技术支持和维护服务,详细信息可参见制造商官网。

    常见问题与解决方案


    - 问题:如何正确配置传感器特征曲线?
    - 解决方案:参考用户文档中的配置步骤,利用过程数据进行设置。

    - 问题:如何确定设备的工作状态是否正常?
    - 解决方案:检查设备的供电电压、电流消耗和通信状态,必要时联系技术支持。

    总结和推荐


    总结:
    IB IL TEMP 2 RTD-PAC 是一款功能强大且可靠的在线模拟输入终端块,能够适应广泛的工业应用。其灵活的配置能力、高精度和多认证保障使其在市场上具备强大的竞争力。
    推荐:
    我们强烈推荐使用IB IL TEMP 2 RTD-PAC 在各种需要高精度温度测量的应用场景中。其优良的性能和广泛的应用范围使其成为自动化系统设计中的优选产品。

2861328参数

参数
精度 -
温度范围 -
温度阈值 -
长*宽*高 119.8mm(长度)*71.5mm(高度)
安装方式 DIN导轨安装,弹簧安装
应用等级 工业级
零件状态 在售
包装方式 散装

2861328厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2861328数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 温度传感器 PHOENIX CONTACT 2861328 2861328数据手册

2861328封装设计

查看详情并下载
Symbol
Footprint
3D Model
