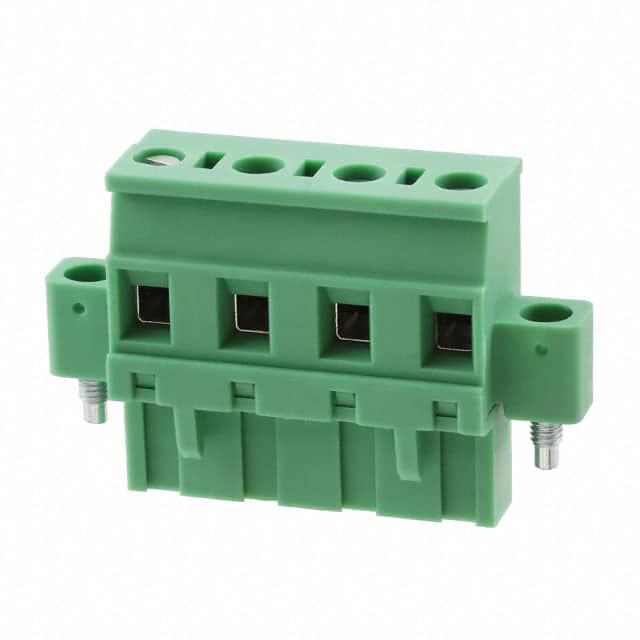

1847903

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,GMVSTBR2,5/4-STF-7,62,PCB插拔式连接器,Phoenix Contact 7.62mm间距4pPCB端子台 连接器, GMVSTBR 2.5/ 4-STF-7.62系列
供应商型号: 651-1847903
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1847903

1847903概述

    电子元器件产品技术手册:GMVSTBR 2,5/ 4-STF-7,62 PCB连接器

    1. 产品简介


    产品类型:印刷电路板(PCB)连接器
    主要功能:用于连接导线到PCB,支持垂直安装方式,适用于多种电压和电流的应用。
    应用领域:广泛应用于工业自动化、控制设备、电力系统、通信设备等领域。

    2. 技术参数


    - 基本参数:
    - 连接方式:螺丝连接带张力套筒
    - 颜色:绿色
    - 接触表面材料:锡
    - 推荐导体横截面积:2.5 mm²
    - 最大负载电流:12 A
    - 绝缘材料:PA
    - 燃烧等级:UL 94 V0
    - 尺寸参数:
    - 长度:12.5 mm
    - 宽度:40.92 mm
    - 高度:26 mm
    - 螺丝直径:M3
    - 扭矩范围:0.5 Nm - 0.6 Nm
    - 电气参数:
    - 额定电压:III/3 - 500 V,III/2 - 630 V,II/2 - 1000 V
    - 耐冲击电压:III/3 - 6 kV,III/2 - 6 kV,II/2 - 6 kV
    - 最大载流能力:12 A
    - 电介质强度:500 V/分钟
    - 环境温度范围:-40°C至+105°C
    - 接触电阻:小于5 mΩ

    3. 产品特点和优势


    - 垂直插头设计:安装方便,适应不同空间布局需求。
    - 高电压应用:适用于最高达630 V的应用。
    - 可靠连接:采用广泛认可的连接原理,可在全球范围内使用。
    - 低温升特性:通过最大接触压力实现低温度升。
    - 更大间距:满足高压要求,支持双导线连接。
    - 机械稳定性:带有可拧紧法兰,提供优异的机械稳定性。
    - 兼容性好:与多种标准如EN-VDE、CSA、UL等相容。

    4. 应用案例和使用建议


    - 工业自动化:作为设备内部连接器,适合高电压环境下的工业自动化控制系统。
    - 电力系统:可用于电力系统的配电装置,确保稳定可靠的电气连接。
    - 使用建议:
    - 在选择连接器时,注意导线横截面应与连接器规格匹配。
    - 确保螺丝紧固力矩在规定的范围内,以保证良好的电气连接。
    - 尽量避免过热情况,定期检查连接部位是否有异常温度升高现象。

    5. 兼容性和支持


    - 兼容性:此连接器与符合EN-VDE、CSA、UL等标准的产品兼容。
    - 支持和服务:制造商提供生产监督认证和制造检验报告,确保产品质量。可通过官方网站获取更多技术支持。

    6. 常见问题与解决方案


    - 问题1:螺丝紧固力矩过大导致损坏
    - 解决方案:按照技术手册中的建议范围调整紧固力矩,建议使用扭矩扳手进行精确操作。
    - 问题2:导线连接不稳定
    - 解决方案:检查导线是否完全插入,并确认螺丝已正确拧紧。

    7. 总结和推荐


    综上所述,GMVSTBR 2,5/ 4-STF-7,62 PCB连接器具有良好的可靠性、稳定性和电气性能,特别适用于高电压和大电流的应用场合。推荐在需要高可靠性的应用场景中使用,例如工业自动化和电力系统等领域。通过其坚固的设计和广泛的适用性,这款连接器将为您带来高效稳定的电气连接解决方案。

1847903参数

参数
长*宽*高 12.5mm*40.92mm*26mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1847903厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1847903数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1847903 1847903数据手册

1847903封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.4985 ¥ 71.8123
10+ $ 7.975 ¥ 67.3888
25+ $ 7.56 ¥ 63.882
50+ $ 7.3224 ¥ 61.8743
100+ $ 6.7392 ¥ 56.9462
250+ $ 6.426 ¥ 54.2997
500+ $ 6.2685 ¥ 52.9688
库存: 49
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 71.81
