1522781

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT

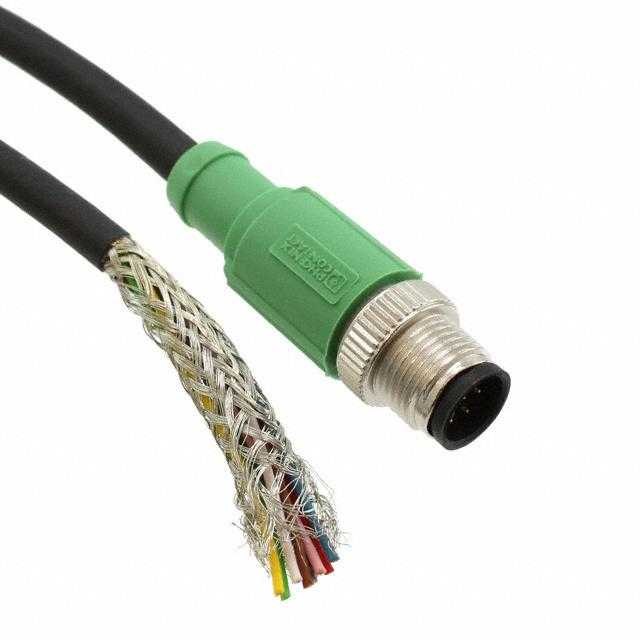

产品描述: 菲尼克斯,SAC-8P-M12MS/3,0-PURSH,传感器/执行器电缆,Phoenix Contact 传感器执行器电缆, SAC-8P-M12MS/ 3.0-PUR SH系列, M12转无终端接头
供应商型号: 8036919
供应商: 欧时
标准整包数: 1

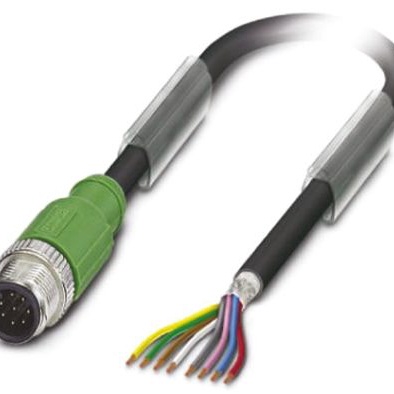

PHOENIX CONTACT 圆形线缆 1522781

1522781概述

    Sensor/Actuator Cable SAC-8P-M12MS/3.0-PUR SH 技术手册

    产品简介


    本传感器/执行器电缆(型号:SAC-8P-M12MS/3.0-PUR SH)是专为工业自动化应用设计的高质量电子元器件。它采用8位A编码的M12接头,具备可靠的信号传输能力,适用于各种严苛的工作环境。该电缆主要用于连接传感器和执行器,广泛应用于制造业、自动化系统和机器人技术等领域。

    技术参数


    - 基本参数
    - 长度:3米
    - 接头类型:M12 A编码
    - 环境温度范围:-40°C 至 80°C(固定安装),-25°C 至 80°C(柔性安装)
    - 线缆材质:PUR(无卤素)
    - 屏蔽:85%镀锡铜编织屏蔽
    - 电线颜色:棕色、白色、绿色、黄色、灰色、粉红色、蓝色、红色
    - 绝缘电阻:≥ 100 MΩ(@40°C)
    - 绝缘材料:聚丙烯
    - 导体材料:裸铜绞线
    - 电气特性
    - 额定电压:30V AC / DC
    - 额定电流:2A(@40°C)
    - 过压类别:II类
    - 额定弯曲半径:固定安装下最小弯曲半径为5D;柔性安装下最小弯曲半径为10D;拖链应用下最小弯曲半径为10D
    - 振动试验:加速率10 m/s²,速度3 m/s,路径长度10 m
    - 绝缘电阻:≥ 1 GΩ·km(@20°C)
    - 绝缘耐压测试:≥ 3000V AC(火花测试)
    - 机械特性
    - 插拔寿命:≥ 100次
    - 螺旋扭矩:0.4 Nm(M12接头)
    - 重量:53 kg/km

    产品特点和优势


    1. 可靠性高:所有插件组件100%经过电气测试,确保可靠性和安全性。
    2. 耐用性强:使用无卤素PUR材料制成,具备出色的抗水解、微生物、盐水腐蚀等特性。
    3. 抗电磁干扰:360°屏蔽设计,有效防止电磁干扰,保证信号传输质量。
    4. 环保合规:符合RoHS标准,适合长期使用,对环境友好。
    5. 适用性广:可以在极端环境下工作,适应温度范围宽泛,从-40°C到80°C。

    应用案例和使用建议


    - 应用案例:此传感器/执行器电缆广泛应用于自动化生产线上的传感器与执行器之间,用于实时数据采集和控制。例如,在汽车行业,该电缆常用于连接车身焊接机器人中的各种传感器和执行器,确保生产过程的精确控制。
    - 使用建议:
    - 在安装时要确保接头连接紧密,以避免松动导致的信号传输不稳定。
    - 使用过程中要注意不要让电缆接触到高温物体或火焰,以免造成损坏。
    - 避免长时间暴露在阳光直射下,以防材料老化。
    - 在弯曲电缆时要注意弯曲半径,避免过小的弯曲半径导致电缆内部导线受损。

    兼容性和支持


    - 兼容性:本产品支持M12连接器,可与多种品牌的标准M12传感器和执行器兼容。此外,它还通过了UL、EAC、cULus等多项国际认证,确保其在世界各地的应用兼容性。
    - 支持和维护:Phoenix Contact 提供全方位的技术支持和服务,用户可以通过其官方网站获取详细的用户手册和技术文档。对于售后服务,如有任何问题,可直接联系当地的销售和技术支持团队,以获得及时有效的帮助。

    常见问题与解决方案


    - 问题1:如何检查电缆绝缘层是否破损?
    - 解决方案:使用绝缘电阻测试仪测量绝缘电阻,如果读数低于100 MΩ,则表明电缆可能存在问题。

    - 问题2:电缆为何容易断裂?
    - 解决方案:确保安装时电缆不被过度拉伸或弯折,且不要在高于允许温度范围的情况下使用。

    总结和推荐


    总的来说,这款SAC-8P-M12MS/3.0-PUR SH传感器/执行器电缆以其卓越的性能和广泛的适用性,成为了工业自动化领域的理想选择。无论是用于高精度的自动化生产线还是恶劣环境下的机械设备,该电缆均能提供稳定的信号传输和可靠的连接性能。因此,我强烈推荐使用这款高质量的产品。

1522781参数

参数
9.84'(3.00m)
零件状态 在售
