1501003

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器执行器电缆, SAC系列, 5芯, M12转M12
供应商型号: 3237132
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1501003

1501003概述

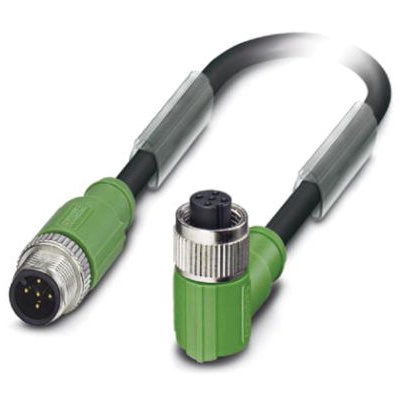

    # Phoenix Contact SAC-5P-M12MS/0.3-PUR/M12FR SH Sensor/Actuator Cable

    产品简介


    Phoenix Contact的SAC-5P-M12MS/0.3-PUR/M12FR SH传感器/执行器电缆是一款高性能的连接线缆,适用于工业自动化领域。这款电缆具有5个位置,采用耐火无卤素PUR材料制成,颜色为黑色灰色RAL 7021,屏蔽效果良好,插头为直型M12接口,插座为角型M12接口。产品线缆长度为0.3米,适用于严苛环境下的信号传输需求。

    技术参数


    电气参数
    - 额定电流:4A(在40°C时)
    - 额定电压:60V
    - 接触电阻:≤5mΩ
    - 绝缘电阻:≥100MΩ
    物理参数
    - 线缆长度:0.3米
    - 外径:5.9mm ±0.2mm
    - 弯曲半径:固定安装最小弯曲半径29.5mm,移动安装最小弯曲半径59mm
    - 保护等级:IP65/IP67
    - 工作温度范围:-25°C至90°C(插头/插座)
    材料特性
    - 内导体材料:裸铜绞合丝
    - 绝缘材料:聚丙烯(PP)
    - 屏蔽材料:镀锡铜编织网
    - 外护套材料:无卤素聚氨酯(PUR)
    - 阻燃等级:HB
    - 适应温度:固定安装-40°C至80°C,移动安装-25°C至80°C

    产品特点和优势


    SAC-5P-M12MS/0.3-PUR/M12FR SH传感器/执行器电缆具有以下特点和优势:
    - 安全且可靠的100%电气测试
    - 使用阻燃无卤素PUR材料制造
    - 在电磁干扰环境下提供360°全方位屏蔽
    - 插拔寿命超过100次
    - 最大弯曲次数达400万次

    应用案例和使用建议


    应用案例
    该电缆广泛应用于各种自动化设备、工业机器人和工业控制系统中,如PLC控制系统、伺服驱动器、传感器网络等。由于其卓越的电气特性和机械强度,它在工业现场的布线中非常可靠。
    使用建议
    在安装过程中,确保严格按照制造商的指导进行操作。考虑到其耐用性和可靠性,可以考虑增加弯曲半径以减少机械应力,特别是在频繁移动的安装场合。

    兼容性和支持


    该电缆适用于所有符合IEC 61076-2-101标准的M12接口设备。Phoenix Contact提供详细的用户文档和配套的配件工具,帮助用户更好地进行安装和维护。

    常见问题与解决方案


    问题1:如何测试线缆的电气性能?
    解决方案
    使用专门的电气测试仪检测接触电阻和绝缘电阻,确保数值符合技术参数要求。
    问题2:如何处理线缆的弯曲问题?
    解决方案
    根据产品说明书中的建议设置合适的弯曲半径,避免在过小的弯曲半径下过度弯曲。
    问题3:如何更换插头或插座?
    解决方案
    使用制造商提供的专用工具(如TSD-M 1,2NM扭矩螺丝刀)进行更换,确保连接的稳固性和安全性。

    总结和推荐


    总的来说,Phoenix Contact的SAC-5P-M12MS/0.3-PUR/M12FR SH传感器/执行器电缆以其出色的电气性能、高机械强度和可靠的屏蔽效果,在工业自动化领域具有显著的优势。我们强烈推荐此产品用于需要高稳定性和耐用性的应用场景。

1501003参数

参数
长*宽*高 300mm(长度)
零件状态 在售

1501003厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1501003数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1501003 1501003数据手册

1501003封装设计

查看详情并下载
Symbol
Footprint
3D Model
