2202895

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DIN导轨总线连接器,TBUS8-25,0-PPPPPPSS-7035,Conn Terminal Block 8 POS 2.54mm DIN Rail 6A
供应商型号: 651-2202895
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 插接式连接器 2202895

2202895概述


    产品简介

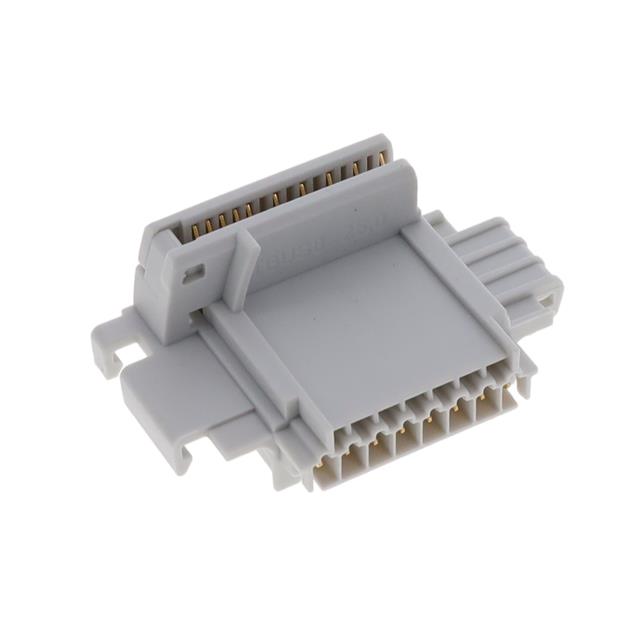

    TBUS8-25 DIN Rail Connector
    TBUS8-25是一款DIN导轨连接器,适用于自动化控制、工业设备和电力系统等领域。这款连接器具有轻灰色外壳,安装便捷,能够实现信号和数据传输的高效连接。TBUS8-25的特点在于其6A(并行触点)/4A(串行触点)的电流容量,以及32V的工作电压。它拥有8个位置,间距为2.54mm,这使得它可以轻松适配多种电子模块。

    技术参数


    | 参数 | 规格 |

    | 产品类型 | DIN导轨连接器 |
    | 额定电流(并行触点) | 6A |
    | 额定电流(串行触点) | 4A |
    | 额定电压(III/2) | 32V |
    | 额定电压(II/2) | 32V |
    | 机械寿命(插拔次数) | 500次 |
    | 接触材料 | 铜合金 |
    | 表面处理 | 金镀层 |
    | 工作温度范围 | -40°C至105°C(操作) |
    | 贮存/运输温度范围 | -40°C至55°C |
    | 相对湿度(贮存/运输) | 30%至70% |
    | 包装方式 | 纸板包装 |

    产品特点和优势


    1. 空间节省:TBUS8-25采用DIN导轨安装方式,在模块下方安装,有效节省空间。
    2. 简单安装:设计巧妙的接触方式允许电子模块直接“卡扣”安装,方便快捷。
    3. 高效通信:并行和串行触点的设计,确保高效的信号和数据传输,无需额外布线。
    4. 可靠性高:金镀层接触垫提供了优异的导电性和耐久性。
    5. 广泛认证:通过cULus、UL和VDE等多项认证,保证了产品的可靠性和安全性。

    应用案例和使用建议


    应用案例:
    TBUS8-25常用于连接ICS和ME-IO系列的各种电子模块。在工业环境中,这种连接器能够显著提高系统的可靠性和效率,减少因布线导致的故障。
    使用建议:
    - 确保所有连接都符合IEC 60664-1:2007-04标准规定的最小空气间隙和爬电距离。
    - 在高湿度环境下使用时,需要特别注意环境条件以确保电气安全。
    - 安装前检查连接器是否完好无损,避免在运输过程中受到损伤。

    兼容性和支持


    TBUS8-25具有广泛的兼容性,能够与多种DIN导轨兼容,并支持与各种电子模块的连接。制造商提供详细的技术文档和在线支持,用户可以通过官网获取更多技术支持和培训资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时出现异常噪音 | 检查接触部分是否有异物或损坏,必要时更换新的连接器 |
    | 连接后信号不稳定 | 检查连接器是否安装正确,确认导线是否松动 |
    | 无法锁定 | 确认锁扣是否正常,如有损坏需更换 |

    总结和推荐


    总体而言,TBUS8-25是一款高质量的DIN导轨连接器,具有显著的空间节约优势、易于安装的特点和广泛的应用场景。通过其高效的数据和信号传输能力,以及卓越的安全性和可靠性,TBUS8-25无疑能够满足大多数工业和自动化控制的需求。如果您正在寻找一个既实用又可靠的连接解决方案,TBUS8-25无疑是您的理想选择。

2202895参数

参数
长*宽*高 25mm(长度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2202895厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2202895数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 2202895 2202895数据手册

2202895封装设计

查看详情并下载
Symbol
Footprint
3D Model
