1085170

产品分类: 计算机网络
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 以太网交换机, FL SWITCH 1000 系列, 5个RJ45 端口, 10/100Mbit/s, RJ45
供应商型号: 277-1085170-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 计算机网络 1085170

1085170概述

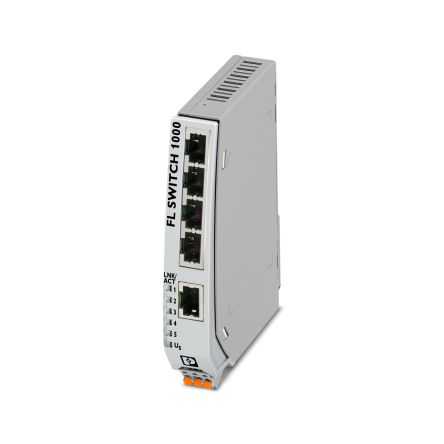

    FL SWITCH 1005NT - 工业以太网交换机

    1. 产品简介


    FL SWITCH 1005NT 是一款专为工业环境设计的五端口百兆以太网交换机。该产品支持10/100 Mbps传输速率,具备自动数据传输速度检测功能和自动交叉检测功能,确保快速便捷的安装设置。此外,它还符合PROFINET Conformance Class A标准,适用于实时数据交换,并支持增强型流量优先级管理协议,是工业自动化应用的理想选择。

    2. 技术参数


    - 基本参数
    - 产品型号:FL SWITCH 1005NT
    - 物料号:1085170
    - 尺寸:宽 22.5 mm × 高 117 mm × 深 84 mm
    - 重量(含包装):289.2 克
    - 重量(不含包装):202 克
    - 国家原产地:中国台湾(TW)

    - 接口与电气特性
    - 端口数量:5个RJ45端口
    - 传输速率:10/100 Mbps
    - 电源电压范围:直流9 V 至 32 V,交流18 V 至 30 V(50/60 Hz)
    - 最大功率消耗:1.035 W(在24 V 直流条件下)
    - 电流消耗:典型值21 mA(在24 V 直流条件下)
    - 工作环境
    - 操作温度范围:-40°C 至 75°C
    - 存储/运输温度范围:-40°C 至 85°C
    - 湿度范围:操作环境下的湿度为5% 至 95%(非冷凝)
    - 振动:符合IEC 60068-2-6标准的5g, 150 Hz振动
    - 冲击:30g(符合EN 60068-2-27标准)

    3. 产品特点和优势


    - 简化安装:自动协商和自动交叉检测功能简化了安装和配置过程。
    - 本地诊断指示:具有LED状态指示灯,方便故障排查。
    - 支持多种标准:符合PROFINET Conformance Class A标准,支持能量效率以太网(IEEE 802.3az),并支持PROFINET PTCP过滤器。
    - 强化流量优先级:提供增强的流量优先级管理,确保自动化协议的数据传输可靠性。

    4. 应用案例和使用建议


    应用案例
    FL SWITCH 1005NT 广泛应用于工业自动化系统,例如制造工厂、物流中心和其他需要高速数据传输的环境。由于其宽温范围和高抗振性能,该产品特别适合在恶劣环境中使用,如高温或低温条件。
    使用建议
    - 在安装过程中,确保所有端口正确连接,并进行适当的自动协商和自动交叉检测。
    - 定期检查LED状态指示灯,以监控交换机的工作状态和网络健康状况。
    - 考虑到环境因素的影响,定期清洁设备以防止灰尘积累,避免影响散热效果。

    5. 兼容性和支持


    FL SWITCH 1005NT 可与其他兼容工业标准的设备轻松集成。制造商提供了详尽的技术支持和售后服务,包括文档下载、故障排除指南和技术咨询。

    6. 常见问题与解决方案


    - 问题1:设备无法正常启动。
    - 解决方案:检查电源线和电源适配器,确认输入电压符合要求。
    - 问题2:部分端口无法连接。
    - 解决方案:重新进行自动协商和自动交叉检测。
    - 问题3:网络连接不稳定。
    - 解决方案:检查网络电缆是否有损坏,必要时更换新线。

    7. 总结和推荐


    FL SWITCH 1005NT是一款具备多项先进特性的工业以太网交换机,非常适合于工业自动化领域的应用。它不仅具备简化的安装和配置功能,还在性能、可靠性和抗环境干扰能力方面表现出色。对于需要稳定高效数据传输的应用场景,推荐选用这款交换机。

1085170参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1085170厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1085170数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 计算机网络 PHOENIX CONTACT 1085170 1085170数据手册

1085170封装设计

查看详情并下载
Symbol
Footprint
3D Model
