首页  >  产品百科  >  3249208

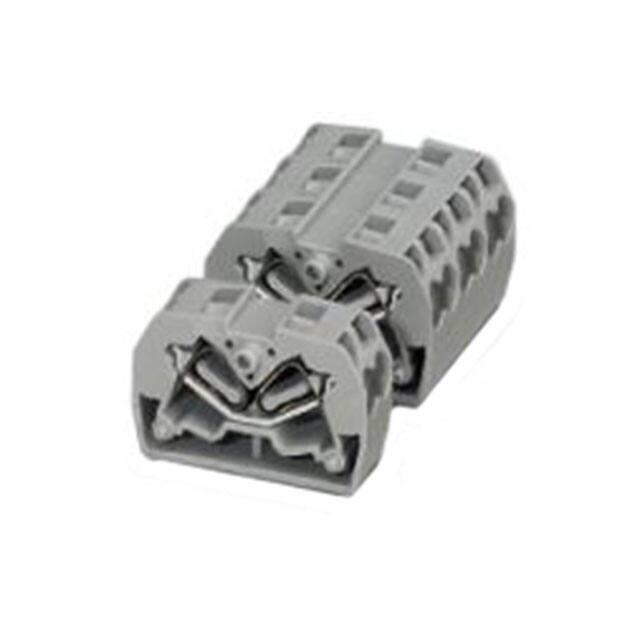

3249208

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,微型直通式接线端子,MSDBV2,5-MBU,菲尼克斯 导轨式接线端子排, MSDBV 2.5-M BU系列, 弹簧夹端接, 24A
供应商型号: Q-3249208
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 端子 - 专用端子 3249208

3249208概述

    # Mini Feed-Through Terminal Block MSDBV 2,5-M BU 技术手册

    产品简介


    本手册介绍了型号为MSDBV 2,5-M BU的迷你贯通接线端子。这种端子是广泛应用于工业自动化控制和配电系统中的关键组件。它主要用于保护和连接导线,适用于各种高密度安装需求。其紧凑设计使得可以在狭小的空间内实现高效布局,适合用于工业控制柜和其他需要密集布线的环境中。

    技术参数


    以下是从技术手册中提取的关键技术参数和技术规格:
    | 参数 | 描述 |

    | 产品编号 | 3249208 |
    | 连接方法 | 弹簧夹连接 |
    | 导体截面积 | 固体:0.08 mm² 至 4 mm² (AWG 28 至 12) |
    | 宽度 | 10.4 mm |
    | 高度 | 22 mm |
    | 色彩 | 蓝色 |
    | 安装方式 | 直接安装带法兰 |
    工作条件
    - 环境污染等级:3级
    - 过电压类别:III 类
    - 绝缘材料组别:I类
    - 最大负载电流:30 A(导体截面积为4 mm²时)
    - 额定电流:24 A
    - 额定电压:800 V
    - 冷态绝缘材料的应用温度:-60°C
    尺寸与规格
    - 长度:32 mm
    - 宽度:10.4 mm
    - 高度:22 mm
    其他
    - 认证:符合中国RoHS要求,UL 94 V0阻燃等级,多项国际认证(如UL Recognized,CSA,VDE等)

    产品特点和优势


    1. 紧凑设计:节省空间,便于在DIN导轨上安装,适用于15 mm宽度的导轨。
    2. 清晰排列:标记所有接线端点,方便识别和连接。
    3. 灵活分布:标准插件桥接,便于分配电位。

    应用案例和使用建议


    - 工业自动化控制柜:该产品因其体积小、连接方便等特点,特别适合于工业控制柜的布线,能够提高空间利用率并简化布线复杂性。
    - 电气工程:通过弹簧夹连接技术,能够确保长期稳定的电气连接。安装和维护过程简单,减少操作风险。
    使用建议
    1. 环境适应性:在选择安装位置时,应注意周围环境条件,特别是温度和湿度的影响。
    2. 定期检查:在高负载或恶劣环境下,定期检查连接的稳定性有助于延长使用寿命。

    兼容性和支持


    - 该产品与多种终端标记附件和辅助工具兼容,例如标牌和标签条。
    - 制造商提供详尽的技术支持和维护服务,以帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:如何正确安装和连接终端?
    - 解答:遵循手册中的指示,先剥离导线,然后插入导线并拧紧螺丝或使用弹簧夹确保稳固连接。
    - 问题2:产品在什么情况下会达到其最大负载?
    - 解答:产品最大负载电流为30 A(对于4 mm²导线),建议不超过此值,以避免过载。

    总结和推荐


    这款MSDBV 2,5-M BU迷你贯通接线端子凭借其紧凑的设计、清晰的标识和高度的安全性能,在工业自动化和配电系统中表现出色。推荐在需要高效且可靠的布线解决方案的场合下使用。产品具备广泛的认证和高安全标准,可以满足不同行业的需求,是一流的选择。

3249208参数

参数
长*宽*高 32mm(长度)*22mm(高度)
安装方式 直接安装
零件状态 在售
包装方式 散装

3249208厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3249208数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3249208 3249208数据手册

3249208封装设计

查看详情并下载
Symbol
Footprint
3D Model
