2900761

产品分类: D-Sub线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 串口线, 37 针 D-sub母座转37 针 D-sub母座, 8m长
供应商型号: 2900761-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT D-Sub线缆 2900761

2900761概述

    高质量电子元器件产品技术手册

    产品简介

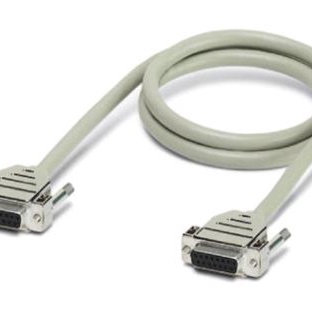

    PHOENIX CONTACT的CABLE-D...SUB电缆是一款预组装和屏蔽的D-SUB电缆,适用于工业环境中控制和信号传输。这些电缆特别适合用于VarioFace接口模块(参见INTERFACE目录),能够实现控制系统和现场级之间的快速便捷连接。每个信号路径可传输高达2安培的电流,得益于较大的导体横截面积。此款电缆有五种配置版本可供选择:一端为D-SUB母头连接器,另一端为D-SUB针条;两端均为D-SUB母头连接器;两端均为D-SUB针条;一端为D-SUB母头连接器,另一端为开放线缆端口;一端为D-SUB针条,另一端为开放线缆端口。

    技术参数


    - 最大允许工作电压:25 V交流/60 V直流
    - 每路径的最大允许电流:2 A
    - 最大导体电阻:0.09Ω/m
    - 温度范围:-20°C至50°C
    - 屏蔽层:镀锡铜编织屏蔽层,约85%覆盖
    - 插入/拔出周期:>200次
    - 导体横截面:24 AWG/0.25 mm²
    - 外径:
    - 9位:7.5 mm
    - 15位:9 mm
    - 25位:10.5 mm
    - 37位:12 mm
    - 50位:13.5 mm

    产品特点和优势


    该CABLE-D...SUB电缆具有如下显著优势:
    - 强大的电磁干扰防护能力,使得在干扰环境下也能稳定工作。
    - 大导体横截面设计允许每个信号路径承载较高的电流。
    - 拥有多种配置版本,满足不同应用场景需求。
    - 稳固耐用,插拔次数超过200次,保证长期使用可靠性。
    - 经过短路、极性反转和开路测试,确保产品功能正常,避免启动时繁琐的故障排查。

    应用案例和使用建议


    1. 应用场景
    - 连接自动化生产线上的控制器与传感器
    - 用于各种需要可靠通信和数据传输的工业设备
    - 适用于机器人控制系统与机械臂间的信号传递
    2. 使用建议
    - 在高振动或极端温度环境下,应选择屏蔽效果更好的电缆。
    - 使用前应检查电缆型号和长度,确保与所需设备相匹配。
    - 安装时注意保持适当的弯曲半径,防止损伤电缆。
    - 建议使用符合标准的连接器以提高系统的整体性能。

    兼容性和支持


    该电缆可以与PHOENIX CONTACT的其他接口产品完美兼容,如VarioFace系列。制造商提供全面的技术支持和售后服务,包括但不限于安装指南、故障排除手册及在线技术支持。

    常见问题与解决方案


    1. 问题:电缆过热
    - 解决方案:检查是否有短路现象发生,并确认电缆的工作电压不超过额定值。
    2. 问题:信号传输不稳定
    - 解决方案:确保所有连接都牢固无误,并检查是否存在外部电磁干扰源。
    3. 问题:电缆表面破损
    - 解决方案:避免在尖锐物体附近敷设电缆,并定期进行外观检查。

    总结和推荐


    PHOENIX CONTACT的CABLE-D...SUB电缆凭借其出色的抗干扰性能、大电流承载能力和多样的配置选项,在工业自动化领域表现出色。无论是用于自动化生产线还是机器人系统,它都是理想的选择。鉴于其卓越的质量和广泛的应用前景,我们强烈推荐此款电缆。

2900761参数

参数
26.25' (8.00m)
零件状态 在售
包装方式 散装
