2203389

产品分类:
厂牌: PHOENIX CONTACT
产品描述: Side Panel For Use With Housing Half Shells, Polycarbonate
供应商型号: 2821915
供应商: 海外现货
标准整包数: 1

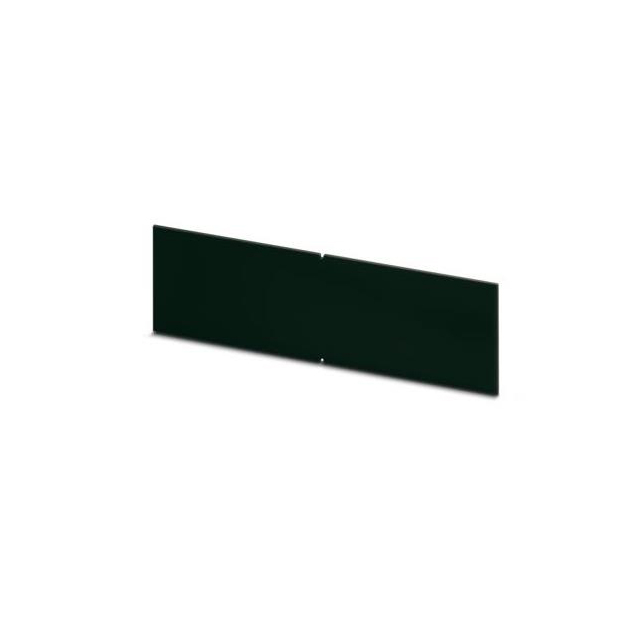

PHOENIX CONTACT  2203389

2203389概述


    产品简介


    UCS系列通用电子外壳
    UCS系列电子外壳由两半壳组成,可与两种不同高度的侧板组合使用。这些外壳分为四个尺寸,提供多种颜色选择。该系列主要用于容纳印刷电路板(PCB),并具备灵活的安装方式,能够适配多种PCB形式。UCS系列适用于工业控制、自动化系统、通信设备等多种领域,提供了良好的保护性和灵活性。

    技术参数


    - 尺寸:四种不同尺寸,具体尺寸如下:
    - 125 x 87 mm
    - 145 x 125 mm
    - 195 x 145 mm
    - 237 x 195 mm
    - 高度:两种高度选项,分别为47 mm 和 67 mm。
    - 颜色:浅灰色(接近RAL 7035)、深黑色(接近RAL 9005)、青蓝色(接近RAL 5018)。
    - 材料:外壳采用聚碳酸酯(PC)材质,防火等级UL 94 V0。
    - 温度范围:-40°C 至 +85°C。
    - 打印空间:最大打印空间见下图。
    - 切口空间:详细见“空间切口”部分。
    - 功率损耗:根据不同的外壳尺寸,最大功率损耗分别为9 W、11 W、20 W、30 W。
    - 防护等级:IP40。

    产品特点和优势


    1. 多种颜色和尺寸选择:提供多样化的外观设计和适用范围,适应不同的需求和视觉要求。
    2. 高防护等级:达到IP40标准,有效防止灰尘和小颗粒进入。
    3. 可定制化:支持客户自定义颜色和PCB安装方式,提升灵活性。
    4. 良好的散热性能:根据不同尺寸提供不同功率损耗指标,确保散热良好。
    5. 安装简便:多种配件如粘合底座、支架等可简化安装过程,提升用户体验。

    应用案例和使用建议


    UCS系列电子外壳广泛应用于工业自动化、通信设备、智能控制系统等领域。例如,一种常见的应用场景是在工业控制系统中,用于容纳多个PCB模块,实现集中管理。用户可以参考附带的模板进行PCB的安装,并利用提供的粘合底座固定,以避免因振动导致的松动。另外,建议用户定期检查连接部位,确保所有紧固件稳固可靠,延长使用寿命。

    兼容性和支持


    - 兼容性:该系列电子外壳可以适配多种尺寸和形式的PCB,适用于不同的应用场景。
    - 支持:PHOENIX CONTACT公司提供了详尽的技术文档和在线工具(如配置器),帮助用户快速选型和创建适合的电子外壳。此外,他们还提供相应的配件和安装指南,便于用户进行装配。

    常见问题与解决方案


    1. 如何正确安装PCB?
    - 确保使用正确的工具(T7扭矩螺丝刀),并将PCB安装到特定的角块上,按照说明书中的扭矩值拧紧螺丝。
    2. 外壳如何保持封闭性?
    - 使用自攻T10 Torx螺丝固定外壳,同时注意每次拆卸后的重复使用次数不超过10次,以保持密封效果。
    3. 如果需要墙面安装,应注意什么?
    - 替换原有角块为带有纵向孔的角块,并使用指定的S5螺钉(直径4.0mm)进行固定。

    总结和推荐


    总体而言,UCS系列电子外壳具有出色的防护能力、广泛的兼容性和优良的用户友好性。适用于多种应用场景,特别是在需要较高防护等级和定制化需求的场合。对于那些寻求高效、可靠且易于安装的电子外壳的工程师和技术人员来说,这是一个非常值得考虑的选择。因此,我强烈推荐此系列产品。

2203389参数

参数
长*宽*高 237mm*208mm*67mm
零件状态 在售
包装方式 散装

2203389厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2203389数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT PHOENIX CONTACT 2203389 2203389数据手册

2203389封装设计

查看详情并下载
Symbol
Footprint
3D Model
