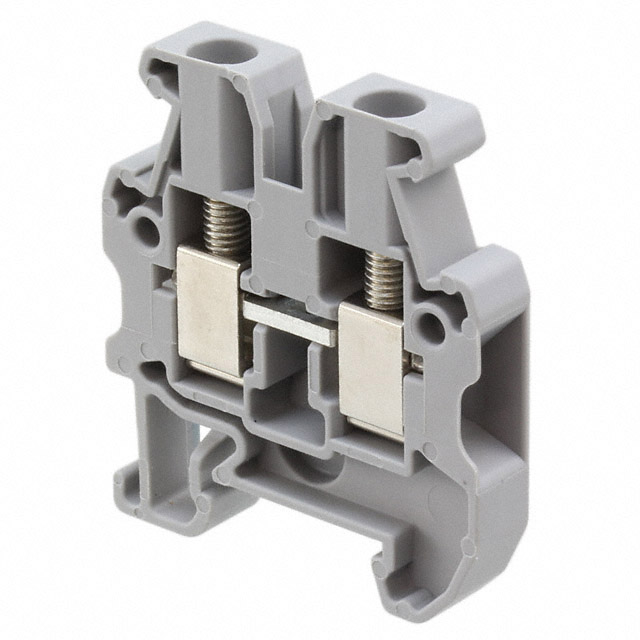

3248030

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,微型直通式接线端子,MUT2,5,菲尼克斯 直通式接线端子 , MUT 2.5系列, 单层, 灰色, 螺钉端接, 24A
供应商型号: PYA-3248030
供应商: 海外现货
标准整包数: 50

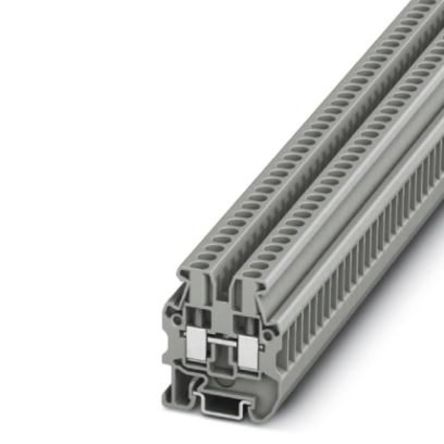

PHOENIX CONTACT 端子 - 专用端子 3248030

3248030概述

    Mini Feed-Through Terminal Block MUT 2,5 技术手册深度解读

    产品简介


    Mini Feed-Through Terminal Block MUT 2,5(型号:3248030)是一款专为紧凑型接线设计的小型端子块,适用于需要高效空间利用和便捷操作的工业应用场景。该产品提供可靠的螺钉连接方式,导线截面积支持从0.2 mm²到4 mm²的范围。它不仅具备良好的绝缘性能,还支持通过DIN 15导轨安装,特别适合各种配电柜及控制柜的安装需求。该终端块广泛应用于电力传输、自动化控制系统、工业机械等领域。

    技术参数


    | 参数类别 | 技术规格 |

    | 连接方式 | 螺钉连接 |
    | 导线截面积 | 固体导线:0.2 mm² 至 4 mm²
    绞合导线:0.2 mm² 至 4 mm² |
    | 颜色 | 灰色 |
    | 宽度 | 5.2 mm |
    | 长度 | 29.9 mm |
    | 高度 | 34 mm(符合DIN 15标准) |
    | 电压等级 | 额定电压:500 V
    最大浪涌电压:6 kV |
    | 电流承载能力 | 最大负载电流:32 A(4 mm²导线时) |
    | 绝缘材料 | PA,符合UL 94 V0标准 |
    | 温度指数 | 130°C(针焰测试有效持续时间30秒) |
    | 包装单位 | 单个装:1 pc |

    产品特点和优势


    1. 空间节约设计:采用紧凑设计,配合DIN 15导轨安装,有效节省布线空间。
    2. 清晰标记:所有端点均有清晰标识,便于安装和后期维护。
    3. 便捷分布:标准化插件桥的设计,方便快速实现电位分配。
    4. 卓越的机械稳定性:通过多项严格的振动和冲击测试,确保长期稳定运行。
    5. 防火等级:符合UL 94 V0标准的绝缘材料,具有极高的阻燃性。

    应用案例和使用建议


    1. 配电系统:可用于各种工业控制柜的接线和分线,例如电机控制中心。
    2. 轨道交通:满足EN 50155标准的振动和冲击测试要求,适合列车内部电气系统。
    3. 机器制造:在机械制造中可作为快速连接器,提升生产效率。
    使用建议:
    - 在高振动环境下安装时,确保螺丝紧固力在指定范围内(0.5 Nm至0.6 Nm),以避免接触不良。
    - 导线连接时需精确剥离导线长度(约9 mm),确保连接牢固可靠。
    - 使用插件桥时,确保其型号与规格一致,防止接触问题。

    兼容性和支持


    该产品与其他DIN 15导轨设备完全兼容,可无缝集成到现有的控制面板中。制造商提供了全面的技术支持和维护服务,确保用户获得最佳体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 螺丝连接处松动 | 检查并调整螺丝紧固力至0.5 Nm 至0.6 Nm |
    | 插拔桥接触不良 | 更换匹配的插拔桥,确保安装正确 |
    | 绝缘性能下降 | 检查是否有物理损伤或灰尘堆积,清洁后重新安装 |

    总结和推荐


    Mini Feed-Through Terminal Block MUT 2,5凭借其紧凑设计、高效性能和广泛应用的兼容性,成为工业接线领域的优秀选择。其高安全性、可靠性和易于维护的特点使其在配电柜、铁路运输和机械设备中表现出色。如果您正在寻找一款既经济又高效的终端块产品,这款产品无疑是理想之选。强烈推荐此款产品用于各类电气项目中。

3248030参数

参数
长*宽*高 29.9mm*5.2mm*34mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3248030厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3248030数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3248030 3248030数据手册

3248030封装设计

查看详情并下载
Symbol
Footprint
3D Model
