3244465

产品分类: 线缆工具
厂牌: PHOENIX CONTACT

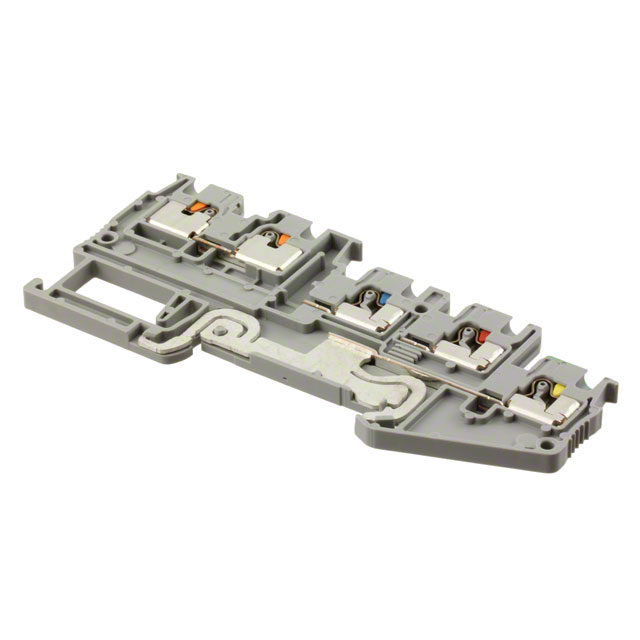

产品描述: 菲尼克斯,PTIO1,5/S/4-PE,传感器/执行器端子,菲尼克斯 导轨式接线端子排, PTIO 1.5/S/4-PE系列, 四层, 灰色, 推入式端接, 13.5A
供应商型号: Q-3244465
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 线缆工具 3244465

3244465概述

    Sensor/Actuator Terminal Block PTIO 1.5/S/4-PE 技术手册

    产品简介


    本产品是传感器/执行器终端块,型号为PTIO 1.5/S/4-PE(产品编号:3244465)。该终端块采用压接连接方式,适用于连接截面积在0.14 mm²至1.5 mm²范围内的导线,对应的美制线规(AWG)规格为26到14。产品尺寸为宽度3.5 mm,长度90.8 mm,高度分别为41.5 mm(针对NS 35/7.5型安装)和49 mm(针对NS 35/15型安装)。其灰白色的外观设计使其在各种工业环境中易于识别。

    技术参数


    - 额定电压(UN):250 V
    - 额定电流(IN):13.5 A
    - 最大负载电流:13.5 A
    - 额定冲击电压(Uimp):4 kV
    - 污染等级:3
    - 浪涌电压类别:III
    - 绝缘材料组别:I
    - 安装类型:NS 35/7.5 和 NS 35/15
    - 连接方式:压接连接
    - 适用导线截面积:0.14 mm² - 1.5 mm²
    - 适用美制线规(AWG):26 - 14
    - 最大拉力:0.14 mm²时为10 N;1.5 mm²时为40 N
    - 耐振动测试:通过(f1 = 5 Hz 至 f2 = 250 Hz)
    - 耐冲击测试:通过(半正弦波,30 g 加速度,18 ms 冲击持续时间)

    产品特点和优势


    PTIO 1.5/S/4-PE 终端块具有以下显著特点和优势:
    - 系统特性:集成于CLIPLINE完整系统中,便于快速安装和工具无需求的布线操作。
    - 紧凑设计:采用前端连接方式,适合在空间有限的场合中进行安装。
    - 额外测试连接:在双功能轴上提供额外的测试连接点,确保更高的安全性和可靠性。
    这些特点使该产品在多种工业环境中表现出色,特别是在需要高可靠性和安全性的场合中应用广泛。

    应用案例和使用建议


    应用场景:
    该终端块可广泛应用于自动化生产线、机器人控制系统、楼宇自动化系统等领域,特别适合于那些需要频繁插拔、紧凑空间安装和高安全性要求的应用环境。
    使用建议:
    - 在安装前检查导线截面积是否符合产品要求,确保安装过程中无损坏。
    - 使用合适的剥线工具,保证导线末端长度精确且平整。
    - 安装时务必遵循标准 IEC 60947-7-1 / IEC 60947-7-2 进行,以确保连接的安全性和稳定性。
    - 对于需要频繁插拔的场合,建议定期进行连接检查和维护。

    兼容性和支持


    PTIO 1.5/S/4-PE 终端块适用于标准安装轨道(如NS 35/7.5和NS 35/15),与其他同类型号的终端块具有良好的互换性。Phoenix Contact公司提供了详尽的技术文档和在线支持服务,包括产品安装指导、故障排除指南及长期技术支持。

    常见问题与解决方案


    1. 问题:导线插入困难。
    - 解决方案:确认导线截面积是否符合规格,尝试重新剥线并保持导线末端平直。
    2. 问题:导线接触不良。
    - 解决方案:检查导线是否已正确插入并紧固,必要时可以使用剥线工具重新处理导线末端。
    3. 问题:终端块固定不牢固。
    - 解决方案:确保安装在标准安装轨上,并使用适当的安装工具,避免过紧或过松。

    总结和推荐


    综上所述,PTIO 1.5/S/4-PE 终端块凭借其卓越的设计和高性能,在各种复杂工业环境中表现出色。其独特的设计特性、严格的测试标准以及全面的支持体系,使其成为理想的选择。强烈推荐给需要高可靠性和安全性的应用场合。

3244465参数

参数
长*宽*高 90.8mm*3.5mm*40mm
安装方式 推入式
零件状态 在售
包装方式 散装

3244465厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3244465数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 线缆工具 PHOENIX CONTACT 3244465 3244465数据手册

3244465封装设计

查看详情并下载
Symbol
Footprint
3D Model
