1803303

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MC1,5/5-G-3,81,PCB插座,Phoenix Contact 3.81mm间距5p插拔式接线端子 插座头, MC 1.5/ 5-G-3.81系列, 300.0 v, 焊接
供应商型号: 1803303
供应商: 国内现货
标准整包数: 90
PHOENIX CONTACT 矩形连接器 - 外壳 1803303

1803303概述

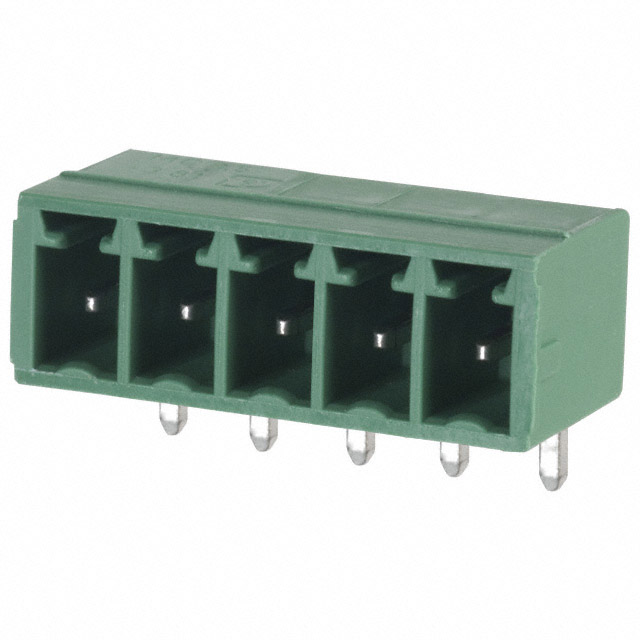

    # Phoenix Contact MC 1,5/5-G-3,81 PCB Header 技术手册

    产品简介


    Phoenix Contact MC 1,5/5-G-3,81 PCB Header 是一款工业级印刷电路板连接器,专为严苛的应用环境设计。该产品属于 COMBICON 连接器系列的一部分,主要应用于工业自动化、电力传输和通信系统等领域。其核心功能是为各种设备提供可靠的电气连接,支持高电流和电压传输,同时具备良好的绝缘性和耐久性。
    产品类型:PCB Headers
    主要功能:提供稳定可靠的电气连接
    应用领域:工业自动化、电力传输、通信系统

    技术参数


    | 参数类别 | 规格说明 |

    | 基本规格 | 卧式安装、针数 5、间距 3.81 mm |
    | 额定电流(IN) | 8 A |
    | 额定电压(UN) | 160 V |
    | 接触电阻 | 1.3 mΩ(R1),1.5 mΩ(R2) |
    | 绝缘电阻 | 邻近位置 >5 MΩ |
    | 工作温度范围 | 操作:-40°C 至 +100°C;存储/运输:-40°C 至 +70°C |
    | 环境湿度 | 存储/运输:30% 至 70% |
    | 针脚长度 | 3.4 mm |
    | 材料 | 接触材料为铜合金,表面镀锡(Sn)和镍(Ni) |

    产品特点和优势


    1. 广泛适用性:采用全球通用的焊接安装方式,可适应多种设备设计需求。
    2. 高可靠性:通过 IEC 和 ISO 多项严格测试,确保长期稳定性。
    3. 环保合规:符合欧盟 RoHS 和 REACH 标准,环保友好且无有害物质。
    4. 灵活性强:适用于多种连接技术和配置,满足多样化需求。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于控制柜内连接传感器和执行器。
    - 电力系统:为配电盘和开关柜提供可靠连接。
    - 通信设施:连接信号处理模块和主板。
    使用建议
    1. 环境适应性:确保安装环境温度不超出额定范围,避免因过热导致接触不良。
    2. 安装规范:按照波峰焊工艺要求进行焊接,确保接触良好。
    3. 维护建议:定期检查连接状态,避免因松动导致的电气故障。

    兼容性和支持


    - 兼容性:支持与其他标准 PCB 板卡的连接,兼容多种型号插头。
    - 技术支持:制造商提供全面的技术文档和支持服务,用户可通过官网下载详细资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过高 | 检查焊接质量,确保无氧化层或杂质。 |
    | 插拔力异常 | 确保插头和插座匹配良好。 |
    | 工作温度过高 | 调整环境温度,必要时增加散热措施。 |

    总结和推荐


    综上所述,Phoenix Contact MC 1,5/5-G-3,81 PCB Header 是一款高性能、高可靠性的连接器,适合各种工业应用场景。其显著优势在于广泛的兼容性、严格的品质保障和完善的售后服务。对于需要稳定电气连接的场合,这款产品无疑是一个明智的选择。
    推荐指数:★★★★★
    适用人群:工业自动化工程师、电力系统设计师
    如需进一步了解或购买,请访问官方网站:[Phoenix Contact 官网](https://www.phoenixcontact.com)。

1803303参数

参数
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 焊接
针脚数 5pin
类型 接头,公引脚,带罩(4 面)
长*宽*高 9.2mm*20.44mm*10.65mm
安装方式 焊接安装
应用等级 工业级
零件状态 在售
包装方式 散装

1803303厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1803303数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1803303 1803303数据手册

1803303封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ ¥ 2.1676
库存: 90
起订量: 90 增量: 0
交货地:
最小起订量为:90
合计: ¥ 195.08
