首页  >  产品百科  >  2904265

2904265

产品分类: 接线板-接口模块
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact
供应商型号: 8572247
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线板-接口模块 2904265

2904265概述

    VARIOFACE 模块技术手册

    产品简介

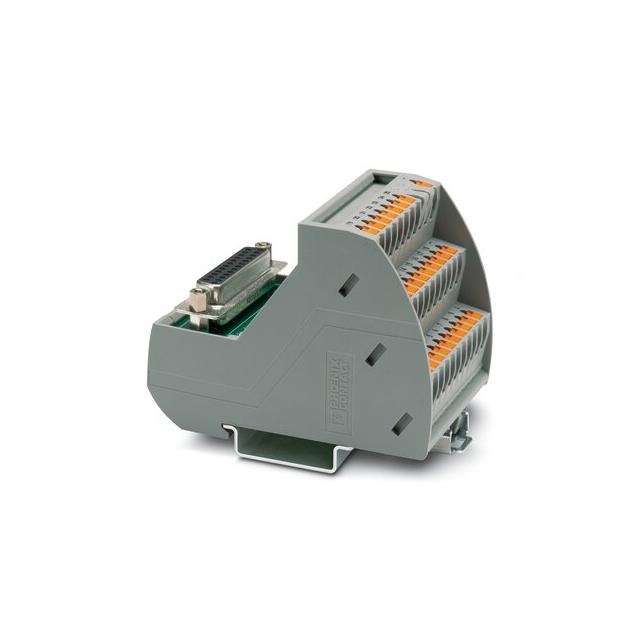

    VARIOFACE模块是一种具有推入式连接和D-sub微型插座条的接口模块,适用于安装在NS 35导轨上。它配备了一个LED状态指示灯,可支持25个位置的连接。该产品是工业自动化和控制领域中不可或缺的一部分,广泛应用于数据采集、通信系统、机械设备和自动化控制系统等场合。

    技术参数


    以下是VARIOFACE模块的主要技术参数:
    - 尺寸:宽度为57.1毫米,高度为75.8毫米,深度为63毫米。
    - 环境条件:
    - 运行温度范围:-20°C至+50°C
    - 存储/运输温度范围:-20°C至+70°C
    - 电气特性:
    - 额定电压:24 V DC
    - 最大电流承载能力:每个分支2 A
    - 推入式连接导线截面积(实心/绞合):最小0.14 mm²,最大2.5 mm²
    - D-SUB连接孔数量:25个
    - 标准和认证:
    - IEC 60664
    - DIN EN 50178
    - IEC 62103
    - CSA / UL Recognized
    - cUL Recognized
    - cULus Recognized

    产品特点和优势


    - 高效连接:推入式连接方式简化了接线过程,提高了装配效率。
    - 多重保护:符合IEC 60664、DIN EN 50178和IEC 62103标准,确保安全可靠。
    - 环境适应性强:能够在宽泛的温度范围内稳定工作。
    - 易于识别:配备LED状态指示灯,方便实时监控连接状态。

    应用案例和使用建议


    VARISOFACE模块常用于工业自动化系统中的数据传输接口,例如机器人控制系统、PLC(可编程逻辑控制器)和其他机械设备的控制面板。在实际使用中,应注意保持适当的电缆长度以避免信号干扰,并定期检查接线端子的状态以确保稳定运行。
    使用建议:
    - 在接线前仔细核对所用电缆的规格,确保符合产品要求。
    - 使用合适的工具剥除导线绝缘层,避免损伤内部导体。
    - 定期检查模块上的LED指示灯,及时发现并排除故障。

    兼容性和支持


    该模块与其他标准D-SUB插座兼容,可以方便地与各种不同类型的设备进行连接。Phoenix Contact公司提供了详尽的技术支持文档,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    - 问题:接线时发现无法正常插入导线。
    - 解决方法:请确认导线直径是否符合规定,并使用适当的工具剥除绝缘层。

    - 问题:模块无法通电。
    - 解决方法:检查电源输入是否正确,确认所有接线连接无误。

    总结和推荐


    综上所述,VARIOFACE模块是一款高性能的接口模块,具备出色的电气特性和稳定性。它的设计紧凑且易于安装,特别适合于需要高密度连接的应用场景。对于工业自动化领域的专业用户来说,这款产品无疑是一个值得信赖的选择。强烈推荐在相关的工业项目中选用此产品。

2904265参数

参数
长*宽*高 57.1mm*75.79mm*75.8mm
安装方式 弹簧安装,支架安装,板安装,螺纹安装
零件状态 在售
包装方式 散装

2904265厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2904265数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-接口模块 PHOENIX CONTACT 2904265 2904265数据手册

2904265封装设计

查看详情并下载
Symbol
Footprint
3D Model
