3210279

产品分类: 接线座- 隔板块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PT2,5-QUATTRO-DIO/R-L,元件端子,菲尼克斯 直通式接线端子 , PT 2.5-QUATTRO-DIO/R-L系列, 单层, 灰色, 推入式端接, 500mA
供应商型号: Q-3210279
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 接线座- 隔板块 3210279

3210279概述


    产品简介

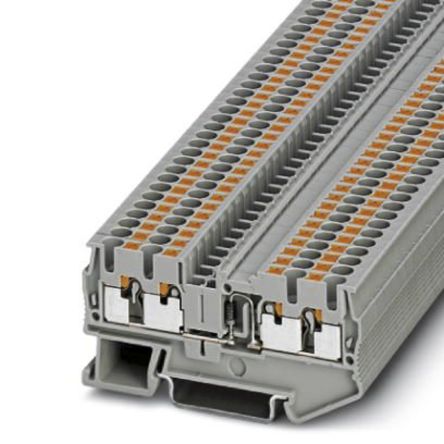

    PIT 2,5-QUATTRO-DIO/R-L是一款由PHOENIX CONTACT生产的穿通式接线端子块。它采用腿弹簧连接方式,适用于0.14 mm²到4 mm²的导线截面积,对应于AWG 26到12。此产品的主要功能是为电子电路提供稳定可靠的连接点,广泛应用于工业自动化、建筑电气、铁路信号系统等领域。

    技术参数


    基本参数
    - 类型: 穿通式接线端子块
    - 连接方式: 腿弹簧连接
    - 导线截面积范围: 0.14 mm² 至 4 mm²(实心导线);0.14 mm² 至 2.5 mm²(绞合导线)
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 颜色: 灰色
    - 宽度: 5.2 mm
    - 长度: 72 mm
    - 高度: 高度为7.5 mm时为36.5 mm;高度为15 mm时为44 mm
    - 额定浪涌电压: 8 kV
    - 污染等级: 3
    - 浪涌电压类别: III
    - 绝缘材料组: I
    - 额定电流: 0.5 A(最大电流取决于二极管)
    连接数据
    - 最小导线截面积:
    - 实心导线: 0.14 mm²
    - 绞合导线: 0.14 mm²
    - 最大导线截面积:
    - 实心导线: 4 mm²
    - 绞合导线: 2.5 mm²
    - 绞合导线带套筒:
    - 最小导线截面积: 0.14 mm²
    - 最大导线截面积: 2.5 mm²
    - 绞合导线带塑料套筒:
    - 最小导线截面积: 0.14 mm²
    - 最大导线截面积: 2.5 mm²
    - 两个相同截面积的导线,带TWIN套筒和塑料套筒:
    - 最大导线截面积: 0.5 mm²

    产品特点和优势


    PIT 2,5-QUATTRO-DIO/R-L的主要特点包括其高可靠性和耐用性。其腿部弹簧连接设计保证了良好的电接触,且能够在较宽的导线截面范围内使用。此外,该产品具有UL 94 V0级阻燃性能,符合严格的安全标准,特别适合需要长期稳定运行的应用场合。产品的标准化设计也使其在大规模工业应用中具备广泛的兼容性,能够满足不同客户的定制需求。

    应用案例和使用建议


    该产品广泛应用于各种工业控制设备和配电系统中。例如,在工业自动化系统中,它可以用于连接传感器、执行器和其他外围设备,确保系统的可靠运行。在铁路信号系统中,PIT 2,5-QUATTRO-DIO/R-L可以用于连接信号灯和轨道电路,提高信号传输的稳定性和安全性。
    使用建议:为了确保最佳性能和安全性,建议使用合适的工具(如螺刀SZF 1-0,6X3,5)进行安装,并按照制造商的技术文档正确操作。定期检查和维护是保持其性能的关键。

    兼容性和支持


    PIT 2,5-QUATTRO-DIO/R-L支持多种DIN导轨,包括NS 35/7.5和NS 35/15,可以轻松安装在各种设备上。PHOENIX CONTACT提供了详细的技术支持文档和用户手册,帮助客户进行正确的安装和维护。对于售后服务,该公司承诺提供及时的响应和技术支持,以解决用户可能遇到的问题。

    常见问题与解决方案


    1. 问题: 如何正确选择合适的导线截面积?
    - 解决方案: 选择导线截面积时,需考虑负载电流。根据手册提供的最大电流数据(0.5 A),选择合适截面积的导线,以确保电流不会超过安全值。
    2. 问题: 安装过程中如何避免连接松动?
    - 解决方案: 使用专用工具(如螺刀SZF 1-0,6X3,5)进行安装,并确保连接处紧固到位。如果连接不稳固,重新调整直至完全固定。
    3. 问题: 如何处理过载情况?
    - 解决方案: 当发现过载情况时,应立即切断电源,并检查系统中的所有连接点,确保没有短路或其他故障。更换或修复有问题的部分后,再重新供电。

    总结和推荐


    综上所述,PIT 2,5-QUATTRO-DIO/R-L凭借其高可靠性、良好的电气性能和广泛的适用范围,在众多同类产品中脱颖而出。其多功能性和易于安装的特点使其成为工业自动化、建筑电气等领域的理想选择。对于需要高性能接线端子的应用,我们强烈推荐使用这款产品。

3210279参数

参数
长*宽*高 72mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3210279厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3210279数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 隔板块 PHOENIX CONTACT 3210279 3210279数据手册

3210279封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 18.5639
库存: 500
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 928.19
