1554827

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SAC-12P-MR/3,0-PVCSCO,传感器/执行器电缆,Phoenix Contact 传感器执行器电缆, SAC-12P-MR系列, 12芯, M12
供应商型号: Q-1554827
供应商: 期货订购
标准整包数: 1

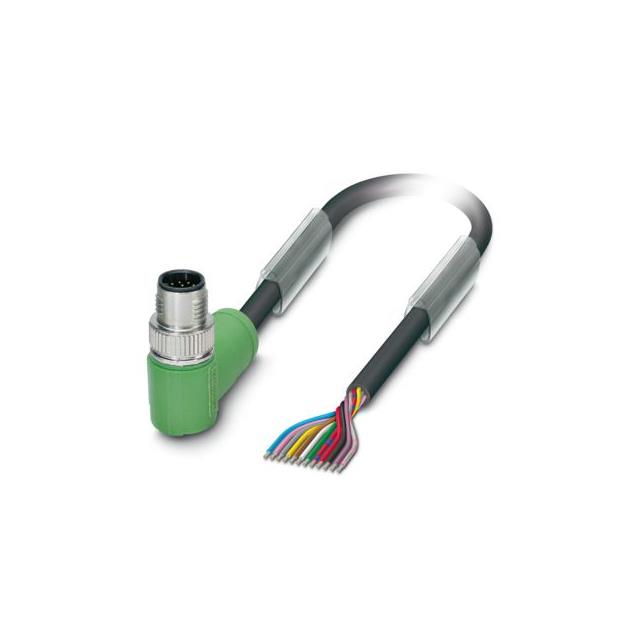

PHOENIX CONTACT 圆形线缆 1554827

1554827概述

    # 产品技术手册:Sensor/Actuator电缆

    产品简介


    本手册介绍的是由Phoenix Contact生产的Sensor/Actuator电缆,型号为SAC-12P-MR/3.0-PVC SCO,产品编号为1554827。该电缆适用于需要高可靠性和安全性的自动化控制系统中。其主要功能是连接传感器和执行器,以实现高效的数据传输和控制信号的传递。此外,这款电缆具有良好的环境适应性,可以在严苛的工作环境中稳定运行。

    技术参数


    基本参数
    - 长度: 3米
    - 电缆直径: 5.9毫米
    - 导线剥皮长度: 35毫米
    - 额定电压: 30伏
    - 额定电流: 1.5安培(在40摄氏度时)
    环境条件
    - 操作温度范围: 插头/插座 -25℃ 至 90℃;电缆(固定安装) -25℃ 至 80℃;电缆(柔性安装) -5℃ 至 80℃
    - 保护等级: IP65/IP67/IP68
    电气特性
    - 接触电阻: ≤5毫欧姆
    - 绝缘电阻: ≥10兆欧姆
    - 浪涌电压类别: II类
    - 污染程度: 3级
    - 扭矩: 0.4牛米(M12接头)
    材料与结构
    - 电缆类型: PVC黑色
    - 导体横截面积: 0.14平方毫米
    - 导体颜色: DIN 47100色标
    - 导体结构: 18根0.10毫米的导线
    - 外部护套材料: PVC
    - 护套颜色: 黑色RAL 9005
    - 最小弯曲半径(可移动安装): 88.5毫米
    - 接触材料: CuZn
    - 接触表面材料: Ni/Au
    - 接触载体材料: TPU GF
    - 握柄材料: TPU,难燃,自熄
    - 螺纹材料: 锌合金压铸,镀镍

    产品特点和优势


    1. 安装简便且安全:所有插件组件经过100%电气测试,确保安装过程的安全性。
    2. 节省时间:使用SPEEDCON快速锁定系统进行安装,大大缩短了安装时间。
    3. 节省空间:采用高密度连接器设计,在有限的空间内实现高效连接。
    4. 高防护等级:IP65/IP67/IP68防护等级,可在各种恶劣环境下稳定运行。
    5. 兼容性强:符合IEC 61076-2-101标准,确保与多种M12连接器的良好兼容性。

    应用案例和使用建议


    应用案例
    - 工厂自动化:用于连接传感器和执行器,如温度传感器、压力传感器等,实现自动化生产流程。
    - 机器人技术:用于机器人手臂和控制器之间的数据通信,确保精确的操作控制。
    - 工业控制系统:广泛应用于工业自动化控制系统中,提高系统的稳定性和可靠性。
    使用建议
    - 在安装前检查电缆的剥皮长度是否符合要求,以确保接触良好。
    - 安装过程中应遵循正确的扭矩要求,避免损坏接头。
    - 在选择电缆时,考虑环境温度范围和机械弯曲要求,确保电缆适合具体应用。

    兼容性和支持


    兼容性
    - 该电缆与标准的M12连接器兼容,适用于各种自动化控制系统中的传感器和执行器。
    支持和服务
    - Phoenix Contact提供详尽的产品文档和在线支持,包括安装指南、维护手册和技术咨询等服务。

    常见问题与解决方案


    常见问题与解决方法
    1. 问题: 电缆无法正常连接。
    - 解决方法: 检查接头是否有正确插入并锁定到位。
    2. 问题: 电缆出现破损或断裂。
    - 解决方法: 检查是否有足够的弯曲半径以防止电缆过度弯折。
    3. 问题: 接触不良导致信号不稳定。
    - 解决方法: 清理接头,确保接触面干净无污垢。

    总结和推荐


    综合评估
    SAC-12P-MR/3.0-PVC SCO电缆凭借其优异的技术参数和广泛的应用场景,在工业自动化领域表现出色。其高防护等级和可靠的电气性能使其成为许多关键应用的理想选择。此外,该产品的易安装和节约空间的设计也大大提高了其市场竞争力。
    推荐意见
    鉴于其出色的功能和市场表现,强烈推荐SAC-12P-MR/3.0-PVC SCO电缆用于自动化控制系统中。无论是工厂自动化还是机器人技术,该产品都能提供卓越的性能和稳定性。

1554827参数

参数
9.84'(3.00m)
零件状态 在售
包装方式 散装

1554827厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1554827数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1554827 1554827数据手册
