1407332

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器执行器电缆, SAC系列, 5芯, M12转无终端接头
供应商型号: 2561778
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1407332

1407332概述


    产品简介

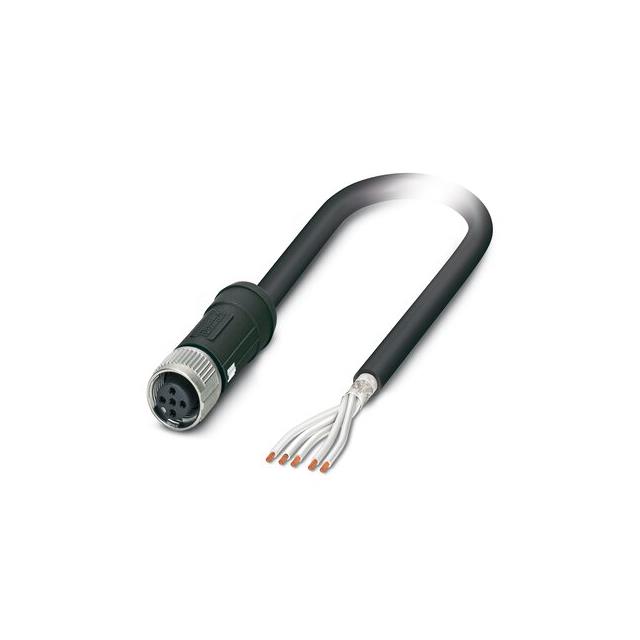

    本产品是一款传感器/执行器电缆(型号:SAC-5P-5,0-28R/FS SCO RAIL),用于连接传感器与执行器,支持快速安全插拔。此款电缆设计用于铁路行业,具备优异的抗干扰能力和高可靠性。它采用五位速控连接器(SPEEDCON),支持A码编码方式,具有极高的电气特性和安全性,能够应对极端的工作环境条件。

    技术参数


    - 基本参数
    - 产品型号:SAC-5P-5,0-28R/FS SCO RAIL
    - 连接器类型:M12
    - 电气特性
    - 额定电流:4A @ 40°C
    - 额定电压:48V AC / 60V DC
    - 插拔循环次数:≥100次
    - 物理特性
    - 电缆长度:5米
    - 外护套颜色:黑色
    - 导线截面面积:5 x 0.5mm²
    - 最小弯曲半径:固定安装时为电缆直径的3倍,灵活安装时为电缆直径的4倍
    - 环境条件
    - 工作温度范围:电缆固定安装时为-50°C至120°C;电缆柔性安装时为-25°C至90°C
    - 防护等级:IP65
    - 安装类型:直线型
    - 环境污染等级:3级
    - 材料与标准
    - 电缆绝缘材料:PE-X
    - 连接器材料:PA 6.6
    - 接触材料:镀锡铜
    - 屏蔽材料:镀锡铜编织屏蔽层
    - 耐火等级:UL 94 V0
    - 适用标准:IEC 61076-2-101、EN 50155

    产品特点和优势


    - 易于安装和维护:提供100%电性能测试确保插件组件的安全可靠。
    - 高安全性:PA 6.6材料和辐射交联电缆满足严格的防火标准,保障火焰自熄性能。
    - 稳定的信号传输:在电磁干扰环境中依然可以保持360度屏蔽效果,实现可靠的信号传输。
    - 优秀的耐温性能:能够承受广泛的工作温度范围及温度冲击测试,确保在各种条件下正常运行。
    - 安全锁定机制:特殊防震制动设计可防止振动导致松动,提高系统的可靠性。

    应用案例和使用建议


    该传感器/执行器电缆主要用于铁路系统,适合于各种自动化控制系统中的传感器与执行器之间进行信号传输。鉴于其出色的电磁兼容性和耐环境特性,在工业自动化领域也有广泛应用前景。使用时建议根据实际应用环境选择合适的安装方式(如固定安装或柔性安装),并注意避免长时间暴露在极端高温或低温条件下,以确保电缆的最佳使用寿命和信号传输稳定性。

    兼容性和支持


    这款传感器/执行器电缆与同类标准接口的M12连接器相兼容。制造商提供详细的技术支持文档以及安装指导,帮助客户顺利完成安装调试过程。对于长期合作的客户提供定制化服务和维护计划,确保用户能够持续获得高效支持。

    常见问题与解决方案


    1. 问:如何确认电缆是否符合安装要求?
    - 答:在安装前检查电缆标签上的型号是否正确,确认电缆绝缘层无破损,外观无明显损伤。
    2. 问:如何判断电缆连接是否稳定?
    - 答:可通过电缆插头的插拔手感来判断连接是否紧密,必要时可用万用表检测线路连通性。
    3. 问:若发现电缆屏蔽层损坏,应如何处理?
    - 答:立即停止使用并更换新的电缆。屏蔽层的完整性是保证电缆电气性能的关键因素之一,一旦受损必须及时替换。

    总结和推荐


    总的来说,这款传感器/执行器电缆凭借其出色的电气性能、稳定的工作环境适应能力以及丰富的认证资质,成为工业自动化领域的理想选择。特别是在铁路行业,它的卓越表现使其成为许多关键应用中的首选。考虑到该产品的各项优势及其广泛的适用范围,强烈推荐用户采用这款电缆以提升整体系统的性能与可靠性。

1407332参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1407332厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1407332数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1407332 1407332数据手册

1407332封装设计

查看详情并下载
Symbol
Footprint
3D Model
