2315104

产品分类: 接线板-接口模块
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 扁平带状电缆接口模块, 64针, 公插
供应商型号: 6670018
供应商: 欧时
标准整包数: 1

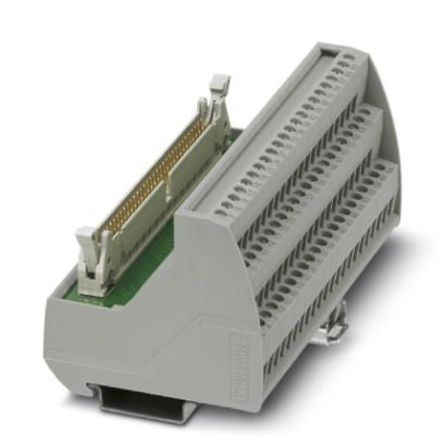

PHOENIX CONTACT 接线板-接口模块 2315104

2315104概述

    VARIOFACE Professional (VIP) 技术手册

    产品简介


    VARIOFACE Professional(简称VIP)是一种创新设计的工业级连接器,适用于需要快速、无故障连接现场设备的应用场景,如过程控制和运动控制器。通过采用带状电缆连接到控制器,以及使用螺丝夹端子连接现场设备,VIP简化了安装和系统调试的过程。产品提供两种和三种水平的现场I/O配置,可适应10位到64位带状电缆连接器。

    技术参数


    - 输入电压范围:AC/DC 60V (IEC标准), AC/DC 125V (CSA/UL标准)
    - 最大电流:每个针脚1A
    - 温度范围:工作环境 -20°C 到 +50°C,储存/运输 -20°C 到 +70°C
    - 湿度:允许最高95%,非冷凝
    - 海拔:最高2000米
    - 污染等级:2级
    - 浪涌电压类别:II类
    - 接线类型:螺丝接线
    - 接线长度:8毫米
    - 连接导线规格:0.2-4.0mm²/0.2-2.5mm²/24-12AWG
    - 螺丝尺寸:M3
    - 紧固扭矩:0.5-0.6Nm
    - 气隙距离:符合IEC 60664、DIN EN 50178和IEC 62103标准
    - 认证:UL 508 (E238705) 和 CSA 61010-01:04

    产品特点和优势


    - 紧凑设计:减少控制柜内的空间需求
    - I/O标记:在现场布线时清晰标识设备
    - 集成ZB通道:提供灵活的设备标记选项
    - 单一金属安装脚:便于模块的安装和拆卸
    - 可移动安装脚:在布线过程中灵活调整模块位置

    应用案例和使用建议


    VIP系列产品广泛应用于过程控制和运动控制器,用于高效连接和管理各种现场设备。在安装时,应注意确保接线长度正确,并根据现场环境选择合适的电压和电流规格以避免过载。此外,为了方便维护和识别,建议在每个模块上进行明确的标记。

    兼容性和支持


    VIP系列兼容NS 35标准安装导轨,可以方便地安装在任何方向。制造商提供了详尽的技术支持,可以通过官方网站下载最新的文档,以获取最准确的产品信息和技术支持。

    常见问题与解决方案


    - 问题1:如何检查模块是否安装到位?
    解决方案:确保螺丝紧固扭矩达到0.5-0.6Nm,并观察指示灯状态。

    - 问题2:如何处理模块安装后接触不良?
    解决方案:重新紧固螺丝,并检查是否有松动或损坏的接线。

    总结和推荐


    总体而言,VARIOFACE Professional凭借其紧凑的设计、易于安装和维护的特点,以及广泛的适用性和认证,使其成为工业自动化领域的优秀选择。建议在需要高效、可靠的现场连接解决方案时考虑使用该产品。

2315104参数

参数
长*宽*高 118.01mm*69.01mm*69mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

2315104厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2315104数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-接口模块 PHOENIX CONTACT 2315104 2315104数据手册

2315104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 95.9336 ¥ 810.6386
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 810.63
