1423706

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT

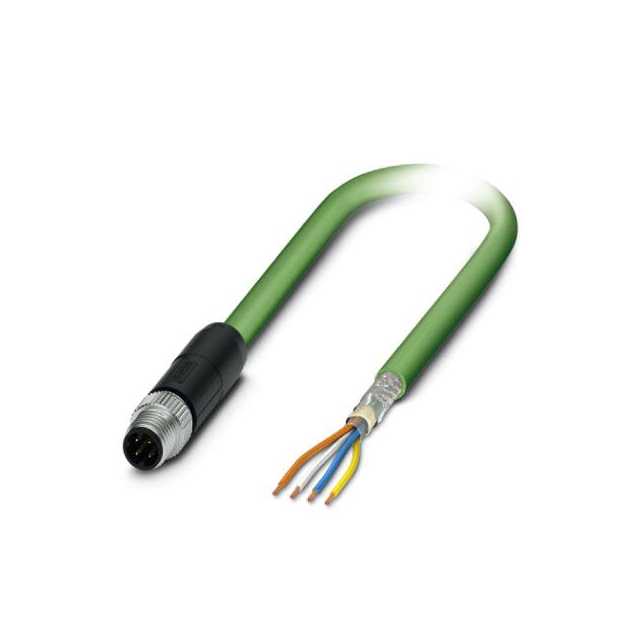

产品描述: Phoenix Contact 五类屏蔽网线, 10m长, 绿色PUR护套, 公插M8无终端接头
供应商型号: 277-1423706-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1423706

1423706概述


    产品简介


    本款网络电缆(型号:NBC-M8MSD/10,0-93C)是专为工业自动化设计的高性能网络连接解决方案。它主要用于PROFINET和EtherCAT通信标准,支持高速传输速率(100 Mbps),并且采用先进的屏蔽技术(Advanced Shielding Technology),确保了卓越的数据传输性能。电缆具有IP67防护等级,能够适应各种恶劣的工业环境。

    技术参数


    - 长度:10米
    - 工作温度范围:-25°C至90°C(M12连接器)
    - 防护等级:IP65/IP67
    - 额定电压:48 V AC / 60 V DC
    - 传输速度:100 Mbps
    - 接头类型:M8直插式接头
    - 绝缘电阻:≥100 MΩ
    - 插入/拔出周期:≥100次
    - 最小弯曲半径(固定安装):5倍电缆直径
    - 最小弯曲半径(柔性安装):7.5倍电缆直径
    - 耐弯折次数:3,000,000次
    - 额定电流:4A(在40°C时)
    - 波阻抗:100Ω±15Ω(1至100 MHz)
    - 近端串扰衰减(NEXT):最低50 dB(在100 MHz时)
    - 信号速度:0.66c
    - 信号延时:5.3 ns/m
    - 环境温度(存储/运输):-50°C至70°C

    产品特点和优势


    这款电缆具有以下几个显著的特点和优势:
    - 高可靠性:采用先进的屏蔽技术和严格的制造标准,确保数据传输的稳定性和可靠性。
    - 广泛适用性:支持PROFINET和EtherCAT通信标准,适用于多种工业自动化系统。
    - 耐用性强:电缆具备优秀的机械性能,如高耐弯折次数和高强度拉力,适合在拖链中使用。
    - 环保性:无卤素材料,符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例
    该电缆常用于工业自动化系统的控制网络连接,特别是在要求高可靠性和耐久性的环境中。例如,在机器人控制系统中,需要长时间运行且需要高稳定性的网络连接,这种电缆可以提供理想的解决方案。
    使用建议
    - 布线环境:考虑到电缆的工作温度范围较宽,可以在户外或者工业环境中直接安装使用。
    - 安装注意事项:由于电缆弯曲半径的要求,应避免电缆过紧或过度弯曲,以延长使用寿命。
    - 维护:定期检查电缆是否有物理损伤或电气接触不良的现象,确保系统正常运行。

    兼容性和支持


    这款电缆兼容多种工业标准,如PROFINET和EtherCAT,同时也符合多种国际认证标准,如IEC 61076-2-114。制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:电缆传输数据不稳定
    - 解决办法:检查电缆的接头是否牢固,确保接头清洁无污渍;确认周围环境是否过于潮湿或存在电磁干扰。
    2. 问题:电缆在使用过程中出现损坏
    - 解决办法:注意电缆的最小弯曲半径要求,避免电缆受到过度拉伸或弯曲;使用时尽量减少电缆移动或拖拽的情况。

    总结和推荐


    总体而言,这款网络电缆在工业自动化领域的应用中表现优异。其高可靠性、广泛的适用性以及良好的机械性能使其成为同类产品中的佼佼者。我们强烈推荐这款电缆给那些寻求高性能网络连接解决方案的客户。无论是用于机器人控制还是其他工业自动化系统,都能满足高标准的使用需求。

1423706参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

1423706厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1423706数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1423706 1423706数据手册

1423706封装设计

查看详情并下载
Symbol
Footprint
3D Model
