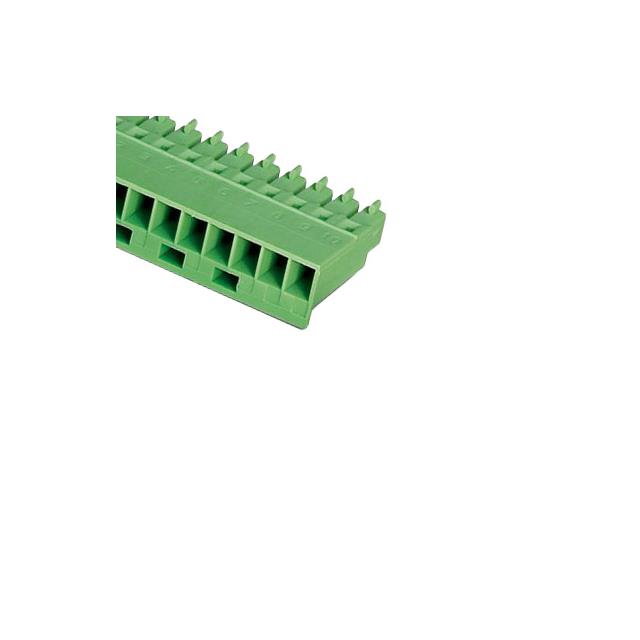

1852257

厂牌: PHOENIX CONTACT
产品描述: Header Connector, nominal current: 8 A, rated voltage (III/2): 160 V, number of positions: 10, pitch: 3.81 mm, connection method: Crimp connection, color: green
供应商型号: 651-1852257
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1852257

1852257概述

    高质量文章:PCB连接器MCC 1/10-STZ-3.81 (1852257) 技术手册解析

    产品简介


    MCC 1/10-STZ-3.81是一款由Phoenix Contact公司生产的印刷电路板连接器。该产品主要用于需要高可靠性和紧凑设计的应用场合。它具有多种电气特性和机械特性,使其适用于多种电子设备和系统,如工业控制设备、通信设备和自动化设备。

    技术参数


    MCC 1/10-STZ-3.81的主要技术参数如下:
    - 连接器类型:插头组件
    - 额定电流:8 A
    - 额定电压(III/2):160 V
    - 额定电压(II/2):320 V
    - 冲击耐压(III/3):2.5 kV
    - 冲击耐压(III/2):2.5 kV
    - 冲击耐压(II/2):2.5 kV
    - 绝缘材料组:I
    - 绝缘材料:PA
    - 阻燃等级(UL 94):V0
    - 接触点数:10个
    - 间距:3.81 mm
    - 颜色:绿色
    - 最大载流能力:8 A
    - 最小导线截面积(绞合):0.2 mm²
    - 最大导线截面积(绞合):1 mm²
    - 最小导线截面积(AWG/kcmil):24
    - 最大导线截面积(AWG/kcmil):18
    此外,MCC 1/10-STZ-3.81可以配合MC 1.5基础条带和IMC 1.5插件使用。安装方式为压接连接,插头设计低矮。

    产品特点和优势


    1. 可与MC 1.5基础条带和IMC 1.5插件结合使用:这种兼容性提高了其在各种应用场景中的灵活性。
    2. 低设计高度:这使得连接器在紧凑的空间内仍能高效运作,特别适合空间有限的应用。
    3. 两种不同的压接端子可用:提供了一个更加灵活的选择范围,以满足不同应用需求。
    4. 带有锁扣功能,方便拔出:这个设计显著增强了操作便捷性。

    应用案例和使用建议


    MCC 1/10-STZ-3.81因其出色的性能和紧凑的设计,广泛应用于工业自动化控制系统、通信设备及计算机网络设备中。为了最大化其效率和使用寿命,我们建议:
    - 避免在极端温度环境下长时间使用:虽然MCC 1/10-STZ-3.81具备一定的温度适应能力,但在非常高温或低温条件下,其性能可能会受到影响。
    - 确保正确的导线截面积:选择合适的导线截面积,既可以确保良好的电气连接,也可以防止过热损坏。
    - 定期检查连接状态:长期使用后,定期检查连接是否稳固,可以有效延长产品的使用寿命并提高系统的可靠性。

    兼容性和支持


    MCC 1/10-STZ-3.81具有较高的兼容性,能与其他标准配件无缝衔接。制造商提供了详尽的技术文档和支持服务,确保用户能够充分利用该产品的所有功能。

    常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查导线是否正确压接到位,确保压接工具的压力符合要求。如果导线断裂或有缺陷,重新进行压接。
    - 问题:连接器温度过高。
    - 解决方案:确认所选导线的截面是否符合规定值。对于高负载应用,可能需要选择更大截面的导线以降低热量积聚的风险。
    - 问题:无法拔出连接器。
    - 解决方案:尝试使用适当的力拔出连接器,或参考技术手册检查是否有其他阻碍。

    总结和推荐


    MCC 1/10-STZ-3.81是市场上一款性能优异、设计精良的印刷电路板连接器。其多功能性、稳定性和便捷性使其成为众多电子设备的理想选择。如果您正在寻找一个既能提供高性能又能保持系统紧凑的连接解决方案,MCC 1/10-STZ-3.81无疑是一个值得考虑的优秀选项。

1852257参数

参数
长*宽*高 23.1mm*38.89mm*8.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1852257厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1852257数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1852257 1852257数据手册

1852257封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0595 ¥ 34.3028
10+ $ 3.806 ¥ 32.1607
25+ $ 3.674 ¥ 30.4808
50+ $ 3.4884 ¥ 29.477
100+ $ 3.2184 ¥ 27.1955
250+ $ 3.1536 ¥ 26.6479
500+ $ 2.9925 ¥ 25.2866
库存: 43
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.3
