2314134

产品分类: 扁平带状线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PLC线 电缆和连接器, 用于传感器和执行器
供应商型号: 8576596
供应商: 海外现货
标准整包数: 1

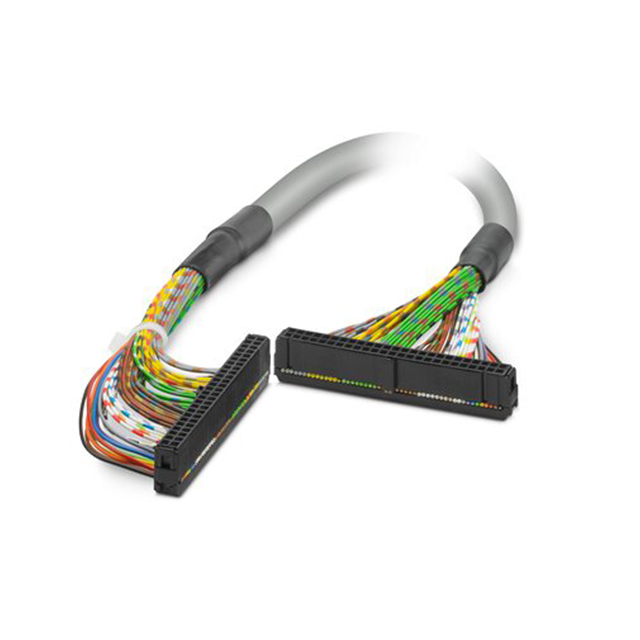

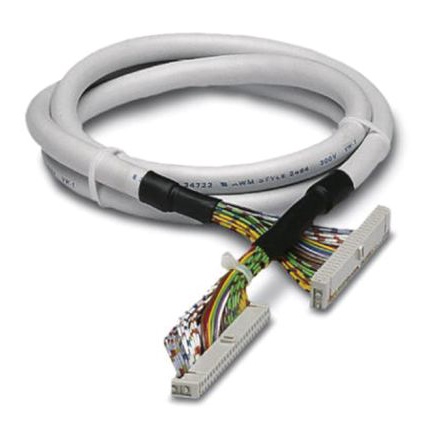

PHOENIX CONTACT 扁平带状线缆 2314134

2314134概述


    产品简介


    基本介绍
    本文介绍的产品是型号为CABLE-FLK50/0,14/HF/0.5M的系统电缆。它是一种连接用的扁平线缆,主要用于工业自动化领域中的信号传输。该电缆采用IDC/FLK连接方式,配备两个相同的连接器接口(每个接口包含50个位置),适合用于高密度信号传输场合。电缆长度为0.5米,非常适合紧凑型安装环境。
    主要功能
    - 信号传输: 提供可靠的信号传输路径,支持模拟和数字信号的高效传输。
    - 工业应用: 广泛应用于工业控制系统、自动化设备及数据采集系统中。
    - 集成设计: 灵活的连接方式,便于与其他控制器、IO模块及其他电子元器件无缝集成。
    应用领域
    - 自动化控制: 包括PLC系统、机器人控制系统、传感器网络等。
    - 工厂自动化: 适用于各类制造生产线中的控制系统。
    - 电力工程: 用于电力传输及控制设备中的信号传输。

    技术参数


    环境和实际运行条件
    - 防护等级: IP00(安装位置≥IP54)
    - 工作温度: 固定安装:-40°C 至 70°C;柔性安装:-10°C 至 70°C
    - 存储/运输温度: -40°C 至 80°C
    - 海拔高度: ≤ 2000 米
    电气特性
    - 工作电压: 交流 ≤ 30 V,直流 ≤ 60 V
    - 额定工作模式: 100% 工作因素
    - 电流容量:
    - 每条路径 50°C 下:≤ 1 A(未弯曲状态)
    - 每条路径 70°C 下:≤ 0.6 A(未弯曲状态)
    连接信息
    - 连接器类型: IDC/FLK 插座条(每端50个位置)
    - 插入/拔出次数: > 50次
    物理特性
    - 导体类型: 裸铜绞合线
    - 导体结构: 信号线为7×0.16 mm²
    - 导体截面: 50×0.14 mm²
    - 最小弯曲半径: 固定安装:86 mm;柔性安装:161 mm
    - 最大动态负载: 最多5000次弯曲(直径≥15倍外径)

    产品特点和优势


    独特功能
    - 兼容性强: 该电缆支持多种工业控制器,如SIEMENS S7系列、ALLEN-BRADLEY ControlLogix系列等,能够广泛应用于各种工业控制系统。
    - 耐久性强: 具备良好的机械强度和灵活性,能在恶劣环境中保持稳定工作。
    - 安全性高: 采用无卤素材料,符合RoHS标准,确保环保安全。
    市场竞争力
    - 高可靠性: 出色的电气特性和物理性能,确保信号传输的准确性和稳定性。
    - 易于安装: 便捷的连接方式和灵活的设计,降低了安装成本和复杂度。
    - 广泛应用: 适配多种品牌控制器和IO卡,具备强大的市场适应能力。

    应用案例和使用建议


    应用案例
    - 自动化生产线: 用于连接生产线上的传感器、执行器及控制系统。
    - 机器人控制系统: 作为机器人手臂及末端执行器的信号传输通道。
    - PLC控制系统: 用于连接PLC模块和现场设备。
    使用建议
    - 环境选择: 选择合适的安装位置以满足不同温度和湿度条件的要求。
    - 电缆布线: 注意电缆的弯曲半径,避免过度弯曲导致信号衰减。
    - 兼容性检查: 在使用前确认所连接的控制器和IO卡与该电缆的兼容性。

    兼容性和支持


    兼容性
    - 控制器兼容: 支持多种品牌控制器,如SIEMENS S7系列、ALLEN-BRADLEY ControlLogix系列等。
    - IO卡兼容: 支持与相应控制器配套的IO卡,确保信号传输的稳定性和准确性。
    厂商支持
    - 技术支持: 厂商提供全面的技术文档和使用指南,帮助用户进行正确安装和使用。
    - 售后服务: 非标定制产品,提供专业的售后支持服务。

    常见问题与解决方案



    常见问题与解决方案


    - 问题1: 电缆出现弯曲断裂现象
    - 解决方法: 严格按照最小弯曲半径要求布线,避免电缆过度弯曲。
    - 问题2: 信号传输不稳定
    - 解决方法: 检查连接器是否接触良好,确认安装环境符合产品要求。
    - 问题3: 控制器不识别信号
    - 解决方法: 确认控制器与电缆及IO卡之间的兼容性,检查是否有错误的连接配置。

    总结和推荐


    综合评估
    - 主要优点: 该电缆具有良好的电气性能、机械强度和环保特性,支持多种控制器和IO卡,兼容性广。
    - 适用场景: 适用于各类自动化控制系统、机器人控制系统及工业生产线上。
    推荐使用
    鉴于该产品的出色性能和广泛的兼容性,强烈推荐在工业自动化及机器人控制系统中使用。其稳定可靠的信号传输能力和灵活便捷的安装方式将显著提高系统的整体效能。

2314134参数

参数
长*宽*高 500mm(长度)
包装方式 散装

2314134厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2314134数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 扁平带状线缆 PHOENIX CONTACT 2314134 2314134数据手册

2314134封装设计

查看详情并下载
Symbol
Footprint
3D Model
