5434023

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,BCH-508V-15GY,PCB插座,接头,公引脚,带罩(2 面) 1 15pin 灰色 通孔安装
供应商型号: Q-5434023
供应商: 期货订购
标准整包数: 100

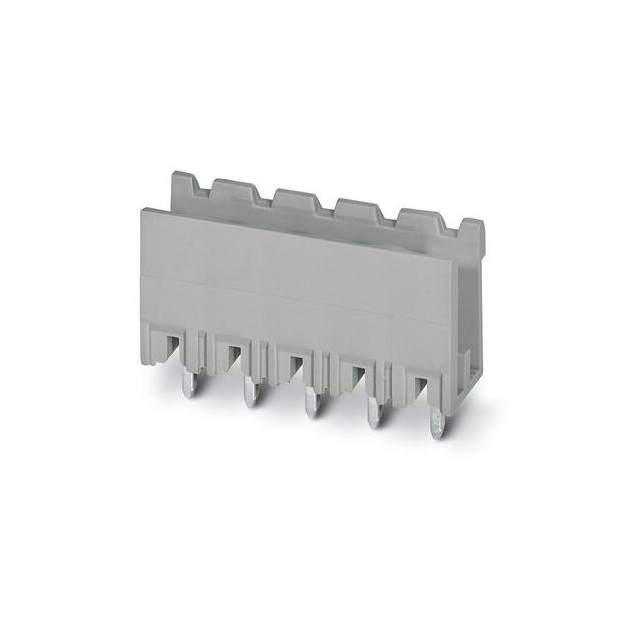

PHOENIX CONTACT 矩形连接器 - 外壳 5434023

5434023概述


    产品简介


    BCH-508V-15 GY
    BCH-508V-15 GY 是一款印刷电路板连接器,适用于广泛的应用领域,包括工业自动化、通信设备、电力系统及汽车电子等领域。它提供了可靠的电气连接,保证了电路的安全稳定运行。

    技术参数


    - 额定电流(IN):12 A
    - 额定电压(III/2):320 V
    - 最大负载电流:12 A
    - 绝缘材料:PA(聚酰胺)
    - 灼热丝测试(UL 94):V0
    - 颜色:信号灰色
    - 接触表面:锡
    - 位置数:15
    - 间距:5.08 mm
    - 引脚尺寸:1 x 1 mm
    - 孔径:1.4 mm
    - 长度:8.6 mm
    - 总宽度(a):71.12 mm
    - 额定冲击电压(III/3):4 kV
    - 额定冲击电压(III/2):4 kV
    - 额定冲击电压(II/2):4 kV
    - 额定电压(III/3):250 V
    - 额定电压(II/2):400 V
    - 包装单位:1个
    - 最小订购数量:100个
    - 重量(每件,不包括包装):22.22 克
    - 原产国:中国
    - 海关编码:85366990

    产品特点和优势


    BCH-508V-15 GY 连接器的主要优势在于其高可靠性、耐久性和电气稳定性。以下是几个显著的特点:
    1. 高电流承载能力:能够稳定承载高达12A的电流,确保电路安全可靠运行。
    2. 宽广的工作范围:额定电压可达320V,适用于多种电气环境。
    3. 优异的绝缘性能:采用聚酰胺材料,达到UL 94 V0等级,保证在高温和高压环境下具有极高的耐燃性。
    4. 多位置设计:拥有15个接触点,适合复杂的电路布局。
    5. 标准化连接:符合EN-VDE标准,确保了在国际市场的通用性和兼容性。

    应用案例和使用建议


    应用案例
    BCH-508V-15 GY 连接器因其出色的性能和灵活性,在工业自动化领域被广泛应用。例如,在风力发电系统的控制柜中,该连接器可用于高速电机的接线和监控系统。
    使用建议
    1. 正确的装配方法:建议使用专用的焊接工具进行安装,以确保焊接质量和电气接触的可靠性。
    2. 环境温度控制:由于其较高的额定电压和电流,应避免暴露在极端高温或低温环境中。
    3. 清洁保养:定期检查和清理连接器上的灰尘和杂物,确保良好的电气接触。

    兼容性和支持


    BCH-508V-15 GY 与多种电子元器件和设备具有良好的兼容性,可方便地集成到现有系统中。制造商提供详细的技术文档和支持服务,包括安装指南、维修手册和技术咨询,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:连接器插入后无法固定。
    - 解决方案:检查是否有异物卡住,确保所有部件正确对齐并牢固安装。

    2. 问题:焊接过程中焊料不均匀。
    - 解决方案:调整焊接温度和时间,确保焊料充分渗透,并使用适当的助焊剂。

    总结和推荐


    综上所述,BCH-508V-15 GY 连接器是一款性能优异、适用范围广泛的电子元件,特别适用于需要高电流承载能力和电气稳定性的场合。通过以上详细分析,我们可以看到它具备多项卓越特性,是市场上同类产品的有力竞争者。强烈推荐在相关项目中使用此连接器。

5434023参数

参数
排数 1
触头端接 -
针脚数 15pin
类型 接头,公引脚,带罩(2 面)
颜色 灰色
触头类型 -
紧固类型 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

5434023厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5434023数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5434023 5434023数据手册

5434023封装设计

查看详情并下载
Symbol
Footprint
3D Model
