首页  >  产品百科  >  3076039

3076039

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT

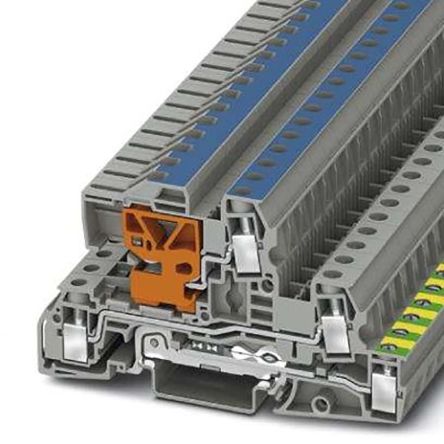

产品描述: Phoenix Contact 接地端子排, 4 路, 灰色, 螺钉端接, DIN 导轨
供应商型号: 2087693
供应商: 欧时
标准整包数: 50
PHOENIX CONTACT 接线板-专用 3076039

3076039概述

    # 安装接地端子块:技术手册及使用指南

    产品简介


    基本信息
    安装接地端子块(型号3076039)是一种专用于电力系统中接线和布线的终端块,主要用于将电气线路固定到DIN导轨上。其主要功能包括连接电气线路、稳定线路布局和提高电气系统的安全性。
    应用领域
    该产品广泛应用于配电柜、控制箱和工业自动化设备等领域,尤其适用于需要高可靠性连接的应用场合。通过可靠的安装方式,可以确保长期稳定的电气连接。

    技术参数


    基本规格
    - 额定电压:400 V
    - 额定电流:38 A
    - 螺钉连接
    - 标称截面积:6 mm²
    - 导体截面积:0.2 mm² - 10 mm²
    - 安装类型:NS 35/7.5, NS 35/15
    - 颜色:灰色(RAL 7042)
    电气特性
    - 最大功率损耗:1.31 W(额定条件)
    - 最大载流能力:47 A(10 mm²导体)
    - 端子条上的潜在位数:2
    测试结果
    - 雷电电压测试:4.8 kV(测试通过)
    - 温升测试:温度升高 ≤ 45 K(测试通过)
    - 短时耐受电流测试:0.72 kA(6 mm²),1.2 kA(10 mm²)(测试通过)
    - 工频耐压测试:1.5 kV(测试通过)
    尺寸参数
    - 宽度:8.2 mm
    - 高度:95 mm
    - 深度(NS 35/7.5):51.5 mm
    - 深度(NS 35/15):59 mm

    产品特点和优势


    独特功能
    - 非对称排列的端子块设计,方便中性母线绕过端子块,实现更紧凑的布局。
    - 特别低的外形设计,适合扁平安装分配器中的布线。
    优势
    - 安全可靠:采用高耐温材料(可达110°C),满足严苛的工作环境要求。
    - 高效耐用:具有良好的抗振动、冲击和机械强度性能。
    - 符合多项国际标准:如UL、EAC、cULus等认证,保证全球范围内的广泛应用。

    应用案例和使用建议


    使用场景
    该安装接地端子块广泛应用于工业自动化设备、配电柜和控制系统中。例如,在智能电网项目中,它被用来连接多个传感器和执行器,确保稳定可靠的电气连接。
    使用建议
    - 在安装过程中,确保每20 cm放置一个支撑架以固定中性母线。
    - 检查导体截面和紧固扭矩,避免因导体过热导致的安全隐患。
    - 由于其低功耗特性,适用于需要高效能输出的应用场合。

    兼容性和支持


    兼容性
    安装接地端子块可以与不同型号的DIN导轨和多种规格的导线兼容。其多样的连接选项使其能够在各种不同的电路中灵活应用。
    支持和维护
    制造商提供详细的产品文档和技术支持服务,包括安装指南、维护手册和在线技术支持平台,确保用户能够获得及时的帮助。

    常见问题与解决方案


    常见问题
    1. 如何确定导体截面是否合适?
    2. 在何种情况下需要增加支撑架?
    解决方案
    1. 参考技术手册中的截面积范围(0.2 mm² - 10 mm²),选择合适的导体。
    2. 在较长的端子条上每20 cm放置一个支撑架,以稳固安装。

    总结和推荐


    产品综述
    安装接地端子块(型号3076039)以其高可靠性、耐用性和广泛的应用范围,成为市场上的一款优秀产品。其独特的非对称端子设计和高效能的电气特性使其在市场上具有较强的竞争力。
    推荐使用
    综合以上特点,我们强烈推荐这款安装接地端子块用于工业自动化和电力系统的布线工程。其优越的性能和广泛的适用性,使其成为用户的理想选择。

3076039参数

参数
安装方式 DIN导轨安装
包装方式 散装

3076039厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3076039数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3076039 3076039数据手册

3076039封装设计

查看详情并下载
Symbol
Footprint
3D Model
