1985373

厂牌: PHOENIX CONTACT

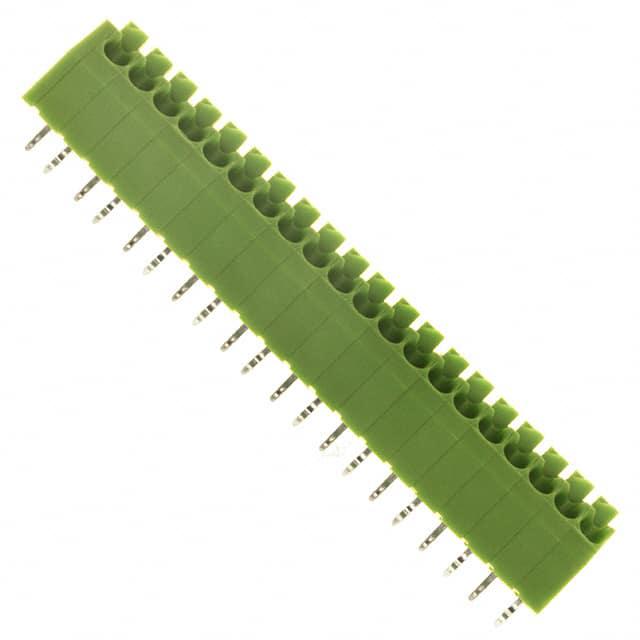

产品描述: 菲尼克斯,PTSA1,5/20-3,5-Z,PCB端子,Conn PC Terminal Block 20 POS 3.5mm Solder ST Thru-Hole 8A
供应商型号: 651-1985373
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1985373

1985373概述

    PTSA Spring-Cage PCB Terminal Block 技术手册

    产品简介


    PTSA弹簧笼式PCB终端块系列的特点是易于操作的角度弹簧笼连接方式。这种终端块能够夹持直径0.5mm²至1.5mm²的实心和绞合导体,间距为2.5mm和3.5mm。由于其较小的间距和紧凑的外形尺寸,这一系列特别适合空间受限的应用场合。典型应用包括照明工程和电信领域。

    技术参数


    - 间距: 2.5mm 和 3.5mm
    - 孔径: 1mm
    - 针尺寸: 0.4mm x 0.75mm
    - 绝缘材料组: I
    - 浪涌电压类别/污染等级: III/3 III/2 II/2
    - 额定电压: 160V / 250V / 400V
    - 额定浪涌电压: 2.5kV
    - 额定电流/横截面积: 2A / 0.5mm²
    - 最大负载电流/横截面积: 2A / 0.5mm²
    - 连接能力:
    - 实心导线/绞合导线/导线大小: 0.14 - 0.5mm² / 0.2 - 0.5mm² / AWG 24 - 20
    - 绞合导线带套筒/塑料套管: 不适用
    - 剥线长度: 8mm
    - 绝缘材料: PA
    - 可燃性等级: 按照UL 94标准为V0
    - 认证数据: UL/CUL和CSA

    产品特点和优势


    PTSA弹簧笼式PCB终端块具有以下几个独特功能和优势:
    - 易于操作: 角度弹簧笼连接设计,方便安装和拆卸。
    - 紧凑设计: 适合空间受限的应用场合。
    - 高可靠性: 额定电压高达400V,满足多种电气需求。
    - 可定制化: 可以通过色标和不同间距组合进行个性化定制。
    - 互换性: 允许不同间距的产品相互组合使用。

    应用案例和使用建议


    应用案例: PTSA系列终端块广泛应用于照明工程和电信行业。例如,在LED灯具的制造过程中,可以使用这些终端块实现电路板的可靠连接。
    使用建议:
    - 在安装时,确保导线剥皮长度一致,避免因过长或过短导致接触不良。
    - 定期检查连接点,确保无松动现象,特别是在高频振动环境下使用时。

    兼容性和支持


    PTSA系列终端块与不同型号的PCB板兼容。制造商提供了全面的技术支持和维护服务,包括产品选型指导、安装培训等。

    常见问题与解决方案


    1. 问题: 连接点出现松动。
    - 解决方法: 检查是否有足够的力矩拧紧螺丝,并确保导线已正确插入弹簧笼内。
    2. 问题: 额定电压下的发热。
    - 解决方法: 确认导线横截面与终端块匹配,并保持适当的散热措施。
    3. 问题: 终端块损坏。
    - 解决方法: 更换新的终端块,并确保按照制造商的要求进行安装。

    总结和推荐


    PTSA弹簧笼式PCB终端块以其紧凑的设计、可靠的性能和灵活的应用选择成为照明工程和电信领域的重要组件。其易用性和高性能使其在市场上具有显著的竞争优势。总体来说,我强烈推荐使用PTSA系列产品,特别是对于需要高度可靠连接和空间受限的应用场合。

1985373参数

参数
长*宽*高 12mm*12mm*16.7mm
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1985373厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1985373数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1985373 1985373数据手册

1985373封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5305 ¥ 29.8327
10+ $ 3.311 ¥ 27.978
25+ $ 3.19 ¥ 26.9555
40+ $ 3.0348 ¥ 25.6441
120+ $ 2.7972 ¥ 23.6363
280+ $ 2.7432 ¥ 23.18
520+ $ 2.604 ¥ 22.0038
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.83
