1500745

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器执行器电缆, SAC-5P系列, 5芯, M12
供应商型号: 8595650
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1500745

1500745概述


    产品简介

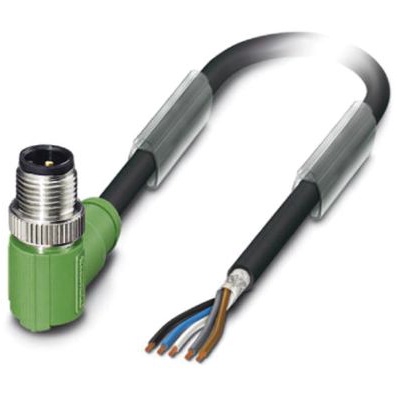

    传感器/执行器电缆 SAC-5P-M12MR/10,0-PUR SH(型号:1500745) 是一款专为工业自动化和机器人系统设计的高可靠性电缆,属于连接解决方案中的核心组件。该电缆具有五针接口,采用 M12 角形插头和 A 码编码设计,广泛应用于传感器、执行器及其他自动化设备之间的信号传输。
    该电缆以其坚固耐用和高性能著称,适合在严苛环境下运行。它通过了严格的电气测试,并提供卓越的抗电磁干扰能力,能够确保信号传输的安全性和稳定性。

    技术参数


    以下为该电缆的主要技术规格和性能参数:
    | 参数类别 | 具体值 |

    | 长度 | 10 米 |
    | 电缆直径 | 5.9 毫米 ± 0.2 毫米 |
    | 最小弯曲半径 | 固定安装:29.5 毫米
    柔性安装:59 毫米 |
    | 温度范围 | 操作温度:-25°C 至 90°C |
    | 额定电压 | 60V |
    | 额定电流 | 4A |
    | 接触电阻 | ≤5 毫欧 |
    | 绝缘电阻 | ≥100 兆欧 |
    | 屏蔽率 | 85% |
    | 外部保护等级 | IP65/IP67 |
    | 导体材料 | 裸铜绞线 |
    | 适用环境 | 防水、防尘、抗电磁干扰 |

    产品特点和优势


    - 易于安装与测试:所有插件组件均经过 100% 的电气测试,确保安全可靠。
    - 高可靠性:采用无卤素的PUR护套材料,具备出色的机械强度和耐化学腐蚀性。
    - 抗干扰性能:360°全方位屏蔽设计,在复杂电磁环境中仍能保持信号传输的稳定性和可靠性。
    - 宽温适应性:可在 -25°C 至 90°C 的温度范围内正常工作。
    - 环保友好:符合RoHS标准,对环境友好且可回收利用。

    应用案例和使用建议


    应用案例:
    - 机器人自动化生产线:该电缆常用于工业机器人中的传感器与控制器之间信号传输,特别是在焊接、涂胶和搬运等领域。
    - 智能工厂:作为生产线上的关键链接部件,用于连接各种设备以实现高效的协调运作。
    - 轨道交通行业:适合作为列车内部传感器及信号控制系统的连接电缆。
    使用建议:
    - 在安装过程中应避免电缆受到过度拉伸或弯折,尤其是在频繁移动的应用场合中,要特别注意其最小弯曲半径要求。
    - 定期检查电缆接头处是否有松动或损坏情况,必要时更换配件。
    - 若需进行现场标记,可选用配套的插入标签工具以提高标识清晰度。

    兼容性和支持


    该电缆与市场上主流的 M12 插座兼容,并支持多种标准化协议(如 IEC 61076-2-101)。制造商提供了丰富的附件选择,例如扭矩螺丝刀、剥线钳以及标记标签等,方便客户灵活配置所需解决方案。
    此外,Phoenix Contact 提供了全面的技术支持服务,涵盖产品选型指导、定制化解决方案设计及售后维修等方面,确保用户获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆传输不稳定 | 检查接头是否完全锁紧,确认屏蔽层连接良好。 |
    | 插拔次数过多导致接触不良 | 更换新的电缆或检查触点是否存在磨损。 |
    | 电缆弯曲后无法恢复形状 | 避免超出规定的最小弯曲半径操作。 |

    总结和推荐


    传感器/执行器电缆 SAC-5P-M12MR/10,0-PUR SH 是一款兼具性能和实用性的工业级电缆产品。凭借其坚固的设计、优异的电气特性和广泛的应用范围,该产品非常适合于苛刻的工作环境,尤其是需要长时间稳定工作的场景。对于追求高效能、高可靠性的工程技术人员来说,这款电缆无疑是一个值得信赖的选择。
    我们强烈推荐此产品给那些需要构建高性能工业自动化系统的客户,尤其是在需要处理大量数据并承受恶劣环境挑战的情况下。

1500745参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1500745厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1500745数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1500745 1500745数据手册

1500745封装设计

查看详情并下载
Symbol
Footprint
3D Model
