2299385

产品分类: 扁平带状线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PLC线 电缆, 用于控制器
供应商型号: 2249830
供应商: 海外现货
标准整包数: 1

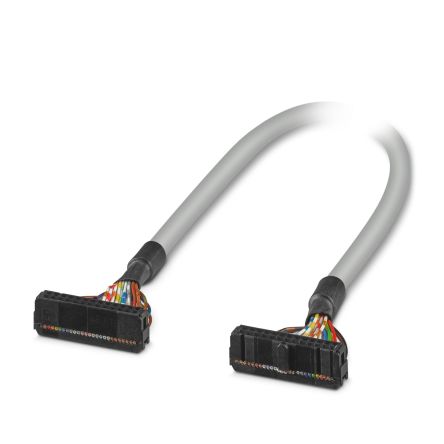

PHOENIX CONTACT 扁平带状线缆 2299385

2299385概述


    产品简介


    FLK…/EZ-DR…系统电缆
    FLK…/EZ-DR…系统电缆是用于连接控制系统和现场级的电子组件,提供快速且简便的接口解决方案。这些电缆通过VARIOFACE模块预装配,采用扁平柔性电缆形式。两端装有符合IEC 60603-1/DIN 41651标准的1:1连接器。它们提供不同的针数配置,包括10针、14针、16针、20针、26针、34针、40针和50针等,以适应各种应用需求。这些电缆主要用于工业自动化和控制系统的信号传输。

    技术参数


    - 基本规格
    - 最大允许工作电压:AC < 50 V / DC < 60 V
    - 最大允许电流:1 A(每路径)
    - 最大导体电阻:≤ 0.16 Ω/m
    - 工作温度范围:-20°C 至 +50°C
    - 储存/运输温度范围:-20°C 至 +70°C
    - 导线截面积:0.14 mm² (AWG 26)
    - 导线结构:7 股绞合铜线,镀锡
    - 屏蔽和非屏蔽版本
    - 非屏蔽版本:10针至50针不等
    - 屏蔽版本:14针、16针、40针和50针
    - 尺寸规格
    - 外径尺寸(具体数值根据不同针数):
    - 10针:6.0 mm
    - 14针:6.4 mm
    - 16针:7.0 mm
    - 20针:7.6 mm
    - 26针:7.8 mm
    - 34针:10.0 mm
    - 40针:10.0 mm
    - 50针:10.3 mm
    - 安装方法:绝缘位移式,符合IEC 60352-4/DIN EN 60352-4标准
    - 认证
    - UL, CUL 认证:适用于2 A, 125 V的规格

    产品特点和优势


    - 快速连接:FLK…/EZ-DR…系统电缆预装配有插头端子,可以实现快速连接,简化布线过程。
    - 广泛适用性:不同针数配置适用于多种应用场景,包括工业自动化、控制柜设计及机械设备。
    - 屏蔽版本:提供屏蔽电缆,可以减少电磁干扰,确保信号传输的可靠性。
    - 特殊长度定制:用户可以根据实际需要定义特殊长度的电缆,提高灵活性和便捷性。

    应用案例和使用建议


    - PLC控制器到控制板的连接:例如,SIMATIC S7控制器到相应控制板之间的连接。
    - 工业自动化设备:将控制室与现场设备进行连接,提供可靠的数据传输。
    - 安装示例:在工厂自动控制系统中,为机器传感器提供连接通道。
    - 使用建议:
    - 在进行布线时,确保连接器与实际需求匹配,避免不必要的时间和材料浪费。
    - 使用合适的工具和安装方法,如绝缘位移法,确保连接的稳定性和可靠性。
    - 在复杂环境下使用时,优先选择屏蔽版本以增强抗干扰能力。

    兼容性和支持


    - 兼容性:FLK…/EZ-DR…系统电缆可与多数工业标准控制器和适配器兼容。
    - 技术支持:PHOENIX CONTACT公司提供全面的技术支持和售后服务,包括在线文档下载、产品安装指南和技术咨询服务。

    常见问题与解决方案


    1. 问题:导线与连接器无法正确对接
    - 解决方案:确认连接器与导线的规格匹配,并按照制造商提供的安装指南进行正确安装。
    2. 问题:电缆出现断裂或损坏
    - 解决方案:检查电缆是否有过度弯曲、机械损伤等情况,根据需要更换新的电缆。
    3. 问题:电磁干扰影响信号传输
    - 解决方案:考虑使用屏蔽电缆以减少外界电磁干扰的影响。

    总结和推荐


    FLK…/EZ-DR…系统电缆具备强大的功能和广泛应用范围,特别适合于工业自动化和控制系统的布线。其独特的预装配结构和灵活的长度定制服务,使其在工程实践中表现出色。此外,优质的材料和制造工艺保证了其长期可靠的运行。我们强烈推荐这款产品给所有需要高效连接解决方案的专业人士。

2299385参数

参数
长*宽*高 500mm(长度)
零件状态 在售
包装方式 散装

2299385厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2299385数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 扁平带状线缆 PHOENIX CONTACT 2299385 2299385数据手册

2299385封装设计

查看详情并下载
Symbol
Footprint
3D Model
