1781108

厂牌: PHOENIX CONTACT

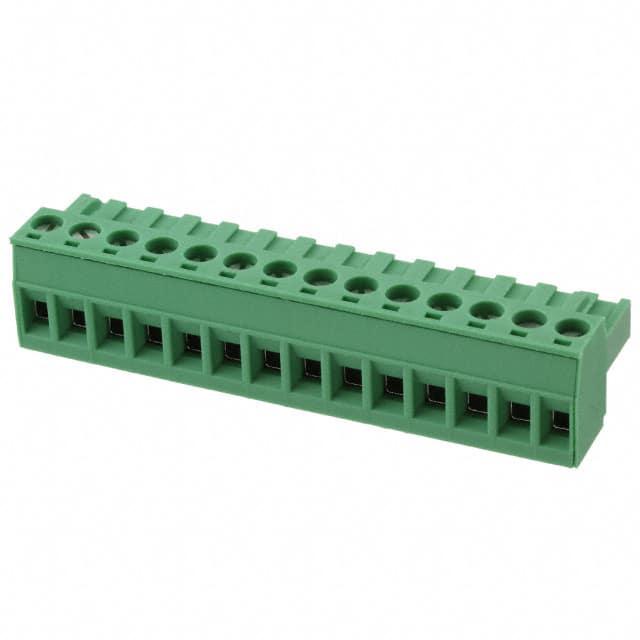

产品描述: 菲尼克斯,MSTBT2,5/14-ST-5,08,PCB插拔式连接器,Phoenix Contact 5.08mm间距14p插拔式接线端子 插头, MSTBT 2.5/14-ST-5.08系列, 630 V, 螺钉拧紧, 绿色
供应商型号: 1781108
供应商: Arrow
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1781108

1781108概述

    # Phoenix Contact MSTBT 2,5/14-ST-5,08 PCB Connector 技术手册

    产品简介


    基本描述
    Phoenix Contact MSTBT 2,5/14-ST-5,08 是一款印刷电路板(PCB)连接器,广泛应用于电气工程和自动化控制领域。该连接器设计用于高可靠性的信号传输和电源分配,支持各种工业标准。
    主要功能
    - 高可靠连接:确保信号和电源的稳定传输。
    - 紧凑设计:节省空间,适用于高密度布线环境。
    - 螺丝端子连接方式:方便现场安装和维护。
    - 多种适用范围:支持多种导线截面和材质,提供灵活性。
    应用领域
    - 工业自动化控制系统
    - 电力及能源系统
    - 通信设备
    - 交通运输设备
    - 机械设备控制系统

    技术参数


    尺寸和机械特性
    - 长度:18.2 mm
    - 宽度:71.12 mm
    - 高度:15 mm
    - 引脚间距:5.08 mm
    电气特性
    - 额定电压:
    - III/3 等级:250 V
    - III/2 等级:320 V
    - II/2 等级:630 V
    - 最大额定电流:12 A
    - 最大负载电流:12 A(对应2.5 mm²导线截面积)
    - 额定浪涌电压:4 kV
    - 绝缘材料:PA(聚酰胺)
    - 燃烧等级:UL 94 V0
    - 导体截面积范围:0.2 mm² 至 2.5 mm²
    连接数据
    - 可连接的导体最小截面积:0.2 mm²
    - 可连接的导体最大截面积:2.5 mm²
    - 支持的导线规格:AWG 24 至 12
    - 最小扭力:0.5 Nm
    - 最大扭力:0.6 Nm

    产品特点和优势


    产品优势
    - 全球通用连接原理:熟悉且易于使用的设计,确保全球范围内的一致性和可靠性。
    - 低温升:通过高强度接触,减少温度上升,提高耐用性。
    - 双导体连接:允许同时连接两根相同截面积的导线,增强灵活性。
    关键优势
    - 高性能材料:采用阻燃性能高的PA材料,确保在极端环境下的安全性。
    - 坚固耐用:适用于高密度布线的紧凑设计,适应恶劣环境条件。

    应用案例和使用建议


    使用场景
    该连接器常用于工业控制柜内、自动化生产线和电力系统中。例如,在工业自动化控制系统中,该连接器可以用于连接传感器和执行器,确保信号的稳定传输。
    使用建议
    - 选择合适的导线:根据具体需求选择适当的导线截面积。
    - 定期检查:确保螺丝端子紧固,避免因松动导致的接触不良。
    - 适当环境:注意安装位置,确保良好的散热条件。

    兼容性和支持


    兼容性
    - 该连接器可与其他标准螺钉连接的接线端子兼容,满足不同系统集成的需求。
    - 支持IEC、VDE、UL、CSA等国际标准,确保全球范围内的广泛应用。
    厂商支持
    - Phoenix Contact 提供全面的技术支持和维护服务,包括安装指导、故障排除和技术咨询。
    - 用户可以通过访问官方网站获取更多技术支持文档和工具。

    常见问题与解决方案


    常见问题
    1. 连接不稳固:可能是螺丝未拧紧或导线接触不良。
    - 解决方法:重新拧紧螺丝,确保导线插入到位。
    2. 温度过高:可能是导线截面积过小或负载电流过大。
    - 解决方法:更换更大截面积的导线或降低负载电流。
    3. 连接损坏:长时间使用可能导致接触部分磨损。
    - 解决方法:定期检查并更换损坏部件。

    总结和推荐


    综合评估
    MSTBT 2,5/14-ST-5,08 连接器以其卓越的电气特性和可靠的机械结构,成为工业自动化领域的理想选择。其紧凑的设计和广泛的兼容性使其能够适应多样化的应用场景。
    推荐使用
    强烈推荐在工业自动化系统中使用此连接器。其高可靠性和灵活性能够有效提升系统的整体性能和稳定性,是实现高效电气连接的理想选择。

1781108参数

参数
长*宽*高 18.2mm*71.12mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
