2909361

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,安装基座壳体,ME45UTGN,
供应商型号: 2909361
供应商: PHOENIX CONTACT
标准整包数: 10
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 2909361

2909361概述

    ME 45 UT GN Mounting Base Housing 技术手册

    产品简介

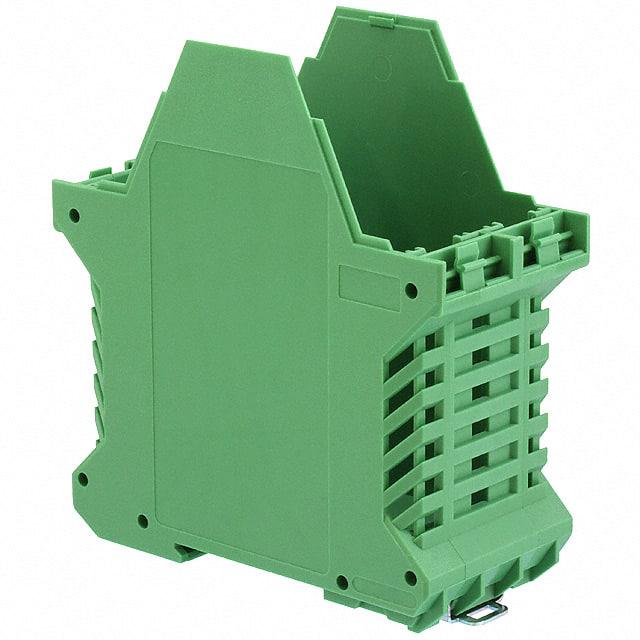

    ME 45 UT GN 是一款由德国知名电气连接解决方案提供商 Phoenix Contact 生产的 DIN 导轨安装式外壳。它属于 ME 系列产品,设计用于提供高效的电气连接解决方案,广泛应用于工业自动化、电力系统和控制系统等领域。此款外壳为下部组件,配备金属卡扣,采用高设计标准,具有良好的通风散热性能。绿色外壳不仅提供了视觉上的区分,还符合环保标准。

    技术参数


    | 参数 | 值 |

    | 宽度 [w] | 45.2 mm |
    | 高度 [h] | 99 mm |
    | 深度 [d] | 107.3 mm |
    | 材料 | 聚酰胺 |
    | 环境温度(存储/运输) | -40 °C ... 55 °C |
    | 环境温度(组装) | -5 °C ... 100 °C |
    | 环境温度(操作) | -40 °C ... 105 °C |
    | 功率耗散(20°C) | 8.2 W |
    | 功率耗散(30°C) | 7.4 W |
    | 功率耗散(40°C) | 6.4 W |
    | 功率耗散(50°C) | 5.7 W |
    | 功率耗散(60°C) | 4.7 W |
    | IP防护等级 | IP20 |
    | 相对湿度(存储/运输) | 80% |
    | 燃烧等级 | UL 94 V0 |

    产品特点和优势


    - 工具自由安装:这款外壳无需工具即可进行安装,方便快捷。
    - 广泛的适用性:可从12.5mm到90mm的各种宽度模组化扩展,满足不同需求。
    - 高度防火安全性:根据UL 94标准,燃烧等级达到V0级,具备极高的防火性能。
    - 多种连接技术:支持不同的连接方式,满足多样化的应用需求。
    - DIN导轨安装:通过DIN导轨安装,简化了安装流程。
    - 可选配集成或单独安装的总线连接器:便于进一步集成和扩展。

    应用案例和使用建议


    ME 45 UT GN 可广泛应用于各种工业环境下的控制箱、配电盘及电力分配系统中。例如,在自动化生产线中,它可以用于集中安装电气元件,提供稳定可靠的连接解决方案。建议在安装时确保外壳与电路板间的紧密贴合,以达到最佳散热效果。对于高负载的应用场合,应注意其功率耗散限制,确保正确选择安装环境和散热措施。

    兼容性和支持


    该产品可以与其他类型的 DINA导轨安装部件及电气元件一起使用,如需要,也可以加装集成或单独安装的总线连接器。制造商提供了全面的技术支持和售后服务,确保用户能够获得必要的指导和支持。

    常见问题与解决方案


    1. 问:如何安装该外壳?
    - 答:只需将外壳滑入DIN导轨,即可完成安装。
    2. 问:如何判断外壳是否达到预期的IP防护等级?
    - 答:通过检查产品说明书中所列的测试标准,确认其是否达到IP20防护等级。
    3. 问:如何在高温环境下保证散热效果?
    - 答:确保外壳安装位置有足够的通风空间,并避免过高环境温度,以免超过额定功率耗散极限。

    总结和推荐


    ME 45 UT GN 展现了出色的性能和多功能性,适用于多种工业应用场合。其独特的工具自由安装设计和高防火安全标准使其在市场上具备显著的竞争优势。综上所述,强烈推荐该产品作为高品质电气连接解决方案的选择之一。

2909361参数

参数
长*宽*高 99mm*45.2mm*114.5mm
零件状态 在售
包装方式 散装

2909361厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2909361数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 2909361 2909361数据手册
