1404066

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT

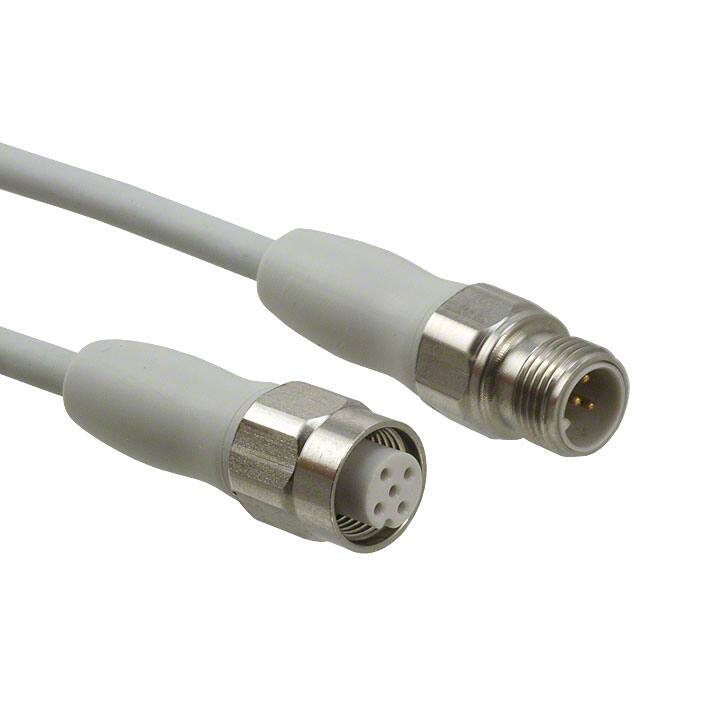

产品描述: Phoenix Contact 传感器执行器电缆, SAC系列, 5芯, M12转M12
供应商型号: 277-8286-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1404066

1404066概述

    传感器/执行器电缆SAC-5P-M12MS/3,0-600/M12FS 技术手册

    产品简介


    本产品为传感器/执行器电缆SAC-5P-M12MS/3,0-600/M12FS,属于电气连接类电子元器件。主要功能是通过5个位置实现信号传输,适用于需要高可靠性连接的工业自动化控制领域。此电缆具备良好的耐环境性能和机械强度,可广泛应用于食品加工、医药制造等对卫生和耐用性有较高要求的场合。

    技术参数


    - 额定电流:4 A(在40°C时)
    - 额定电压:60 V
    - 位置数:5
    - 体积电阻:≤ 5 mΩ
    - 绝缘电阻:≥ 100 MΩ
    - 电缆长度:3 m
    - 工作温度范围:-40°C ... 105°C
    - 插入/拔出循环次数:≥ 100次
    - 接触材料:CuSn
    - 防尘防水等级:IP65/IP68/IP69K
    - 绝缘芯直径:1.27 mm ±0.02 mm
    - 导体截面积:5 x 0.34 mm²(信号线)
    - 导体电阻:58 Ω/km(20°C时)
    - 耐压:≥ 3000 V AC
    - 标准认证:IEC 61076-2-101、DIN VDE 0472部分815、FDA合规

    产品特点和优势


    SAC-5P-M12MS/3,0-600/M12FS电缆具有多项显著优势:
    - 高防护等级:满足IP65/IP68/IP69K标准,确保在恶劣环境中依然可靠。
    - 高可靠性:经过≥100次的插入/拔出测试,使用寿命长。
    - 环保:采用无卤素材料,符合环保要求。
    - 耐高温和低温:能在-40°C至105°C的宽温范围内稳定工作。
    - 食品安全:FDA合规,适用于食品加工行业。

    应用案例和使用建议


    在实际应用中,此电缆常见于工厂自动化控制系统、机器视觉系统和各种传感器接口连接。在安装过程中,建议使用专用的扭矩螺丝刀(如TSD 04 SAC)以确保连接稳定可靠。此外,为避免过热现象,在大负载情况下可以考虑增加散热措施或选择更大规格的电缆。

    兼容性和支持


    - 兼容性:此电缆支持与符合M12插接连接器IEC 61076-2-101标准的设备相连接。
    - 支持服务:制造商提供完善的售后服务和技术支持,确保用户在安装、调试过程中能够获得及时帮助。

    常见问题与解决方案


    - Q:如何正确使用扭矩螺丝刀?
    - A:首先调整扭矩螺丝刀到合适的设定值(0.4 Nm),然后将螺丝刀对准螺母并施加均匀压力进行紧固。

    - Q:电缆出现损坏怎么办?
    - A:首先检查损伤程度,轻微划伤可以通过绝缘胶带处理;如果损伤严重,建议更换新的电缆。

    总结和推荐


    综上所述,SAC-5P-M12MS/3,0-600/M12FS是一款高性能、高可靠的传感器/执行器电缆。它不仅在技术参数上表现出色,还具有优异的环境适应能力和良好的市场竞争力。对于需要高精度和高稳定性连接的应用场合,强烈推荐使用该产品。

1404066参数

参数
9.84' (3.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1404066厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1404066数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1404066 1404066数据手册

1404066封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.1612 ¥ 373.1621
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 373.16
直接购买
加入购物车
