3211433

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 元件接线排, PTTB 2.5-2DIO/UR-O/UR-UL系列, 灰色, 推入式端接, 500mA
供应商型号: 651-3211433
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- Din 轨道/通道 3211433

3211433概述


    产品简介

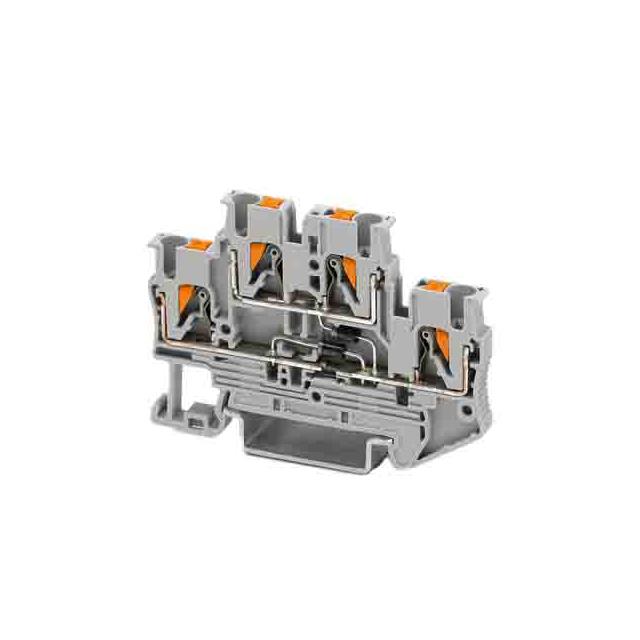

    组件终端块(Component Terminal Block)
    我们的产品是一款集成1N4007二极管的组件终端块,主要用于各种电气设备中的导线连接。其核心特点是集成的1N4007二极管,提供反向电压保护,同时该终端块可以处理高达500伏的额定电压和0.5安培的电流。产品包含四个连接点,采用压入式连接方式,适用于安装在NS 35/7.5或NS 35/15的DIN导轨上。此外,该终端块还具有防火特性,广泛应用于工业控制、铁路运输、自动化设备等领域。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 500 V |
    | 额定电流 | 0.5 A |
    | 连接点数量 | 4 |
    | 连接方法 | 压入式连接 |
    | 额定浪涌电压 | 6 kV |
    | 最大持续功率损耗 | 0.77 W |
    | 可插拔导线截面 | 0.14 mm² 至 4 mm² |
    | 工作温度范围 | 操作:-60 °C 至 110 °C;存储/运输:-25 °C 至 60 °C |
    | 相对绝缘材料温度指数 | 130 °C |
    | 湿度范围 | 操作:20% 至 90%;存储/运输:30% 至 70% |

    产品特点和优势


    - 紧凑设计与工具自由接线:该终端块采用Push-in连接方式,简化了接线过程,无需使用特殊工具,从而提高了工作效率。
    - 双重功能测试口:每个终端块不仅提供标准接线功能,还提供了额外的测试接线功能,便于现场调试和维护。
    - 防火性能:产品通过多项严格的防火测试,符合铁路车辆的防火要求,适合在高安全要求的环境中使用。

    应用案例和使用建议


    应用案例:铁路控制系统
    该终端块在铁路控制系统中的广泛应用证明了其可靠性和稳定性。例如,在电力供应系统中,它可以确保高压和电流的安全传输,同时通过集成的二极管提供必要的保护。
    使用建议:
    - 在接线时,务必检查导线的截面是否符合要求,避免因过载而损坏终端块。
    - 使用带有塑料套的压接头以增加接触面积和可靠性。
    - 定期检查连接点是否有松动现象,确保长期稳定运行。

    兼容性和支持


    该产品与凤凰品牌的其他配件如FBS系列插件桥、STP系列标识载体以及CEC系列填充塞等高度兼容。制造商提供了全面的技术支持和售后服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线难以插入连接孔 | 确保导线截面符合要求,使用适当的压接头。 |
    | 接触不良导致电路不稳定 | 检查连接点是否有松动,重新拧紧螺钉。 |
    | 连接处发热 | 检查是否有过载现象,调整负载以防止过热。 |

    总结和推荐


    总体而言,这款组件终端块凭借其高性能、易操作和可靠的设计,成为众多工业应用的理想选择。特别是在需要高压和高电流传输的场合,其集成的二极管和防火特性使其具有显著的优势。我们强烈推荐此款产品给需要高性能电气连接解决方案的工程师和技术人员。

3211433参数

参数
长*宽*高 68mm(长度)*5.2mm(宽度)
包装方式 散装

3211433厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3211433数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3211433 3211433数据手册

3211433封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.3625 ¥ 104.4631
10+ $ 11.34 ¥ 95.823
25+ $ 11.016 ¥ 93.0852
50+ $ 10.5948 ¥ 89.5261
100+ $ 9.7524 ¥ 82.4078
250+ $ 8.9985 ¥ 76.0373
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 104.46
直接购买
加入购物车
