2296508

产品分类: 其他线缆
厂牌: PHOENIX CONTACT

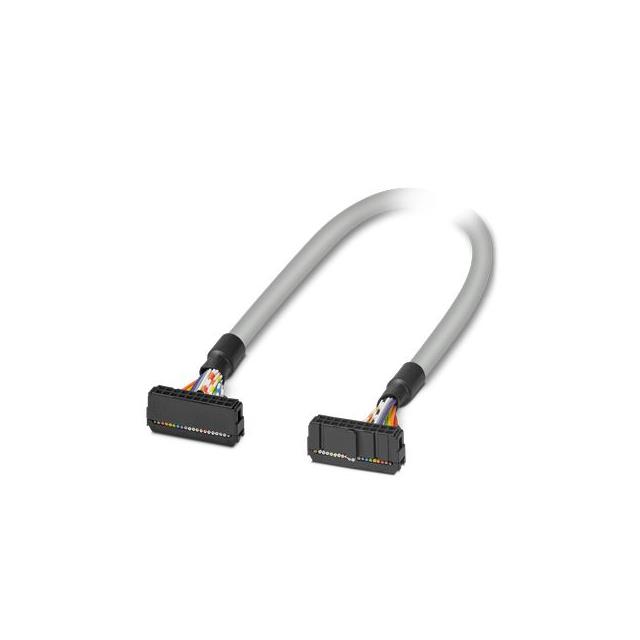

产品描述: Phoenix Contact PLC线 电缆, FLK 20/EZ-DR/ 400KONFEK系列
供应商型号: 2296508-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他线缆 2296508

2296508概述

    PHOENIX CONTACT FLK…/EZ-DR… 数据手册解析

    1. 产品简介


    FLK…/EZ-DR… 是一种模块化的电子元器件,通过预装扁平电缆连接控制系统和现场级设备。这些电缆配备符合IEC 60603-1/DIN 41651标准的插头,适用于多种长度和位置配置。无屏蔽版本提供10、14、16、20、26、34、40和50个位置,而屏蔽版本则提供14、16、40和50个位置。这些电缆主要用于工业自动化领域,尤其适合PLC(可编程逻辑控制器)前端适配器与对应控制器板之间的连接。

    2. 技术参数


    - 最大操作电压:小于50 V AC / 60 V DC
    - 最大电流承载能力:每路径1 A
    - 最大导体电阻:≤ 0.16 Ω/m
    - 工作温度范围:
    - 操作:-20°C 至 +50°C
    - 存储/运输:-20°C 至 +70°C
    - 导体横截面积:0.14 mm²(AWG 26)
    - 导体结构:7股镀锡铜线
    - 外径:
    - 10-pos.:6.0 mm
    - 14-pos.:6.4 mm
    - 16-pos.:7.0 mm
    - 20-pos.:7.6 mm
    - 26-pos.:7.8 mm
    - 34-pos.:10.0 mm
    - 40-pos.:10.0 mm
    - 50-pos.:10.3 mm
    - 装配:绝缘位移,符合IEC 60352-4/DIN EN 60352-4标准
    - 认证:UL, CUL 2 A;125 V

    3. 产品特点和优势


    FLK…/EZ-DR… 的显著特点包括:
    - 预装扁平电缆,易于快速安装和连接。
    - 可选的屏蔽版本提供更好的电磁兼容性。
    - 多种长度和位置配置满足不同应用需求。
    - 高度可靠的操作电压和电流承载能力,确保稳定运行。
    - 广泛的工作温度范围,适用于各种恶劣环境条件。
    - 符合国际标准的插头连接,确保广泛的兼容性。

    4. 应用案例和使用建议


    - PLC前端适配器与控制器板连接:用于将控制器的信号传输到现场设备,实现控制系统与设备的有效通信。
    - 自动化设备互联:适用于工业自动化系统中,实现各个设备之间高效的数据交换。
    - 优化建议:在使用过程中,建议定期检查电缆的连接和屏蔽情况,确保系统的稳定性。此外,根据具体的应用环境选择合适的电缆长度和位置配置,以避免不必要的干扰。

    5. 兼容性和支持


    - 兼容性:FLK…/EZ-DR… 电缆与各类符合IEC 60603-1/DIN 41651标准的插头兼容,可与各种PLC和自动化设备配合使用。
    - 支持和维护:PHOENIX CONTACT 提供全面的技术支持和售后服务,包括产品安装指导、故障排查和定期维护服务。

    6. 常见问题与解决方案


    - 问题1:电缆在高温环境下使用时出现异常。
    - 解决方案:确保使用环境温度不超过70°C,并在必要时采取散热措施。
    - 问题2:连接器接触不良。
    - 解决方案:重新插入连接器并检查是否有异物阻塞,如有必要请清洁连接器。
    - 问题3:屏蔽电缆屏蔽效果不佳。
    - 解决方案:确认电缆的屏蔽端已正确接地,并检查屏蔽层是否有损坏。

    7. 总结和推荐


    FLK…/EZ-DR… 系列电缆以其出色的性能和可靠性成为工业自动化领域的理想选择。它们提供了便捷的连接方式、广泛的兼容性和高效的电磁兼容性,能够有效应对各种工业应用场景。因此,我强烈推荐使用该系列电缆,尤其是在需要稳定可靠的工业控制系统中。

2296508参数

参数
13.12' (4.00m)
零件状态 在售
包装方式 散装

2296508厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2296508数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他线缆 PHOENIX CONTACT 2296508 2296508数据手册

2296508封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 110.864 ¥ 918.7854
10+ $ 101.9918 ¥ 845.2567
50+ $ 94.2313 ¥ 780.9417
100+ $ 89.7967 ¥ 744.1903
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 918.78
