1842432

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5.08mm间距9p插拔式接线端子 插座头, MDSTB 2.5/ 9-GF-5.08系列, 400.0 v, 焊接
供应商型号: 8817780
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1842432

1842432概述

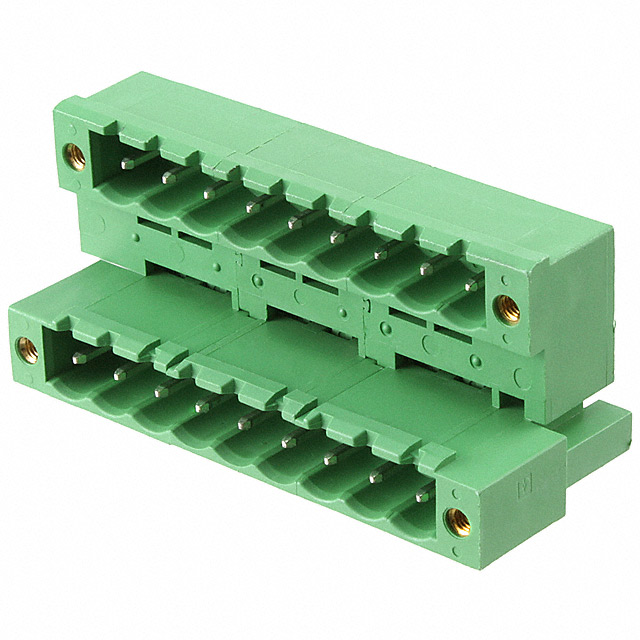

    # 基座条带 - MDSTB 2,5/ 9-GF-5,08

    产品简介


    MDSTB 2,5/ 9-GF-5,08 是一种用于印刷电路板(PCB)连接的基座条带。该产品采用双层设计,配备偏置层次,提供并行于PCB的插拔方向,从而实现高接触密度和改善对下层的可视性和可访问性。此款基座条带在工业自动化、电力系统及通讯设备等多个领域中得到广泛应用。

    技术参数


    - 额定电流:10A
    - 额定电压:250 V (III/3),320 V (III/2),400 V (II/2)
    - 绝缘等级:VDE认证(包括生产监督)、IECEE CB Scheme、CCA、EAC和cULus认可
    - 安装方式:焊接
    - 材料:绝缘材料为聚对苯二甲酸丁二醇酯(PBT),阻燃等级UL 94 V0
    - 颜色:绿色
    - 引脚数量:9个
    - 间距:5.08 mm
    - 长度:22.1 mm
    - 高度:24 mm
    - 焊针长度:3.2 mm
    - 焊针尺寸:1 x 1 mm
    - 孔径:1.4 mm

    产品特点和优势


    - 双层设计:提供更高的接线密度,同时方便操作和管理。
    - 平行插拔方向:方便导线从模块到模块的连接,无需拆卸或重新布线。
    - 优化的可视性和可访问性:改进对低层连接器的操作便利性。
    - 适配多种接口:与多种插件组件如MVSTB或FKCV兼容,确保不同应用场景下的灵活性和适用性。

    应用案例和使用建议


    MDSTB 2,5/ 9-GF-5,08 在工业自动化领域中被广泛应用于电力分配系统。例如,在一个电机控制中心中,该产品可以作为关键连接点,确保高效可靠的电能传输。为了最大化利用其性能,建议根据具体的安装要求选择合适的配套插件组件,如MVSTBW、MVSTBR、FKCVW或FKCVR。这将确保整个连接系统的稳定性和可靠性。

    兼容性和支持


    MDSTB 2,5/ 9-GF-5,08 可以与多种插件组件兼容,包括但不限于MVSTBW和MVSTBR插件,但不支持与TMSTBP插件的组合。建议客户在购买前详细了解产品目录和用户手册,确保正确选型和使用。

    常见问题与解决方案


    - Q: 如何判断是否适合现有设备?
    - A: 检查设备现有的连接器尺寸和型号是否与MDSTB 2,5/ 9-GF-5,08兼容。参考手册中的规格表格和图表进行确认。

    - Q: 如何确保焊接质量?
    - A: 在焊接前,请按照手册中的详细步骤进行预处理,并使用适当温度和时间进行焊接,以避免虚焊和焊点损坏。

    总结和推荐


    MDSTB 2,5/ 9-GF-5,08 基座条带因其高接触密度、灵活的安装方式以及出色的电气性能,在众多电子元器件产品中脱颖而出。其独特的设计和广泛的适用性使其成为工业自动化项目中的理想选择。强烈推荐在需要高效、可靠连接的应用场景中使用此产品。

1842432参数

参数
长*宽*高 22.1mm*58.42mm*26.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1842432厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1842432数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1842432 1842432数据手册

1842432封装设计

查看详情并下载
Symbol
Footprint
3D Model
