1858785

厂牌: PHOENIX CONTACT

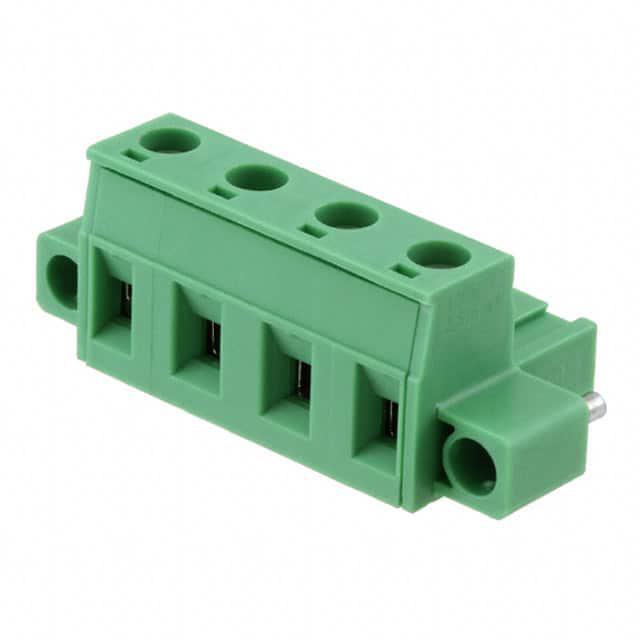

产品描述: 菲尼克斯,GMSTB2,5/4-STF-7,62,PCB插拔式连接器,Phoenix Contact 7.62mm间距4p插拔式接线端子 插头, GMSTB 2.5/ 4-STF-7.62系列, 1 kV, 螺钉拧紧, 绿色
供应商型号: PYA-1858785
供应商: 海外现货
标准整包数: 50

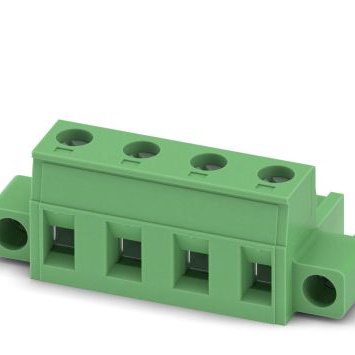

PHOENIX CONTACT 接线座- 接头/插头和插口 1858785

1858785概述

    #

    产品简介


    GMSTB 2,5/4-STF-7,62 是一款印刷电路板连接器,主要用于工业控制和自动化领域。该产品通过水平平行于导线轴的方式进行插拔操作,能够在高达630V的条件下稳定工作。该连接器具备高耐压性和良好的绝缘性能,适用于多种工业应用场景。

    技术参数


    基本规格
    - 额定电流:12 A
    - 额定电压(III/2):630 V
    - 额定电压(II/2):1000 V
    - 插头规格:630 V应用(III/2)
    - 螺钉连接方式
    - 导体横截面范围:0.2 mm² 至 2.5 mm²
    - 镀层材料:锡
    尺寸及机械特性
    - 节距:7.62 mm
    - 尺寸 a:22.86 mm
    - 螺丝直径:M3
    - 最小紧固扭矩:0.5 Nm
    - 最大紧固扭矩:0.6 Nm
    - 防火等级:UL 94 V0
    - 剥线长度:7 mm
    额定值及标准认证
    - 绝缘材料等级:I
    - 冲击电压额定值(III/3):6 kV
    - 冲击电压额定值(III/2):6 kV
    - 额定电压(UL/CUL 使用组 B):250 V
    - 额定电流(UL/CUL 使用组 B):12 A
    - 额定电压(UL/CUL 使用组 D):300 V
    - 额定电流(UL/CUL 使用组 D):10 A
    - 额定电压(II/2):1000 V
    - 符合标准 EN-VDE

    产品特点和优势


    1. 方向灵活:可水平插拔,方便安装和拆卸。
    2. 高耐压性:能够在630V条件下稳定工作。
    3. 安全可靠:采用前端螺纹连接方式,确保紧固牢固,减少松动风险。
    4. 优异的绝缘材料:PA材料具有优良的耐热和耐化学腐蚀性能。
    5. 广泛的应用场景:适用于各种工业自动化和控制系统的连接需求。

    应用案例和使用建议


    应用案例
    - 工业控制系统:用于自动化生产线中的信号传输和电力分配。
    - 配电系统:适用于高压配电系统中的电力连接。
    - 仪器仪表:在测量设备和仪器仪表中作为可靠的连接接口。
    使用建议
    1. 安装前准备:确保所有连接点清洁无尘,避免接触不良。
    2. 正确剥线:按照要求将导线剥去适当长度的绝缘皮,确保导线与接头良好接触。
    3. 紧固螺丝:在拧紧螺丝时要均匀施力,防止过紧或过松。
    4. 维护检查:定期检查连接点的紧固情况,确保连接稳固可靠。

    兼容性和支持


    兼容性
    - 该连接器支持导体横截面范围为0.2 mm² 至 2.5 mm² 的导线,符合广泛的工业标准。
    - 适用于多根相同横截面的导线连接。
    支持与维护
    - 凭借制造商提供的技术支持,用户可以获取详细的产品手册和技术文档。
    - 提供一系列配套工具,如螺丝刀和标记卡,便于安装和维护。

    常见问题与解决方案


    1. 问题:如何确保螺丝紧固到位?
    - 解决方案:使用规定的螺丝刀工具,确保紧固扭矩在0.5 Nm至0.6 Nm之间。
    2. 问题:导线接触不良怎么办?
    - 解决方案:重新剥离导线,确保导线末端没有残留的绝缘材料,并重新连接。
    3. 问题:螺丝容易松动怎么办?
    - 解决方案:定期检查螺丝紧固情况,必要时重新紧固螺丝。

    总结和推荐


    GMSTB 2,5/4-STF-7,62 是一款出色的印刷电路板连接器,以其高耐压性、良好的绝缘性能和简便的操作方式赢得了市场的广泛认可。它在多种工业应用场景中表现出色,是连接工业控制系统和配电系统的理想选择。我们强烈推荐此产品用于需要高可靠性连接的场合。

1858785参数

参数
长*宽*高 18.2mm*40.87mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1858785厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1858785数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1858785 1858785数据手册

1858785封装设计

查看详情并下载
Symbol
Footprint
3D Model
