2744416

产品分类: 计算机网络
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 接口转换器, PSM 系列, DIN 导轨
供应商型号: TS-2744416
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 计算机网络 2744416

2744416概述

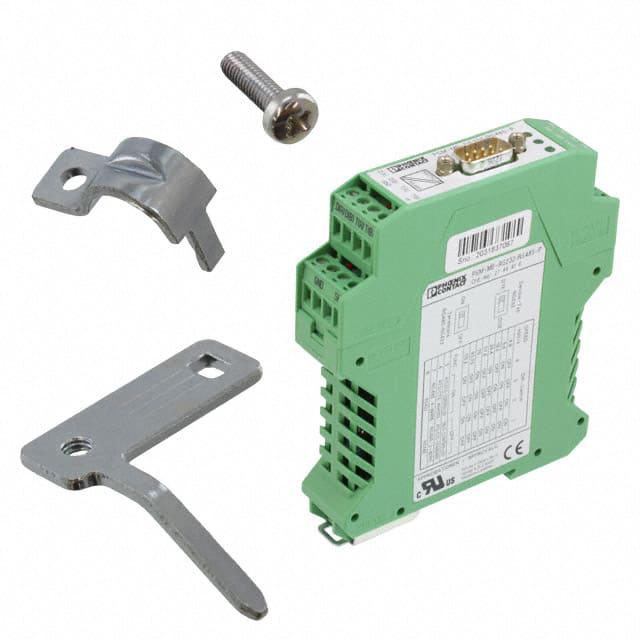

    # PSM-ME-RS232/RS485-P Interface Converter

    产品简介


    PSM-ME-RS232/RS485-P 是一款功能强大的接口转换器,用于将 RS-232(V.24)信号转换为 RS-422(V.11)和 RS-485 信号。它具有两个通道,并且可以安装在导轨上。这种转换器广泛应用于工业自动化、通信系统、远程控制等领域,是实现不同串行通信协议间互连的理想选择。

    技术参数


    - 尺寸:宽 22.5 mm,高 99 mm,深 118.6 mm
    - 重量:120 克
    - 接口:
    - 接口 1:V.24 (RS-232),符合 ITU-T V.28、EIA/TIA-232、DIN 66259-1
    - 接口 2:RS-422,符合 ITU-T V.11、EIA/TIA-422、DIN 66348-1
    - 接口 3:RS-485,符合 EIA/TIA-485、DIN 66259-1
    - 供电:24 V AC/DC ±20%,典型电流消耗 85 mA(24 V DC)
    - 传输速度:115.2 kbps
    - 传输距离:
    - RS-232 接口:15 米(双绞线)
    - RS-422 接口:1200 米(双绞线)
    - RS-485 接口:1200 米(双绞线)
    - 传输通道:2 个(全双工)
    - 延迟:≤ 3 μs
    - 失真:≤ 5 %
    - 隔离电压:数据接口对电源之间 2 kV AC
    - 工作温度范围:
    - 运行:0°C 至 55°C
    - 存储/运输:-40°C 至 85°C
    - 湿度范围:10% 至 95%(无冷凝)
    - 防护等级:IP20
    - MTBF:923 年(Telcordia 标准,25°C 温度,21% 操作周期)

    产品特点和优势


    PSM-ME-RS232/RS485-P 的主要特点包括:
    - 多功能性:支持 RS-422 4 线点对点操作,RS-485 2 线半双工操作和 RS-485 4 线全双工操作。
    - 自动切换:具备自动 RS-485 发送/接收切换功能,简化了操作流程。
    - 数据指示:集成数据指示器,实时显示发送和接收数据状态。
    - 电气隔离:提供高达 2 kV 的电气隔离,确保安全的电位解耦。
    - 浪涌保护:具备浪涌保护功能,可瞬时泄放到 DIN 导轨,延长使用寿命。
    - 兼容性强:支持多种国际标准,包括 ITU-T V.28、EIA/TIA-232、ITU-T V.11、EIA/TIA-422 和 EIA/TIA-485。

    应用案例和使用建议


    应用案例
    PSM-ME-RS232/RS485-P 可以在多种场景下使用,例如工业控制系统中的远程监控、工厂自动化中的传感器与执行器通信等。根据手册中的应用图,这款转换器能够连接多达 31 个 RS-485 设备,或在一个 RS-485 2 线和 4 线系统中进行主接口连接。
    使用建议
    - 安装位置:由于转换器需要安装在导轨上,建议选择一个易于访问且通风良好的位置。
    - 电源管理:考虑到其功耗,需要确保电源供应稳定可靠。
    - 布线规划:由于传输距离限制,建议合理规划电缆长度,以避免信号衰减和干扰。

    兼容性和支持


    PSM-ME-RS232/RS485-P 与其他电子元器件和设备具有良好的兼容性,适用于各种标准接口。此外,Phoenix Contact 提供的技术支持和维护服务也是用户的一大优势。如果有任何技术问题,可以通过制造商提供的下载区域获取更多信息。

    常见问题与解决方案


    - Q: 转换器在高湿度环境下是否正常工作?
    - A: 是的,它能够在湿度范围 10% 至 95%(无冷凝)的环境中正常运行。

    - Q: 传输速度能否进一步提高?
    - A: 最大传输速度为 115.2 kbps,无法进一步提高。

    - Q: 如何连接不同类型的电缆?
    - A: 手册提供了详细的连接方法和建议的电缆类型,例如 PSM-KA 9 SUB 25/BB/2METER 电缆。

    总结和推荐


    PSM-ME-RS232/RS485-P 是一款高效可靠的串行通信接口转换器,适合用于工业自动化和远程控制场景。其多重隔离、高可靠性以及多种标准的支持使其在市场上具有较强的竞争力。强烈推荐给需要进行不同类型串行通信接口转换的应用场合。

2744416参数

参数
长*宽*高 22.5mm(宽度)*99mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2744416厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2744416数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 计算机网络 PHOENIX CONTACT 2744416 2744416数据手册

2744416封装设计

查看详情并下载
Symbol
Footprint
3D Model
