2695536

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,安装基座壳体,ME45UT/FEBUS/10+2KMGY,
供应商型号: 2695536-ND
供应商: Digi-Key
标准整包数: 1

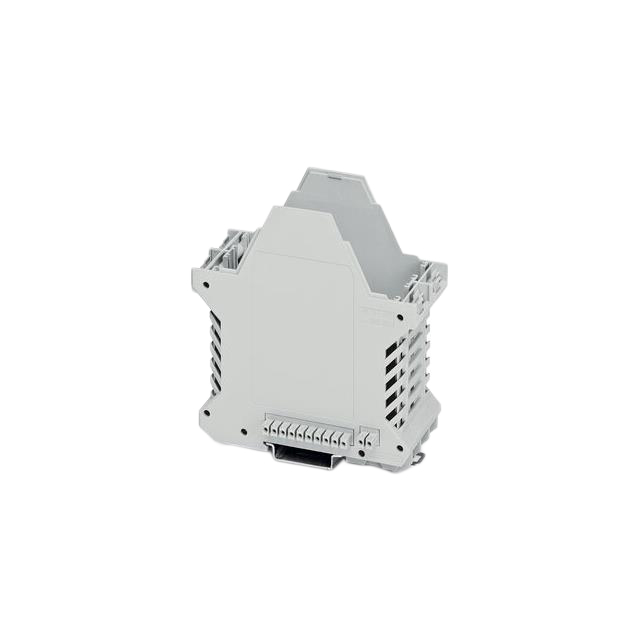

PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 2695536

2695536概述

    ME 45 UT/FE BUS/10+2 KMGY Mounting Base Housing 技术手册概述

    1. 产品简介


    ME 45 UT/FE BUS/10+2 KMGY 是一种 DIN 导轨安装的外壳,主要用于工业自动化设备中的布线和连接管理。它特别适用于需要模块化扩展和高效连接的技术系统。本产品具有集成的总线连接器,支持 10+2 个位置的跨接连接,能够在严苛的工业环境中提供可靠的电气连接解决方案。

    2. 技术参数


    - 尺寸
    - 宽度:45.2 mm
    - 高度:99 mm
    - 深度:107.3 mm(从 DIN 导轨顶缘到底部支撑点 68.5 mm)
    - 材料
    - 材料:聚酰胺
    - 色彩(RAL):浅灰色 (7035)
    - 燃烧等级:UL 94 V0
    - 环境条件
    - 储存/运输温度:-40 °C 至 55 °C
    - 组装温度:-5 °C 至 100 °C
    - 工作温度:-40 °C 至 105 °C(取决于功耗)
    - 电力消耗
    - 单个外壳在 20 °C 下的功耗:8.2 W
    - 单个外壳在 30 °C 下的功耗:7.5 W
    - 单个外壳在 40 °C 下的功耗:6.6 W
    - 单个外壳在 50 °C 下的功耗:5.7 W
    - 单个外壳在 60 °C 下的功耗:4.7 W
    - 其他机械特性
    - 符合 IEC 60998-1:2002-12 的耐冲击强度
    - 符合 IEC 60068-2-6:2007-12 的振动测试
    - 符合 IEC 60068-2-27:2008-02 的冲击测试

    3. 产品特点和优势


    - 工具自由安装:无需特殊工具即可完成安装,简化了装配流程。
    - 广泛适用性:多种宽度可选(12.5 mm 至 90 mm),支持模块化扩展,能够适应不同尺寸的需求。
    - 高可靠性:燃烧等级达到 UL 94 V0,具备出色的阻燃性能。
    - 多样化的连接技术:可以配备集成或 DIN 导轨安装的总线连接器,提供灵活的连接选项。

    4. 应用案例和使用建议


    - 应用场景:该产品常用于工业控制柜、配电盘和其他需要可靠布线解决方案的场合。例如,在工厂自动化设备中,它可以作为传感器、执行器和其他电子设备的连接基础。
    - 使用建议:考虑到产品的功耗限制,建议根据实际环境温度选择合适的外壳数量,以确保系统的整体功耗不会超出安全范围。同时,建议进行定期检查和维护,以确保长期稳定的运行。

    5. 兼容性和支持


    - 兼容性:ME 45 UT/FE BUS/10+2 KMGY 可与各种标准 DIN 导轨安装的电子设备兼容,支持模块化扩展。
    - 技术支持:制造商提供了详尽的用户文档和技术支持,包括组装指南、数据表等。建议在使用前仔细阅读相关文档,以充分发挥产品的性能。

    6. 常见问题与解决方案


    - Q: 在高温环境下,如何提高产品的稳定性?
    - A: 在高温环境中使用时,可以适当减少单个外壳的数量,以降低功耗并确保系统稳定运行。

    - Q: 如何处理因振动导致的连接问题?
    - A: 使用更牢固的固定方法,并确保连接器和导线的稳固性,可以有效防止因振动引起的连接松动。

    7. 总结和推荐


    ME 45 UT/FE BUS/10+2 KMGY 提供了一种高度可靠的 DIN 导轨安装解决方案,尤其适合需要高性能和高可靠性的工业应用。凭借其模块化设计、广泛的兼容性和优越的安全特性,这款产品在工业自动化领域的应用前景广阔。我们强烈推荐此产品用于任何需要高质量、高性能连接解决方案的应用场景。

2695536参数

参数
长*宽*高 99mm*45.2mm*114.5mm
零件状态 在售
包装方式 散装

2695536厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2695536数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 2695536 2695536数据手册

2695536封装设计

查看详情并下载
Symbol
Footprint
3D Model
